Kit L3 Palazzetti per separazione impianti e produzione ACS istantanea
Il Kit L3 Palazzetti ad alta efficienza, codice 892006741, è un gruppo idraulico completo progettato per svolgere due funzioni:
- separare idraulicamente il circuito primario del termoprodotto dal circuito secondario dell'impianto;
- produrre acqua calda sanitaria in modo istantaneo.
È indicato nelle installazioni in cui un termocamino, una caldaia o un altro termoprodotto idro compatibile deve essere integrato con un impianto di riscaldamento già esistente e, contemporaneamente, deve gestire anche la produzione ACS.
Due scambiatori a piastre
Il Kit L3 utilizza due scambiatori distinti:
- scambiatore a piastre da 40 kW per la separazione tra circuito primario e secondario;
- scambiatore a piastre da 20 kW per la produzione istantanea di acqua calda sanitaria.
Questa configurazione permette di mantenere separati i circuiti idraulici pur trasferendo energia termica e, allo stesso tempo, di produrre ACS su richiesta.

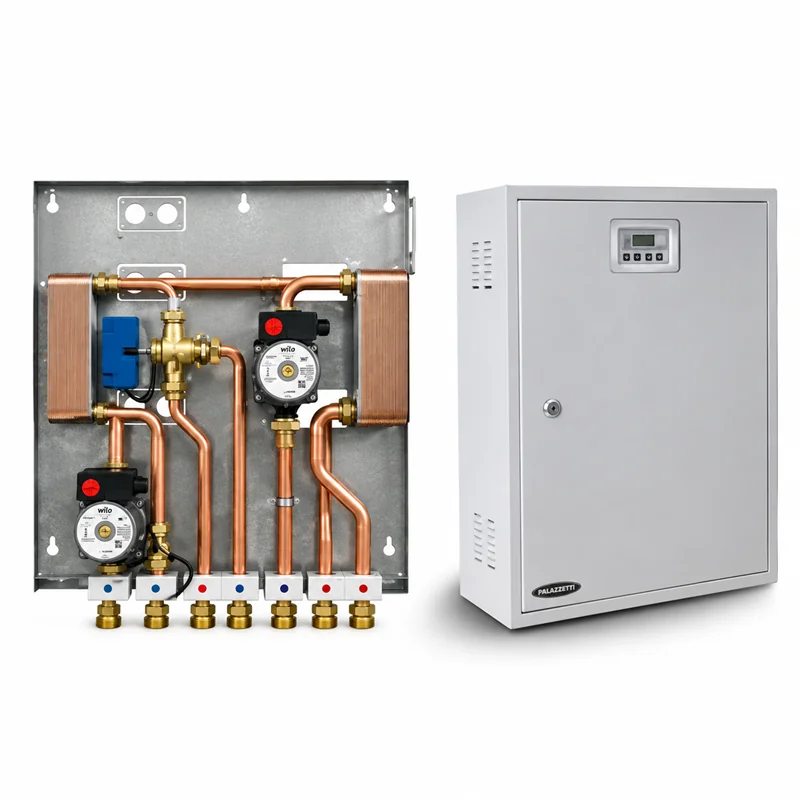

Componenti del Kit L3
Secondo il Listino Palazzetti 2027, il kit comprende:
- 2 circolatori;
- 2 scambiatori a piastre;
- scambiatore da 40 kW per separazione impianto;
- scambiatore da 20 kW per produzione ACS;
- valvola deviatrice a 3 vie;
- servocomando elettrico sanitario;
- flussostato;
- centralina elettronica.
Separazione tra circuito primario e secondario
Lo scambiatore da 40 kW permette di realizzare la separazione idraulica tra il circuito del generatore e quello dell'impianto di riscaldamento.
Questa soluzione è utile quando il termoprodotto deve essere integrato con un impianto già esistente, ad esempio con una caldaia e un circuito radiatori.
Produzione istantanea di acqua calda sanitaria
Lo scambiatore da 20 kW viene utilizzato per la produzione istantanea di ACS.
Il flussostato rileva la richiesta sanitaria e la valvola a 3 vie, comandata elettricamente, gestisce la deviazione del circuito in funzione della richiesta.
Kit L1, L2 o L3?
| Kit | Funzione |
| L1 | Separazione idraulica primario / secondario |
| L2 | Produzione ACS istantanea e gestione riscaldamento |
| L3 | Separazione idraulica + produzione ACS istantanea |
Il Kit L3 rappresenta quindi la soluzione più completa quando servono contemporaneamente entrambe le funzioni.
Caratteristiche tecniche
| Marca | Palazzetti |
| Prodotto | Kit L3 alta efficienza |
| Codice Palazzetti | 892006741 |
| Funzione principale | Separazione impianti + produzione ACS istantanea |
| Scambiatore separazione impianto | 40 kW |
| Scambiatore ACS | 20 kW |
| Circolatori | 2 |
| Valvola deviatrice | 3 vie con servocomando elettrico sanitario |
| Flussostato | Sì |
| Centralina elettronica | Sì |
Installazione
Il Kit L3 è un componente dell'impianto termoidraulico e deve essere installato da personale qualificato.
Prima dell'ordine devono essere verificati compatibilità con il generatore, schema idraulico, potenze installate, portate richieste e configurazione dell'impianto sanitario e di riscaldamento.
Per verificare compatibilità e tempi di consegna è possibile contattare il servizio clienti Matteoda.
