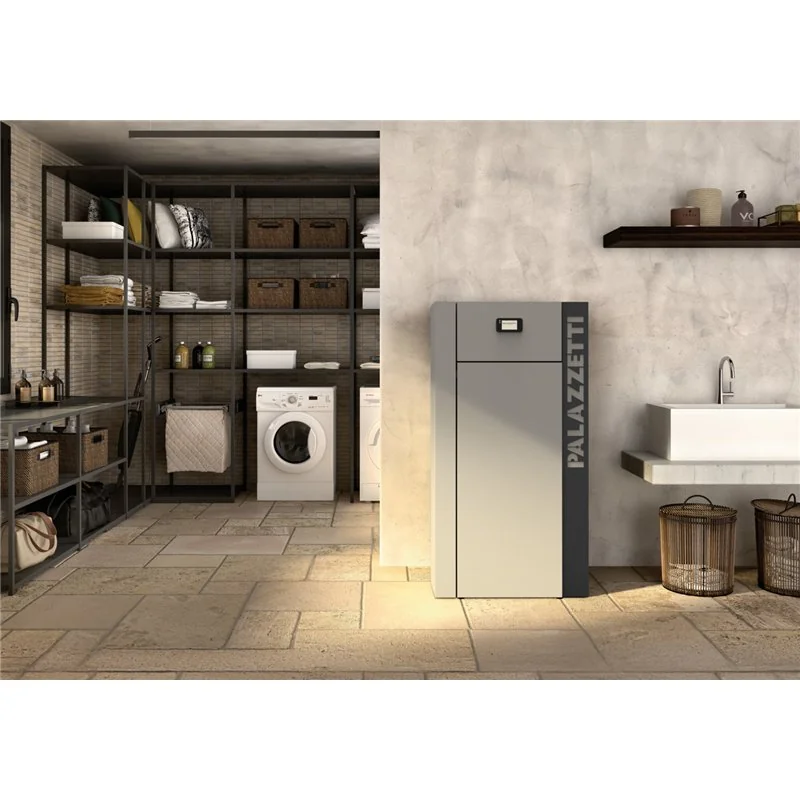

Palazzetti JPS TC 25: caldaia a pellet da 23,1 kW, Standard o ACS
Palazzetti JPS TC 25 è una caldaia a pellet ermetica da 23,1 kW progettata per alimentare l'impianto di riscaldamento dell'edificio, trasferendo fino a 23 kW all'acqua.
La caldaia è ordinabile in due configurazioni selezionabili direttamente nella scheda prodotto:
- JPS TC 25 Standard: dedicata al riscaldamento dell'impianto.
- JPS TC 25 ACS: dotata di serie del kit idraulico per la produzione di acqua calda sanitaria.
Entrambe le versioni condividono la stessa piattaforma termica, il gruppo idraulico integrato, il serbatoio pellet da 50 kg e le principali tecnologie Palazzetti.
JPS TC 25 Standard o ACS: quale scegliere?
| JPS TC 25 Standard | Destinata al riscaldamento dell'acqua tecnica dell'impianto. |
| JPS TC 25 ACS | Integra di serie il kit specifico per la produzione di acqua calda sanitaria. |
La versione ACS è indicata quando si desidera utilizzare la caldaia anche all'interno del sistema dedicato alla produzione di acqua calda sanitaria.
Il corretto schema termoidraulico deve comunque essere progettato da un tecnico qualificato, considerando fabbisogno termico, richiesta di ACS, eventuali accumuli e presenza di altri generatori.
Perché scegliere Palazzetti JPS TC 25
- Potenza termica nominale: 23,1 kW.
- Potenza nominale resa all'acqua: 23 kW.
- Versione Standard oppure ACS.
- Caldaia a pellet ermetica.
- Focolare a tubi di fumo con turbolatori.
- Gruppo idraulico integrato.
- Valvola anticondensa integrata.
- Display digitale grafico con comandi touch.
- Programmazione giornaliera e settimanale.
- Interfaccia integrata per termostato esterno o collegamento a puffer.
- Predisposizione per Universal Gateway.
- Complete Burning System.
- Self Cleaning System per braciere e tubi dello scambiatore.
- Sistema a Stella per il caricamento del pellet.
- Canalizzazione esterna dell'aria comburente.
- Serbatoio pellet da 50 kg.
- Consumo pellet da circa 1,12 a 5,14 kg/h.
- Gruppo di caricamento con serbatoio maggiorato disponibile come optional.
- Rendimento nominale 92,4%.
- Classe energetica A+.
- Classe 5 secondo EN 303-5.
- Prestazione ambientale 5 Stelle.
23,1 kW nominali e 23 kW all'acqua
JPS TC 25 sviluppa una potenza termica nominale di 23,1 kW, con ben 23 kW trasferiti all'acqua.
La quasi totalità della potenza utile viene quindi resa disponibile al circuito idraulico, caratteristica tipica di una caldaia progettata per operare come generatore centrale dell'impianto di riscaldamento.
Il corretto dimensionamento deve essere effettuato sulla reale dispersione termica dell'edificio e sulla potenza richiesta dall'impianto, evitando di scegliere la caldaia esclusivamente in funzione dei metri quadrati dell'abitazione.
Una vera caldaia a pellet per l'impianto
JPS TC 25 è progettata per riscaldare l'acqua tecnica dell'impianto e può essere integrata, secondo il corretto progetto termoidraulico, con radiatori, ventilconvettori, sistemi radianti compatibili, accumuli tecnici e sistemi con più generatori.
La versione Standard è dedicata al circuito di riscaldamento, mentre la configurazione ACS amplia la funzione del generatore alla produzione di acqua calda sanitaria.
Versione ACS per acqua calda sanitaria
La configurazione JPS TC 25 ACS integra di serie lo specifico kit idraulico per la produzione di acqua calda sanitaria.
Questa versione è indicata per gli impianti nei quali la caldaia a pellet deve contribuire sia al riscaldamento degli ambienti sia alla produzione di acqua calda sanitaria.
La presenza del kit ACS non elimina la necessità di un corretto progetto termoidraulico: portate, temperature, contemporaneità dei prelievi, eventuali accumuli e integrazione con altri generatori devono essere valutati da un tecnico qualificato.
Caldaia ermetica e aria comburente dall'esterno
JPS TC 25 è una caldaia ermetica predisposta per la canalizzazione esterna dell'aria comburente.
La corretta configurazione della presa d'aria e del sistema fumario deve essere definita dall'installatore in funzione del locale tecnico e delle caratteristiche dell'impianto.
Focolare a tubi di fumo con turbolatori
La caldaia utilizza un focolare a tubi di fumo con turbolatori.
I prodotti della combustione attraversano lo scambiatore cedendo energia all'acqua dell'impianto; i turbolatori contribuiscono a migliorare lo scambio termico e l'efficienza del generatore.
Gruppo idraulico integrato
JPS TC 25 viene fornita con gruppo idraulico integrato.
Il gruppo comprende:
- circolatore;
- valvola di sicurezza;
- vaso di espansione chiuso;
- manometro.
La presenza di questi componenti a bordo macchina non sostituisce comunque il corretto dimensionamento dell'intero circuito e degli ulteriori dispositivi eventualmente richiesti dal progetto.
Valvola anticondensa integrata
La valvola anticondensa è integrata direttamente nella caldaia.
Contribuisce alla corretta gestione della temperatura dell'acqua di ritorno, limitando condizioni che potrebbero favorire fenomeni di condensa all'interno dello scambiatore.
Self Cleaning System
JPS TC 25 utilizza il Self Cleaning System, che effettua automaticamente la pulizia sia del braciere sia dei tubi dello scambiatore.
Questo sistema contribuisce a mantenere più regolare nel tempo lo scambio termico e a ridurre la frequenza delle normali operazioni manuali.
L'autopulizia non elimina comunque la manutenzione ordinaria e periodica prevista dal produttore.
Complete Burning System
Il Complete Burning System favorisce una combustione completa dei residui, contribuendo a limitare la produzione di cenere e a utilizzare in modo più efficace il combustibile.
Sistema a Stella
Il sistema a Stella Palazzetti gestisce il dosaggio del pellet inviato al braciere, contribuendo alla regolarità dell'alimentazione e della combustione.
Serbatoio pellet da 50 kg
JPS TC 25 integra un serbatoio pellet da 50 kg.
Il consumo indicato dal Listino Palazzetti 2027 è compreso tra circa 1,12 e 5,14 kg/h.
L'autonomia effettiva dipende dalla potenza richiesta, dalla qualità del pellet, dalle temperature di esercizio e dalle caratteristiche dell'impianto.
Gruppo di caricamento con serbatoio opzionale
Per incrementare l'autonomia è ordinabile il gruppo di caricamento con serbatoio Palazzetti.
Questa soluzione permette di ampliare lo stoccaggio del pellet e ridurre la frequenza degli interventi manuali di caricamento.
Ingombri e posizionamento devono essere verificati in fase di progettazione del locale tecnico.
Display grafico touch e programmazione
JPS TC 25 dispone di un display digitale grafico con comandi touch.
Le fasce di funzionamento possono essere programmate su base giornaliera e settimanale.
Termostato esterno e collegamento a puffer
È presente un'interfaccia integrata per termostato esterno o collegamento a puffer.
La possibilità di gestire un accumulo tecnico facilita l'integrazione della caldaia all'interno di impianti termoidraulici evoluti.
Universal Gateway e controllo smart
JPS TC 25 è predisposta per Universal Gateway, disponibile come accessorio opzionale.
Universal Gateway permette di integrare la caldaia nell'ecosistema digitale Palazzetti e utilizzare tramite App le funzionalità compatibili.
Caratteristiche tecniche Palazzetti JPS TC 25
| Marca | Palazzetti |
| Modello | JPS TC 25 |
| Versioni selezionabili | Standard / ACS |
| Tipologia | Caldaia a pellet ermetica |
| Combustibile | Pellet di legno |
| Potenza termica nominale | 23,1 kW |
| Potenza nominale resa all'acqua | 23 kW |
| Rendimento nominale | 92,4% |
| Polveri nominali (13% O₂) | 9 mg/Nm³ |
| COT nominale (13% O₂) | 2 mg/Nm³ |
| Consumo pellet | 1,12 - 5,14 kg/h |
| Capacità serbatoio pellet | 50 kg |
| Uscita fumi | Ø80 mm |
| Larghezza | 70 cm |
| Profondità | 63 cm |
| Altezza | 137 cm |
| Peso | 264 kg |
| Focolare | Tubi di fumo con turbolatori |
| Gruppo idraulico integrato | Sì |
| Valvola anticondensa integrata | Sì |
| Self Cleaning System | Sì – braciere e tubi dello scambiatore |
| Complete Burning System | Sì |
| Sistema a Stella | Sì |
| Display | Digitale grafico con comandi touch |
| Termostato esterno / puffer | Interfaccia integrata |
| Universal Gateway | Predisposta – opzionale |
| Kit ACS | Di serie esclusivamente sulla versione JPS TC 25 ACS |
| Classe caldaia EN 303-5 | Classe 5 |
| Classe energetica | A+ |
| Prestazione ambientale | 5 Stelle D.M. 186 |
Classe 5 EN 303-5 e 5 Stelle D.M. 186
JPS TC 25 appartiene alla Classe 5 secondo EN 303-5.
Questa classificazione della caldaia non deve essere confusa con la prestazione ambientale italiana a 5 Stelle secondo D.M. 186: si tratta di due riferimenti normativi differenti.
Installazione e dimensionamento della caldaia
Con 23 kW trasferiti all'acqua, il corretto dimensionamento di JPS TC 25 è particolarmente importante.
Devono essere valutati dispersioni termiche dell'edificio, volume d'acqua, terminali di emissione, temperature di mandata e ritorno, eventuale puffer e presenza di altri generatori.
Per la versione ACS devono inoltre essere considerate la richiesta di acqua calda sanitaria e le modalità di utilizzo previste.
Classe A+, 5 Stelle e Conto Termico 3.0
Palazzetti JPS TC 25 appartiene alla classe energetica A+ ed è certificata 5 Stelle secondo D.M. 186.
La documentazione Palazzetti riporta per JPS TC 25 il riferimento al Conto Termico 3.0. L'effettiva ammissibilità all'incentivo dipende comunque dalla tipologia di intervento, dal generatore sostituito e dal rispetto dei requisiti previsti dalla normativa vigente.
Per approfondire requisiti e modalità di accesso consulta la nostra guida al Conto Termico 3.0 e agli incentivi per stufe, camini e termoprodotti a biomassa.
Per chi è indicata Palazzetti JPS TC 25?
JPS TC 25 è indicata per chi cerca una caldaia a pellet di potenza medio-elevata da utilizzare come generatore centrale dell'impianto.
I 23 kW resi all'acqua, il serbatoio da 50 kg, il gruppo idraulico integrato e il Self Cleaning System la rendono adatta a impianti con fabbisogni termici importanti.
La possibilità di scegliere tra Standard e ACS permette inoltre di configurare il generatore in funzione della necessità o meno di integrare la produzione di acqua calda sanitaria.
Per verificare il corretto dimensionamento, la configurazione più adatta e i tempi di consegna è possibile contattare il servizio clienti Matteoda.
