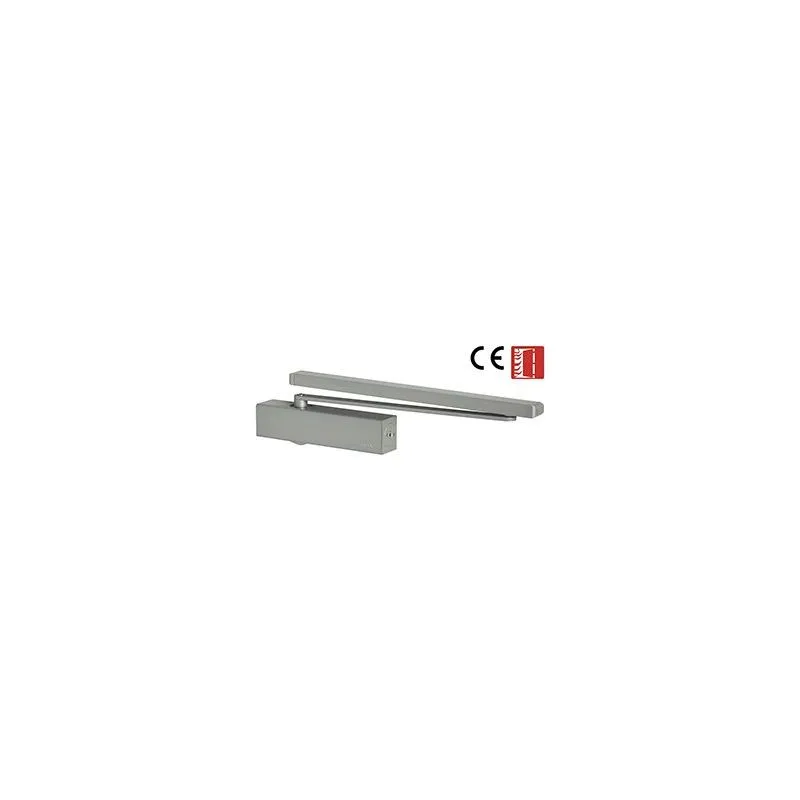

Chiudiporta CISA braccio a slitta
a camme
serie D6200
Il chiudiporta HE D6200 applica la tecnologia a camme su un corpo compatto, abbinando grandi prestazioni ad un piacevole impatto estetico.
Facilità di apertura.
La tecnologia a camme e il braccio a slitta rendono il chiudiporta estremamente efficiente soprattutto nella fase iniziale della spinta, quando la forza di azionamento richiesta è maggiore, consentendo estrema facilità di apertura rispetto ai tradizionali chiudiporta con tecnologia a pignone e cremagliera. Tutto questo racchiuso in un corpo molto compatto, per una ottimale resa estetica.
Versatilità di installazione.
La tecnologia a camme offre la possibilità di applicare il chiudiporta sull'anta anche per porte che si aprono verso l'esterno evitando il montaggio del chiudiporta rovesciato e consentendo una migliore estetica dell'intero manufatto.
Installazione facile e veloce con dima adesiva e apposita staffa di montaggio
Versatilità della gamma
Versione multiforza (EN 2-4) consente l'installazione su porte da 850 a 1100 mm fino a 80 Kg di peso.
La versione CE è adatta per essere applicata su porte taglia fuoco fino a 950 mm per 60 Kg di peso.
Facilità di regolazione.
Il carter a scorrimento consente il facile accesso alle valvole di regolazione della velocità di chiusura e colpo finale poste sulla parte frontale del chiudiporta.
Controllo e salvaguardia della porta.
Le valvole di regolazione della velocità di chiusura e del colpo finale consentono un controllo accurato delle prestazioni della porta.
La versione con braccio con arresto è adatta per quelle installazioni che necessitano di tenere la porta in una determinata posizione in totale sicurezza.
Le versioni fornite di freno in apertura (backcheck) consentono di salvaguardare la struttura della porta in caso di uso improprio della stessa.
CARATTERISTICHE TECNICHE
Corpo monoblocco con carter a slitta
Braccio a slitta in acciaio con o senza arresto
Meccanismo di funzionamento a camme, consente di ridurre la forza necessaria in fase di apertura della porta.
La versione CE (EN3) è adatta per essere applicata su porte taglia fuoco fino a 950 mm per 60 Kg di peso.
Valvole di regolazione con dispositivo termostatico
REGOLAZIONI
Regolazione forza di chiusura EN 2-4.
Regolazione velocità di chiusura da 120˚ fino a 7°.
Regolazione colpo finale nell’ultimo tratto (7°) per compensare la presenza di guarnizioni e scrocchi.
Regolazione freno in apertura per prevenire il danneggiamento della porta, della ferramenta e delle pareti adiacenti, dovuto ad una eccessiva forza di spinta in apertura. L’angolo di apertura può essere regolato da 70° a 180°.
Regolazione arresto arresto meccanico da 80˚ - 120˚
DOTAZIONE
Viti
Dime adesive
FINITURE
Fin. 97 Alluminio
NORMATIVE
Marcatura CE in conformità alla norma EN 1154
