DISEC A2748 – Piastra di montaggio per protezioni magnetiche MG220 e MG410
La DISEC A2748 è una piastra di montaggio per protezioni magnetiche, progettata per le configurazioni di ancoraggio delle serie MG220, MG310 e MG410. Le dimensioni di 130 × 60 mm e lo spessore di 2,5 mm ne consentono l'impiego nelle predisposizioni previste dal produttore.
Funzione e configurazioni di fissaggio
La piastra A2748 viene utilizzata come elemento accessorio nei sistemi di montaggio delle protezioni magnetiche DISEC. Le diverse forature consentono di adattare l'ancoraggio alla configurazione della serratura e alla predisposizione della porta.
Il componente presenta fori di differenti diametri e punti di fissaggio filettati. La scelta della disposizione di montaggio deve essere effettuata confrontando le quote della piastra con quelle della serratura da proteggere.
Dimensioni e caratteristiche tecniche
| Tipologia | Piastra accessoria di montaggio |
|---|
| Lunghezza | 130 mm |
|---|
| Larghezza | 60 mm |
|---|
| Spessore | 2,5 mm |
|---|
| Diametri forature | Ø6 e Ø7 mm |
|---|
| Foratura filettata | M5 |
|---|
| Quote orizzontali di riferimento | 12 / 27 / 35 mm |
|---|
| Sistemi di protezione | MG220, MG310, MG410 |
|---|
Compatibilità e installazione
La DISEC A2748 è prevista per le configurazioni di montaggio delle protezioni magnetiche MG220, MG310 e MG410. L'effettiva possibilità di utilizzo dipende dalla posizione dei punti di fissaggio, dagli ingombri della serratura e dalla struttura della porta.

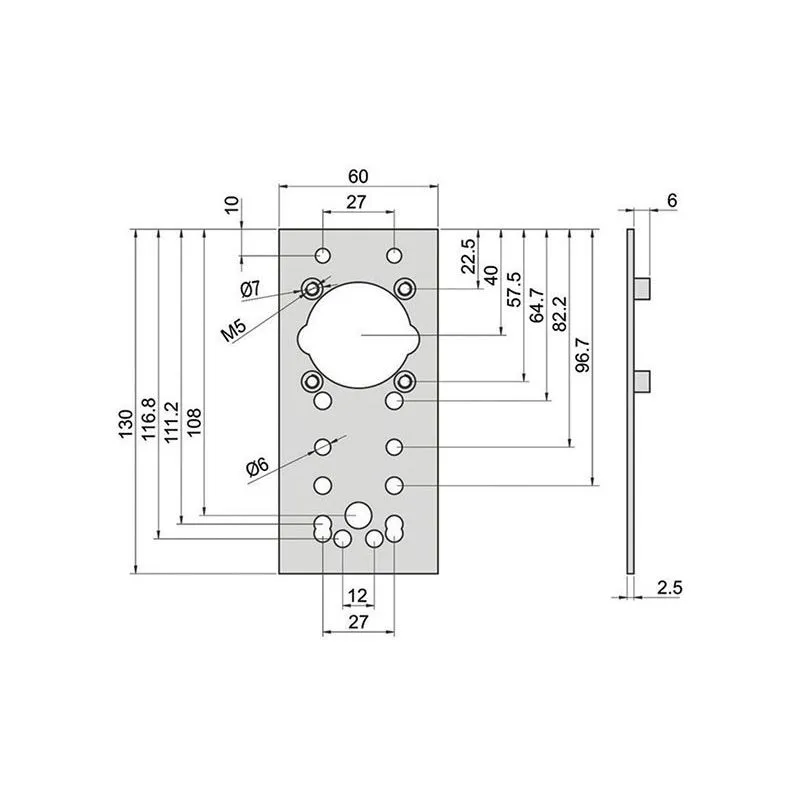

Prima dell'installazione è necessario confrontare il disegno quotato della piastra con la disposizione dei fori e la protezione magnetica da montare. La compatibilità con una serie DISEC non implica che la piastra sia necessaria o utilizzabile in tutte le sue configurazioni.
Attenzione: l'articolo comprende la sola piastra A2748; la protezione magnetica è da ordinare separatamente. Per verificare le condizioni di montaggio e conoscere i tempi di consegna, contattare il servizio clienti Matteoda.
