Kit dima di foratura DISEC DF03 / DF07 per protezioni cilindro

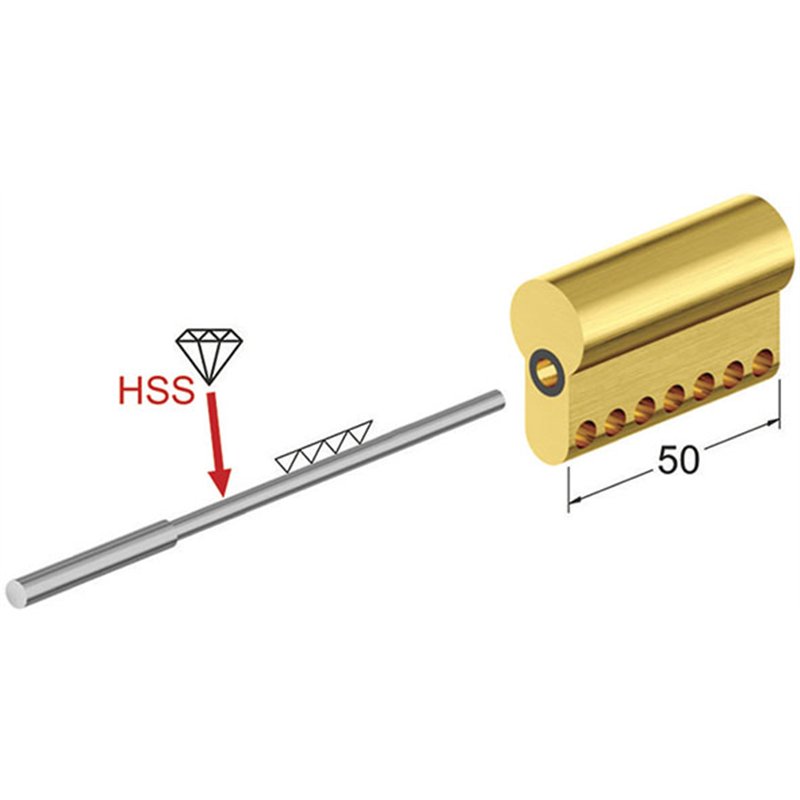

Il kit dima di foratura DISEC consente di centrare il foro per il montaggio di defender e protezioni cilindro sul pannello delle porte blindate. È composto da un finto cilindro di guida e da un alberino con attacco Ø6,3 mm che sostituisce la punta pilota della fresa a tazza. È ordinabile in due versioni: DF03 con interasse 38 mm standard e DF07 con interasse 31 mm ATRA.
Centraggio del foro per il defender
Durante il montaggio di una protezione cilindro, il foro nel rivestimento della porta deve essere allineato correttamente con la posizione del cilindro e della serratura.
Il finto cilindro fornisce il riferimento di centraggio, mentre l'alberino guida la fresa a tazza al posto della normale punta pilota. Il sistema facilita il posizionamento della lavorazione e riduce il rischio di eseguire un foro decentrato.
Due versioni per differenti interassi
DF03 – Interasse 38 mm standard: indicata per protezioni cilindro con predisposizione di fissaggio standard da 38 mm.
DF07 – Interasse 31 mm ATRA: destinata alle protezioni cilindro con predisposizione ATRA da 31 mm.
Le due versioni svolgono la stessa funzione, ma non sono intercambiabili quando cambia l'interasse del sistema di fissaggio.
Caratteristiche tecniche
| Tipologia | Kit dima di foratura per protezione cilindro |
|---|
| Versioni | DF03 / DF07 |
|---|
| Interasse DF03 | 38 mm – Standard |
|---|
| Interasse DF07 | 31 mm – ATRA |
|---|
| Attacco alberino | Ø6,3 mm |
|---|
| Lunghezza finto cilindro | 50 mm |
|---|
| Componenti del kit | Finto cilindro guida e alberino di centraggio |
|---|
| Utensile di taglio | Fresa a tazza compatibile, non inclusa |
|---|
Utilizzo e verifica della compatibilità
Posizionare il finto cilindro nella predisposizione della serratura e sostituire la punta guida della fresa a tazza con l'alberino del kit. L'alberino viene guidato dal cilindro di centraggio, permettendo di individuare l'asse corretto della foratura.
Prima dell'installazione verificare l'interasse di fissaggio del defender, la compatibilità dell'attacco Ø6,3 mm con la fresa utilizzata e il diametro del foro richiesto dalla protezione cilindro.
Importante: selezionare la variante corretta: DF03 – 38 mm Standard oppure DF07 – 31 mm ATRA. La fresa a tazza non è compresa nel kit. Per verificare la compatibilità o i tempi di consegna, contattare il servizio clienti Matteoda.
