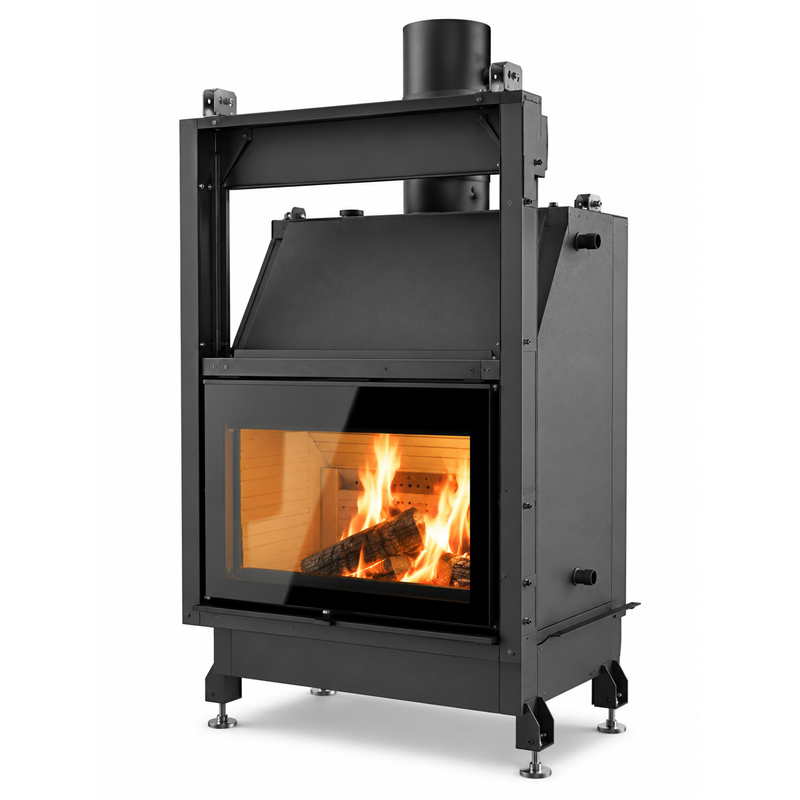

Palazzetti Termopalex NBX 80F: termocamino a legna idro da 24,9 kW
Palazzetti Termopalex NBX 80F è un termocamino a legna ad acqua progettato per integrare il fascino della fiamma con il riscaldamento dell'abitazione tramite impianto idraulico.
La potenza termica nominale è di 24,9 kW, con 28,1 kW di potenza bruciata e 14,2 kW trasferiti all'acqua. Il rendimento è dell'86%.
Tre configurazioni: NBX 80F, FAST e FAST ACS
La gamma Palazzetti NBX 80F è ordinabile in tre versioni:
| Versione | Codice Palazzetti | Configurazione |
| NBX 80F | 802712610 | Termocamino base a vaso aperto |
| NBX 80F FAST | 802712620 | Gruppo idraulico di separazione impianto e termoregolatore digitale |
| NBX 80F FAST ACS | 802712630 | Gruppo idraulico di separazione con produzione di acqua calda sanitaria |
Versione NBX 80F
La versione base NBX 80F è un termocamino a vaso aperto integrato nella caldaia, con valvola automatica di reintegro acqua fornita di serie.
Questa configurazione permette di progettare il collegamento idraulico in funzione delle caratteristiche dell'impianto esistente.
Versione FAST
La versione NBX 80F FAST viene fornita con gruppo idraulico di separazione impianto composto da:
- due circolatori;
- scambiatore per la separazione dell'impianto;
- termoregolatore digitale.
Questa soluzione facilita l'integrazione del termocamino all'interno dell'impianto di riscaldamento.
Versione FAST ACS
La configurazione NBX 80F FAST ACS integra anche la funzione di produzione di acqua calda sanitaria.
Il gruppo comprende due circolatori, scambiatore per separazione impianto e produzione ACS, valvola termostatica antiscottatura e termoregolatore digitale.
Focolare in ghisa e Thermofix®
La camera di combustione utilizza una base in ghisa e pareti in Thermofix®, materiale refrattario Palazzetti sviluppato per lavorare alle elevate temperature della combustione della legna.
Porta saliscendi
La portina utilizza un sistema di scorrimento verticale studiato per rendere più fluida l'apertura del focolare durante il caricamento della legna.
Pulizia del vetro facilitata
Per facilitare la manutenzione, il vetro può essere aperto a ribalta di circa 40°, consentendo un accesso più agevole alla superficie interna.
Vaso aperto integrato
NBX 80F è progettato come termocamino a vaso aperto integrato nella caldaia.
La configurazione idraulica deve essere verificata da un tecnico qualificato in funzione dell'impianto esistente, degli eventuali altri generatori e delle normative applicabili.
Valvola automatica di reintegro acqua
La valvola automatica di reintegro acqua è fornita di serie.
Aria comburente dall'esterno
È possibile prelevare l'aria comburente direttamente dall'esterno dell'edificio.
La presa aria deve essere correttamente dimensionata e installata secondo il progetto dell'impianto.
Tubo fumi di serie
Palazzetti fornisce di serie un tratto di tubo fumi da 0,5 metri.
Caratteristiche tecniche Palazzetti Termopalex NBX 80F
| Marca | Palazzetti |
| Modello | Termopalex NBX 80F |
| Combustibile | Legna |
| Potenza bruciata | 28,1 kW |
| Potenza termica nominale | 24,9 kW |
| Potenza termica all'acqua | 14,2 kW |
| Rendimento | 86% |
| Polveri (13% O₂) | 15 mg/Nm³ |
| COT (13% O₂) | 30 mg/Nm³ |
| Carico legna consigliato | 6,5 kg |
| Dimensioni L × P × H | 88 × 65 × 169 cm |
| Peso | 275 kg |
| Uscita fumi | Ø200 mm |
| Focolare | Base in ghisa e pareti in Thermofix® |
| Sistema idraulico | Vaso aperto integrato |
| Classe energetica | A+ |
| Ecodesign 2022 | Sì |
| Prestazione ambientale | 5 Stelle D.M. 186 |
Optional Palazzetti NBX 80F
- cornice di finitura per cartongesso;
- kit L1 di separazione impianti;
- kit L3 per separazione impianto e produzione ACS istantanea;
- kit L5 per separazione impianto e gestione puffer sanitario;
- termoregolatore digitale Glass;
- portalegna estetico in ghisa.
5 Stelle, classe A+ e Conto Termico 3.0
Palazzetti Termopalex NBX 80F raggiunge la prestazione ambientale 5 Stelle secondo D.M. 186 ed è in classe energetica A+.
La documentazione Palazzetti riporta per le configurazioni FAST e FAST ACS il riferimento al Conto Termico 3.0. L'effettiva ammissibilità all'incentivo dipende comunque dalla tipologia di intervento, dal generatore sostituito e dal rispetto dei requisiti previsti dalla normativa vigente.
Per approfondire consulta la nostra guida al Conto Termico 3.0 e agli incentivi per stufe, camini e termoprodotti a biomassa.
Installazione
NBX 80F utilizza un'uscita fumi Ø200 mm.
Prima dell'ordine devono essere definiti la configurazione idraulica, l'eventuale produzione ACS, la canna fumaria, la presa aria comburente e l'integrazione con gli altri componenti dell'impianto termico.
Per verificare la configurazione corretta e i tempi di consegna è possibile contattare il servizio clienti Matteoda.
