DISEC DN129PD-1AN – Placca antistrappo per porte basculanti
La DISEC DN129PD-1AN è una placca antistrappo in acciaio temprato per la protezione del cilindro di serrature installate su porte basculanti da garage. Progettata per contrastare i tentativi di rottura ed estrazione del cilindro, presenta dimensioni esterne di 170 × 60 mm e fissaggi con interassi 44 × 144 mm.
Protezione antistrappo del cilindro
La placca rinforza la zona esterna della serratura intorno al cilindro, limitandone l'esposizione durante i tentativi di forzatura.
La configurazione DN129PD-1AN è destinata a serrature per basculanti con cilindro europeo e predisposizioni compatibili, tra cui alcuni modelli PREFER e NEMEF. La presenza della sola marca non è sufficiente per confermare il montaggio.
Dimensioni e caratteristiche tecniche
| Tipologia | Placca antistrappo per cilindro |
|---|
| Materiale | Acciaio temprato |
|---|
| Altezza esterna | 170 mm |
|---|
| Larghezza esterna | 60 mm |
|---|
| Interasse verticale fissaggi | 144 mm |
|---|
| Interasse orizzontale fissaggi | 44 mm |
|---|
| Filettatura fissaggio | M6 |
|---|
| Interasse maniglia-cilindro | 60 mm |
|---|
| Apertura superiore | Ø18 mm |
|---|
| Sporgenza massima cilindro dichiarata | 25 mm |
|---|
| Tipo di cilindro | Profilo europeo, previa verifica |
|---|
| Applicazione | Serrature compatibili per porte basculanti |
|---|
Compatibilità e montaggio

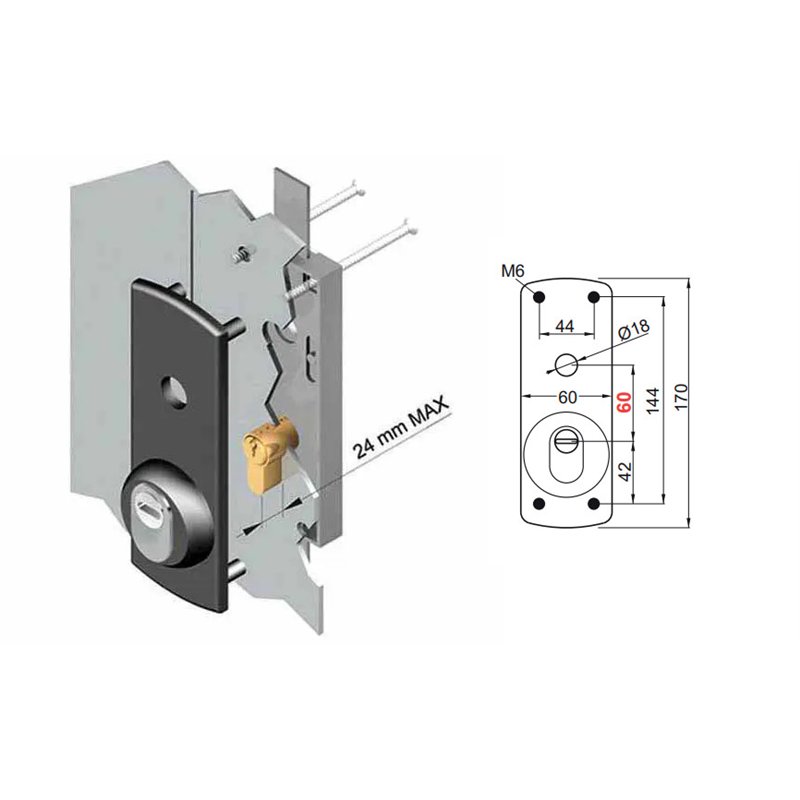

Prima della sostituzione verificare gli interassi di fissaggio 44 × 144 mm, la distanza maniglia-cilindro di 60 mm, la geometria del cilindro e gli ingombri della serratura.
La placca è indicata per alcune configurazioni di serrature PREFER e NEMEF, ma la compatibilità deve essere accertata confrontando il disegno quotato DISEC con il dispositivo esistente. Occorre inoltre controllare la sporgenza del cilindro rispetto alla superficie di montaggio e il corretto passaggio della chiave.
Prima dell'ordine: controllare attentamente le forature, l'interasse maniglia-cilindro e la sporgenza del cilindro. La placca è un componente di protezione e non comprende la serratura né il cilindro. Per verifiche tecniche e tempi di consegna, contattare il servizio clienti Matteoda.
