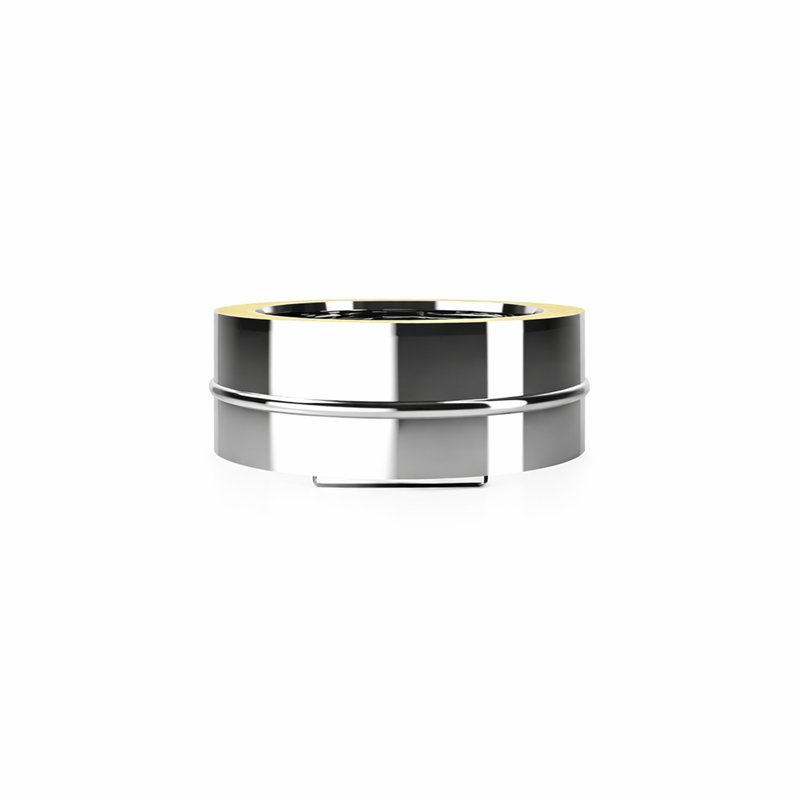

Tappo cieco De Marinis ISO 25 PLUS P2TA
Il tappo cieco De Marinis P2TA è un componente della serie fumaria ISO 25 PLUS destinato alla chiusura di un'estremità o di un punto di ispezione del sistema fumario.
Può essere utilizzato, secondo la configurazione dell'impianto, per chiudere la parte inferiore di raccordi, derivazioni o altri punti che devono rimanere accessibili per le operazioni di controllo e manutenzione.
Il P2TA è compatibile con il sistema ISO 25 PLUS, caratterizzato da parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS
- Codice famiglia: P2TA
- Tipologia: tappo cieco
- Funzione: chiusura e ispezione del sistema fumario
- Altezza utile Hu: 40 mm
- Profondità innesto I: 45 mm
- Sistema compatibile: ISO 25 PLUS doppia parete isolata
- Parete interna sistema: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna sistema: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento sistema: lana minerale insufflata spessore 25 mm
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve il tappo P2TA
Il P2TA viene utilizzato per chiudere un'apertura del sistema fumario quando non è richiesto uno scarico condensa integrato.
La sua configurazione cieca permette inoltre di mantenere accessibile il punto di installazione per eventuali operazioni di ispezione, pulizia o manutenzione, quando previsto dal progetto della canna fumaria.
Può essere impiegato, ad esempio, alla base di raccordi o derivazioni predisposte per l'accesso al sistema.
Differenza tra P2TA, P2TS e P2TL
La serie ISO 25 PLUS comprende differenti terminali inferiori:
- P2TA: tappo cieco di chiusura/ispezione;
- P2TS: tappo con scarico condensa centrale;
- P2TL: tappo con scarico condensa laterale.
La scelta deve essere effettuata in funzione della configurazione dell'impianto e della necessità o meno di prevedere un punto di drenaggio della condensa.
Nota: P2TA è un tappo cieco e non integra uno scarico condensa. Se il progetto richiede il drenaggio dei condensati è necessario utilizzare l'apposito elemento previsto dalla configurazione ISO 25 PLUS.
ISO 25 PLUS e classificazione G50
Il P2TA appartiene alla serie ISO 25 PLUS, il cui sistema ad alta temperatura presenta la designazione:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 indica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Importante: G50 è una classificazione del sistema ISO 25 PLUS nella configurazione certificata e non deve essere interpretata come una caratteristica autonoma del solo tappo P2TA.
Costruzione del sistema ISO 25 PLUS
- Parete interna: acciaio inox AISI 316L BA;
- Parete esterna: acciaio inox AISI 304 BA;
- Isolamento: lana minerale ad alta densità spessore 25 mm;
- Giunzione: innesto maschio/femmina;
- Installazione: interna o esterna.
Marcatura e designazioni
La serie ISO 25 PLUS è marcata CE secondo EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione con guarnizione. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema ad alta temperatura per fumi umidi o secchi in depressione, senza guarnizione elastomerica e con distanza da combustibili G50. |
Tabella dimensionale P2TA e codici De Marinis
De Marinis indica per tutte le varianti P2TA Hu = 40 mm e I = 45 mm.
| Codice De Marinis | Øi (mm) | Øe (mm) | Hu (mm) | I (mm) |
|---|
| P2TA80 | 80 | 130 | 40 | 45 |
| P2TA100 | 100 | 150 | 40 | 45 |
| P2TA130 | 130 | 180 | 40 | 45 |
| P2TA150 | 150 | 200 | 40 | 45 |
| P2TA180 | 180 | 230 | 40 | 45 |
| P2TA200 | 200 | 250 | 40 | 45 |
| P2TA250 | 250 | 300 | 40 | 45 |
| P2TA300 | 300 | 350 | 40 | 45 |
| P2TA350 | 350 | 400 | 40 | 45 |
Nota dimensionale: tutte le varianti P2TA presentano altezza utile Hu = 40 mm e profondità di innesto I = 45 mm. Il diametro esterno Øe è superiore di 50 mm rispetto al diametro interno nominale Øi.
Come leggere il disegno tecnico
- Øi: diametro interno nominale del sistema fumario;
- Øe: diametro esterno della doppia parete;
- Hu: altezza utile del tappo, pari a 40 mm;
- I: profondità di innesto, pari a 45 mm.
Installazione
Il P2TA deve essere installato nel punto di chiusura previsto dal progetto, mantenendo il componente accessibile quando utilizzato anche come punto di ispezione.
La chiusura deve essere correttamente inserita e fissata secondo le modalità previste per il sistema ISO 25 PLUS.
L'installazione deve essere eseguita da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
