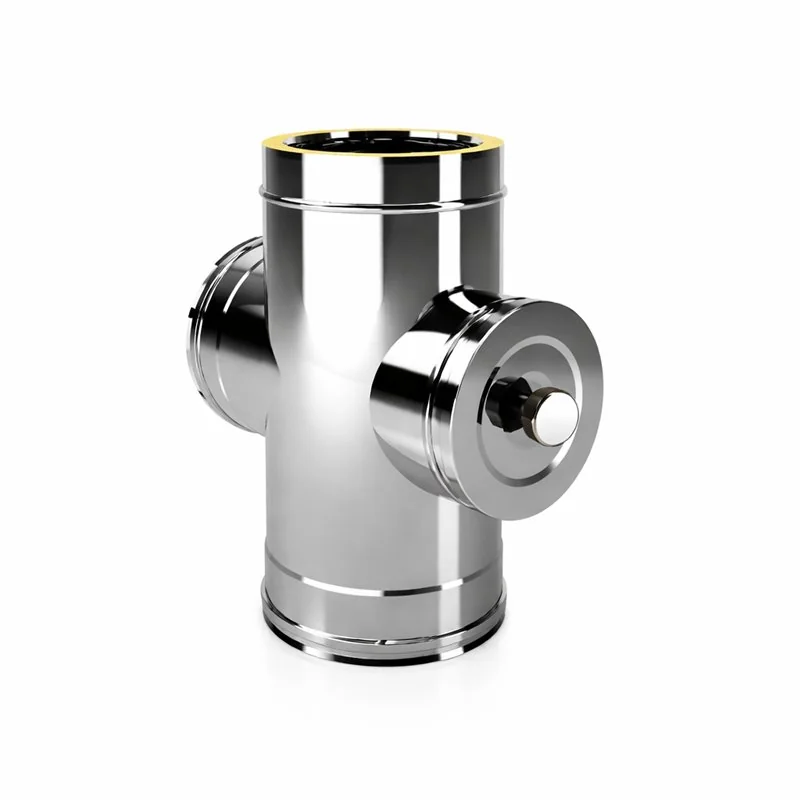

Raccordo a T 90° a croce con ispezione alta temperatura De Marinis ISO 25 PLUS P2TCH G50
Il raccordo a T 90° a croce con ispezione alta temperatura De Marinis P2TCH è un componente della serie fumaria ISO 25 PLUS G50 progettato per realizzare una derivazione laterale a 90° e, contemporaneamente, predisporre un accesso diretto per l'ispezione del condotto.
La particolarità della versione P2TCH è la presenza di un tappo di ispezione specifico per alte temperature, che rende il componente adatto alle configurazioni in cui il sistema fumario deve operare secondo la classe di temperatura prevista dalla configurazione T600.
Il raccordo presenta una configurazione a croce, con condotto verticale principale e due aperture laterali contrapposte: una destinata al collegamento del canale da fumo o della derivazione e una dedicata all'ispezione.
Il P2TCH è realizzato con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200 e 250 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2TCH
- Tipologia: raccordo a T 90° a croce con ispezione alta temperatura
- Angolo derivazione: 90°
- Configurazione: raccordo a 4 vie
- Ispezione: apertura laterale contrapposta alla derivazione
- Tappo: per ispezione ad alta temperatura
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Profondità innesto I: 45 mm
- Installazione: interna o esterna
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200 e 250 mm
A cosa serve il raccordo P2TCH
Il P2TCH viene utilizzato quando è necessario realizzare un innesto laterale a 90° sulla canna fumaria mantenendo contemporaneamente un accesso diretto al condotto per le operazioni di ispezione.
La configurazione a croce permette di posizionare il punto di ispezione in linea con il ramo laterale, risultando particolarmente utile quando lo spazio disponibile sotto il raccordo non consente l'installazione di un tradizionale modulo di ispezione inferiore.
Il tappo alta temperatura permette di mantenere chiusa l'apertura durante il normale funzionamento e di accedervi quando necessario per:
- ispezione visiva;
- pulizia del condotto;
- rimozione di depositi;
- controllo dello stato interno del raccordo;
- interventi di manutenzione periodica.
Differenza tra P2TC e P2TCH
Il P2TC è il raccordo a croce con apertura di ispezione standard.
Il P2TCH è invece la versione con tappo di ispezione per alte temperature, pensata per configurazioni in cui il sistema deve mantenere le caratteristiche richieste per l'impiego ad alta temperatura.
Nota: la scelta tra P2TC e P2TCH deve essere effettuata in funzione della classe di temperatura prevista dal progetto e delle istruzioni De Marinis.
Ispezione in linea
Il principale vantaggio della configurazione a croce è la possibilità di effettuare l'ispezione direttamente sullo stesso asse del ramo laterale.
Questa soluzione può risultare particolarmente utile quando:
- lo spazio disponibile sotto il raccordo è ridotto;
- non è possibile installare un modulo di ispezione tradizionale sotto il T;
- si desidera mantenere un accesso frontale o laterale più facilmente raggiungibile;
- la configurazione dell'impianto richiede un punto di ispezione in linea.
ISO 25 PLUS e classificazione G50
Il P2TCH appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con designazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza dai materiali combustibili pari a 50 mm nella configurazione certificata dal produttore.
Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.
Costruzione doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA;
- Parete esterna: acciaio inox AISI 304 BA;
- Isolamento: lana minerale insufflata spessore 25 mm;
- Sistema: doppia parete isolata;
- Installazione: interna o esterna.
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione con guarnizione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, senza guarnizione elastomerica e con distanza da combustibili G50. |
Tabella dimensionale P2TCH e codici De Marinis
La tabella seguente riporta i codici e le quote ufficiali De Marinis del raccordo a croce con ispezione alta temperatura P2TCH.
| Codice De Marinis | Øi (mm) | Øe (mm) | Hu (mm) | A (mm) | B (mm) | ØT (mm) | I (mm) |
|---|
| P2TCH80 | 80 | 130 | 275 | 160 | 150 | 80 | 45 |
| P2TCH100 | 100 | 150 | 275 | 160 | 160 | 100 | 45 |
| P2TCH130 | 130 | 180 | 445 | 245 | 175 | 130 | 45 |
| P2TCH150 | 150 | 200 | 445 | 245 | 185 | 150 | 45 |
| P2TCH180 | 180 | 230 | 445 | 245 | 200 | 180 | 45 |
| P2TCH200 | 200 | 250 | 445 | 245 | 210 | 200 | 45 |
| P2TCH250 | 250 | 300 | 445 | 245 | 235 | 200 | 45 |
Nota dimensionale: la profondità di innesto I è pari a 45 mm per tutte le varianti. Le quote Hu, A, B e ØT variano in funzione del diametro. La gamma P2TCH è disponibile da Ø80 a Ø250 mm.
Come leggere il disegno tecnico
- Øi: diametro interno nominale del sistema fumario;
- Øe: diametro esterno della doppia parete;
- Hu: altezza complessiva utile del raccordo;
- A: quota verticale del centro dell'apertura laterale;
- B: sporgenza laterale del raccordo;
- ØT: diametro dell'apertura di ispezione;
- I: profondità di innesto, pari a 45 mm.
Installazione
Il P2TCH deve essere installato rispettando il corretto verso di montaggio del sistema e lasciando completamente accessibile il tappo di ispezione.
Gli elementi collegati devono essere adeguatamente sostenuti per evitare il trasferimento di carichi meccanici impropri sul raccordo.
Il punto di ispezione deve rimanere raggiungibile anche dopo il completamento dell'installazione per consentire controllo, pulizia e manutenzione.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
