Tubo doppia parete 330 mm De Marinis ISO 25 PLUS P2T3

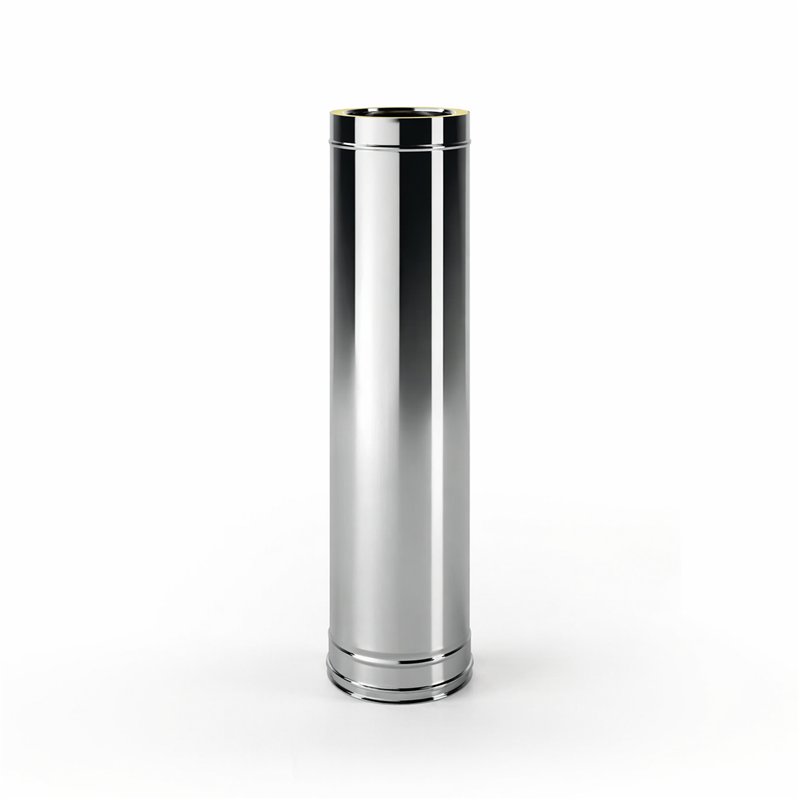

Il tubo doppia parete isolato De Marinis P2T3 è l'elemento lineare con lunghezza nominale 330 mm della serie fumaria ISO 25 PLUS, progettata per la realizzazione di sistemi fumari modulari professionali per installazioni interne ed esterne.
Il componente è costituito da una parete interna in acciaio inox austenitico AISI 316L BA, una parete esterna in acciaio inox AISI 304 BA e un'intercapedine isolante in lana minerale insufflata spessore 25 mm.
La serie ISO 25 PLUS si distingue per la classificazione G50 nella configurazione ad alta temperatura: nel rispetto della configurazione certificata e delle istruzioni De Marinis, il sistema può essere installato a una distanza di 50 mm dai materiali combustibili.
Il tubo P2T3 è disponibile con diametro interno nominale da Ø80 a Ø350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS
- Codice famiglia: P2T3
- Tipologia: tubo lineare doppia parete isolato
- Lunghezza nominale: 330 mm
- Altezza utile Hu: 275 mm
- Profondità innesto I: 45 mm
- Parete interna: acciaio inox austenitico AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
- Giunzione: innesto maschio/femmina
- Diametri interni disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
Elemento lineare da 330 mm
Il P2T3 consente di realizzare tratti lineari da 330 mm nominali all'interno di una canna fumaria ISO 25 PLUS.
È particolarmente utile quando il progetto richiede una regolazione più precisa dello sviluppo rispetto agli elementi da 1000 o 500 mm.
La lunghezza utile indicata da De Marinis è pari a Hu = 275 mm, mentre la profondità di innesto è pari a I = 45 mm.
ISO 25 PLUS e classificazione G50
ISO 25 PLUS è il sistema De Marinis doppia parete isolato con intercapedine da 25 mm sviluppato per applicazioni professionali e ad alta temperatura.
Per la configurazione ad alta temperatura la serie presenta la designazione:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza dai materiali combustibili pari a 50 mm nella configurazione certificata dal produttore.
Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis.
Costruzione doppia parete con isolamento 25 mm
Il tubo P2T3 presenta due pareti concentriche separate da uno strato di lana minerale ad alta densità insufflata spessore 25 mm.
La parete interna, direttamente interessata dal passaggio dei prodotti della combustione, è realizzata in AISI 316L BA.
La parete esterna è invece realizzata in AISI 304 BA, idoneo anche alle installazioni esterne previste per il sistema.
La costruzione è studiata per limitare i fenomeni di ponte termico tra parete interna ed esterna.
Campi di utilizzo
La serie ISO 25 PLUS è destinata alla realizzazione di sistemi fumari metallici modulari per differenti tipologie di generatori.
- caldaie tradizionali;
- generatori atmosferici;
- generatori pressurizzati;
- generatori ad aria soffiata;
- caldaie a condensazione;
- stufe a legna;
- caminetti;
- stufe a pellet;
- cappe cucina per uso domestico o industriale;
- esalazioni aria compatibili con il campo di applicazione del sistema.
Installazione interna o esterna
Il tubo P2T3 può essere utilizzato sia in installazioni interne sia esterne.
La doppia parete coibentata contribuisce a mantenere la temperatura dei fumi e a ridurre la dispersione termica attraverso la superficie esterna del sistema.
L'elemento da 330 mm può essere combinato con gli altri moduli ISO 25 PLUS per raggiungere con precisione lo sviluppo previsto dal progetto della canna fumaria.
Designazioni e classificazione
La serie ISO 25 PLUS è marcata CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per funzionamento con fumi umidi e pressione fino a 200 Pa nella configurazione con guarnizione. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, configurazione senza guarnizione elastomerica e distanza da materiali combustibili G50. |
Tabella dimensionale P2T3 e codici De Marinis
Il tubo P2T3 presenta lunghezza nominale 330 mm, altezza utile Hu = 275 mm e quota di innesto I = 45 mm.
| Codice De Marinis | Ø interno (mm) | Ø esterno (mm) | Hu (mm) | I (mm) |
|---|
| P2T380 | 80 | 130 | 275 | 45 |
| P2T3100 | 100 | 150 | 275 | 45 |
| P2T3130 | 130 | 180 | 275 | 45 |
| P2T3150 | 150 | 200 | 275 | 45 |
| P2T3180 | 180 | 230 | 275 | 45 |
| P2T3200 | 200 | 250 | 275 | 45 |
| P2T3250 | 250 | 300 | 275 | 45 |
| P2T3300 | 300 | 350 | 275 | 45 |
| P2T3350 | 350 | 400 | 275 | 45 |
Nota dimensionale: la lunghezza nominale commerciale è 330 mm. De Marinis indica per tutte le varianti P2T3 un'altezza utile Hu = 275 mm e una profondità di innesto I = 45 mm.
Come leggere le quote tecniche
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del tubo doppia parete;
- Hu: altezza utile dell'elemento, pari a 275 mm;
- I: quota di innesto, pari a 45 mm;
- 25 mm: spessore dell'isolamento tra parete interna ed esterna.
Innesto e montaggio
Gli elementi ISO 25 PLUS utilizzano un innesto a bicchiere maschio/femmina calibrato sulle due pareti.
La giunzione viene completata mediante l'apposito collare di bloccaggio previsto dal sistema.
Nelle configurazioni che lo prevedono, sulla parete interna viene utilizzata una guarnizione elastomerica a triplice labbro conforme EN 14241-1.
Configurazione T200 e T600
- T200 / P1: funzionamento con fumi umidi e in pressione nella configurazione con guarnizione prevista dal sistema;
- T600 / N1: funzionamento ad alta temperatura in depressione, senza guarnizione elastomerica, secondo le istruzioni De Marinis.
Installazione e sicurezza
Diametro, configurazione della canna fumaria, sostegni e distanze dai materiali combustibili devono essere determinati in funzione del generatore e del progetto dell'impianto.
L'installazione deve essere eseguita da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
