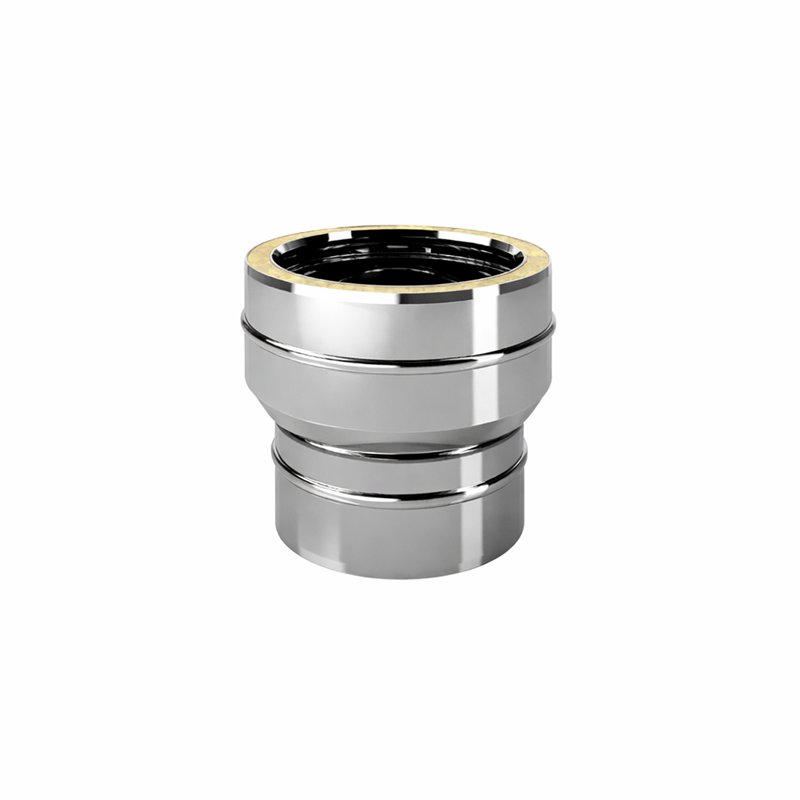

Giunzione monoparete / doppia parete De Marinis ISO 25 PLUS P2RCI G50
La giunzione monoparete / doppia parete De Marinis P2RCI è un componente della serie fumaria ISO 25 PLUS G50 progettato per realizzare la transizione da un condotto monoparete a una canna fumaria doppia parete isolata.
La pagina prodotto riunisce in un'unica scheda le due configurazioni previste da De Marinis:
- P2RCI: versione con imbocco monoparete maschio;
- P2RCI-F: versione con imbocco monoparete femmina.
Il tipo di imbocco può quindi essere scelto direttamente tramite il selettore Maschio / Femmina, in funzione del componente monoparete da collegare.
Il lato ISO 25 PLUS è realizzato con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
Le due versioni sono disponibili nei diametri nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Famiglia: P2RCI / P2RCI-F
- Tipologia: giunzione monoparete / doppia parete
- Funzione: transizione dal condotto monoparete al sistema doppia parete ISO 25 PLUS
- Imbocco selezionabile: Maschio oppure Femmina
- P2RCI: configurazione con imbocco monoparete maschio
- P2RCI-F: configurazione con imbocco monoparete femmina
- Parete interna lato ISO 25 PLUS: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna lato ISO 25 PLUS: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Profondità innesto I: 45 mm
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve la giunzione P2RCI
Il raccordo P2RCI viene utilizzato quando un canale da fumo o un condotto monoparete deve collegarsi a un successivo tratto realizzato con il sistema ISO 25 PLUS doppia parete isolata.
Consente di realizzare una transizione dedicata tra le due differenti costruzioni mantenendo il diametro nominale del percorso fumario.
Può essere utilizzato, secondo la configurazione dell'impianto, per:
- iniziare un tratto di canna fumaria doppia parete dopo un canale da fumo monoparete;
- collegare direttamente il sistema monoparete alla serie ISO 25 PLUS;
- realizzare una transizione ordinata tra tratto non coibentato e tratto isolato;
- mantenere la continuità del diametro nominale interno.
Selettore imbocco: Maschio o Femmina
La scheda comprende entrambe le configurazioni del raccordo, selezionabili in funzione del verso di innesto richiesto dal condotto monoparete.
- Maschio – P2RCI: versione con imbocco monoparete maschio;
- Femmina – P2RCI-F: versione con imbocco monoparete femmina.
La scelta dell'imbocco deve essere effettuata considerando la geometria del componente monoparete da collegare e il corretto verso di montaggio dell'impianto.
Nota: la variante Maschio/Femmina modifica anche l'altezza utile del raccordo. La versione P2RCI ha Hu = 85 mm, mentre la versione P2RCI-F ha Hu = 140 mm.
Passaggio da monoparete a doppia parete
Nel sistema ISO 25 PLUS la coibentazione è realizzata con 25 mm di lana minerale insufflata interposta tra parete interna ed esterna.
Il raccordo P2RCI permette di passare dal tratto monoparete alla configurazione doppia parete mantenendo il diametro interno nominale Øi.
Il diametro esterno della sezione ISO 25 PLUS è superiore di 50 mm rispetto al diametro interno nominale per effetto dell'isolamento da 25 mm presente su entrambi i lati del condotto interno.
ISO 25 PLUS e classificazione G50
Il P2RCI appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con designazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Importante: la classificazione G50 riguarda la configurazione certificata ISO 25 PLUS. Il tratto monoparete collegato deve rispettare le proprie distanze dai materiali combustibili secondo certificazione, istruzioni del produttore e normativa applicabile.
Costruzione del sistema ISO 25 PLUS
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Installazione: interna o esterna
- Garanzia prodotto: 10 anni secondo condizioni De Marinis
Marcatura e designazioni
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, con classificazione G50 nella configurazione certificata. |
Dimensioni P2RCI Maschio
| Codice | Øi (mm) | Øe (mm) | Hu (mm) | I (mm) |
|---|
| P2RCI80 | 80 | 130 | 85 | 45 |
| P2RCI100 | 100 | 150 | 85 | 45 |
| P2RCI130 | 130 | 180 | 85 | 45 |
| P2RCI150 | 150 | 200 | 85 | 45 |
| P2RCI180 | 180 | 230 | 85 | 45 |
| P2RCI200 | 200 | 250 | 85 | 45 |
| P2RCI250 | 250 | 300 | 85 | 45 |
| P2RCI300 | 300 | 350 | 85 | 45 |
| P2RCI350 | 350 | 400 | 85 | 45 |
Dimensioni P2RCI-F Femmina
| Codice | Øi (mm) | Øe (mm) | Hu (mm) | I (mm) |
|---|
| P2RCI80F | 80 | 130 | 140 | 45 |
| P2RCI100F | 100 | 150 | 140 | 45 |
| P2RCI130F | 130 | 180 | 140 | 45 |
| P2RCI150F | 150 | 200 | 140 | 45 |
| P2RCI180F | 180 | 230 | 140 | 45 |
| P2RCI200F | 200 | 250 | 140 | 45 |
| P2RCI250F | 250 | 300 | 140 | 45 |
| P2RCI300F | 300 | 350 | 140 | 45 |
| P2RCI350F | 350 | 400 | 140 | 45 |
Come leggere le quote
- Øi: diametro interno nominale del sistema fumario;
- Øe: diametro esterno della doppia parete ISO 25 PLUS;
- Hu: altezza utile del raccordo;
- I: profondità di innesto, pari a 45 mm;
- Maschio / Femmina: configurazione dell'imbocco sul lato monoparete.
Installazione
Il raccordo deve essere installato rispettando il corretto verso di montaggio previsto da De Marinis e verificando la compatibilità dell'imbocco con il componente monoparete collegato.
La transizione deve essere posizionata in accordo con il progetto del sistema fumario, considerando le prescrizioni applicabili sia al tratto monoparete sia alla successiva sezione doppia parete isolata.
Particolare attenzione deve essere riservata alle distanze dai materiali combustibili: la classificazione G50 riguarda la configurazione ISO 25 PLUS certificata e non deve essere estesa automaticamente al tratto monoparete.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
