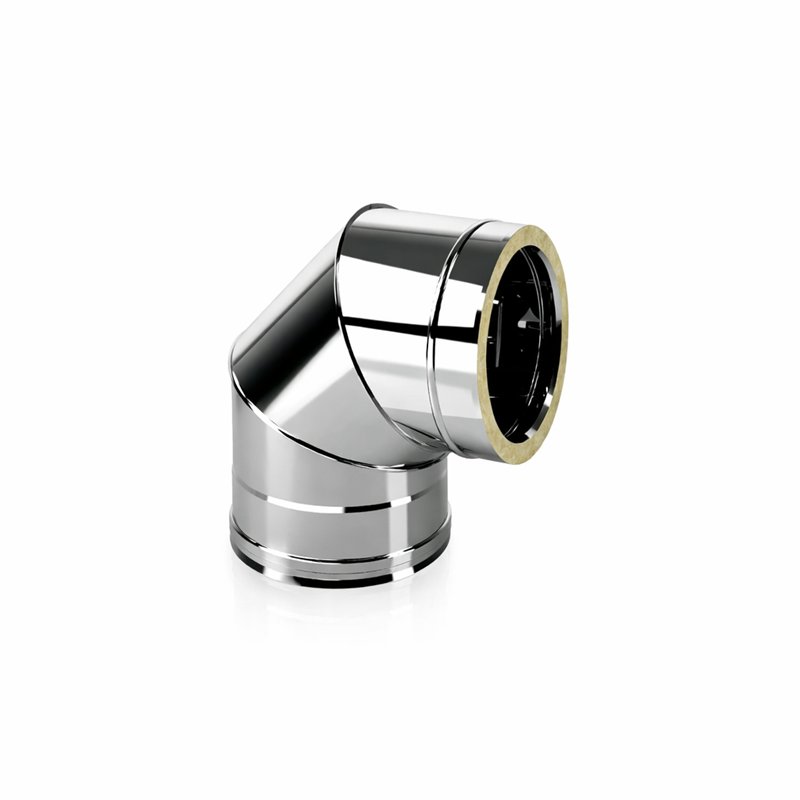

Curva 90° De Marinis ISO 25 PLUS P2C9 G50
La curva 90° De Marinis P2C9 è un componente della serie fumaria ISO 25 PLUS G50 progettato per realizzare un cambio di direzione a 90° all'interno di una canna fumaria doppia parete isolata.
La geometria della curva consente di deviare il percorso del sistema fumario in modo netto, risultando utile nelle configurazioni in cui è necessario passare da uno sviluppo verticale a uno orizzontale o viceversa, oppure adattare il tracciato della canna fumaria agli spazi disponibili.
La P2C9 è realizzata secondo la costruzione della serie ISO 25 PLUS, con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2C9
- Tipologia: curva doppia parete isolata
- Angolo: 90°
- Funzione: cambio di direzione del sistema fumario
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve la curva P2C9
La P2C9 viene utilizzata quando è necessario realizzare una deviazione di 90° lungo il percorso della canna fumaria.
Può essere impiegata, quando previsto dal progetto, per:
- passare da un tratto verticale a un tratto orizzontale;
- passare da un tratto orizzontale a un tratto verticale;
- aggirare ostacoli strutturali;
- adattare il tracciato del sistema fumario alla geometria dell'edificio;
- realizzare particolari configurazioni di collegamento tra generatore e camino.
Trattandosi di una deviazione marcata, la sua presenza deve essere considerata nel dimensionamento e nella verifica complessiva del sistema fumario.
Curva 90° e percorso dei fumi
Una curva a 90° introduce una variazione di direzione più significativa rispetto alle curve da 5°, 15°, 30° o 45°.
Per questo motivo la P2C9 deve essere utilizzata nella quantità e nelle posizioni previste dal progetto, verificando le perdite di carico complessive, la possibilità di pulizia e il corretto funzionamento del generatore collegato.
Nota progettuale: il numero e la disposizione delle curve devono essere verificati in funzione del generatore, del dimensionamento della canna fumaria e delle prescrizioni tecniche applicabili. Una curva a 90° non deve essere aggiunta arbitrariamente senza considerare il comportamento fluidodinamico dell'intero sistema.
Curva 90° e altre curve ISO 25 PLUS
- P2C05: curva 5°
- P2C15: curva 15°
- P2C3: curva 30°
- P2C4: curva 45°
- P2C9: curva 90°
La P2C9 rappresenta la curva con la variazione di direzione più accentuata della gamma ISO 25 PLUS.
ISO 25 PLUS e classificazione G50
La P2C9 appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con configurazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.
Costruzione doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, con distanza da materiali combustibili G50. |
Tabella dimensionale P2C9 e codici De Marinis
La tabella seguente riporta i codici e le quote ufficiali De Marinis della curva 90° P2C9.
| Codice De Marinis | Øi (mm) | Øe (mm) | A (mm) | B (mm) |
|---|
| P2C980 | 80 | 130 | 155 | 105 |
| P2C9100 | 100 | 150 | 163 | 113 |
| P2C9130 | 130 | 180 | 180 | 130 |
| P2C9150 | 150 | 200 | 190 | 140 |
| P2C9180 | 180 | 230 | 205 | 144 |
| P2C9200 | 200 | 250 | 215 | 165 |
| P2C9250 | 250 | 300 | 240 | 190 |
| P2C9300 | 300 | 350 | 278 | 224 |
| P2C9350 | 350 | 400 | 328 | 273 |
Nota dimensionale: le quote A e B aumentano in funzione del diametro nominale. Il diametro esterno Øe è superiore di 50 mm rispetto al diametro interno Øi. Per verificare gli ingombri effettivi della curva fare riferimento anche al disegno tecnico De Marinis.
Come leggere il disegno tecnico
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del sistema doppia parete isolato;
- A: quota principale di ingombro della curva;
- B: seconda quota di ingombro della curva;
- 90°: angolo di deviazione rispetto all'asse originario del condotto.
Installazione
La P2C9 deve essere installata rispettando il corretto verso di montaggio del sistema fumario e la configurazione prevista dal progetto.
La curva e i tratti collegati devono essere adeguatamente sostenuti per evitare che il peso del sistema venga trasferito impropriamente sul componente.
La presenza della curva deve essere considerata nel dimensionamento complessivo della canna fumaria, in particolare per quanto riguarda perdite di carico, sviluppo del percorso e accessibilità per pulizia e manutenzione.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
