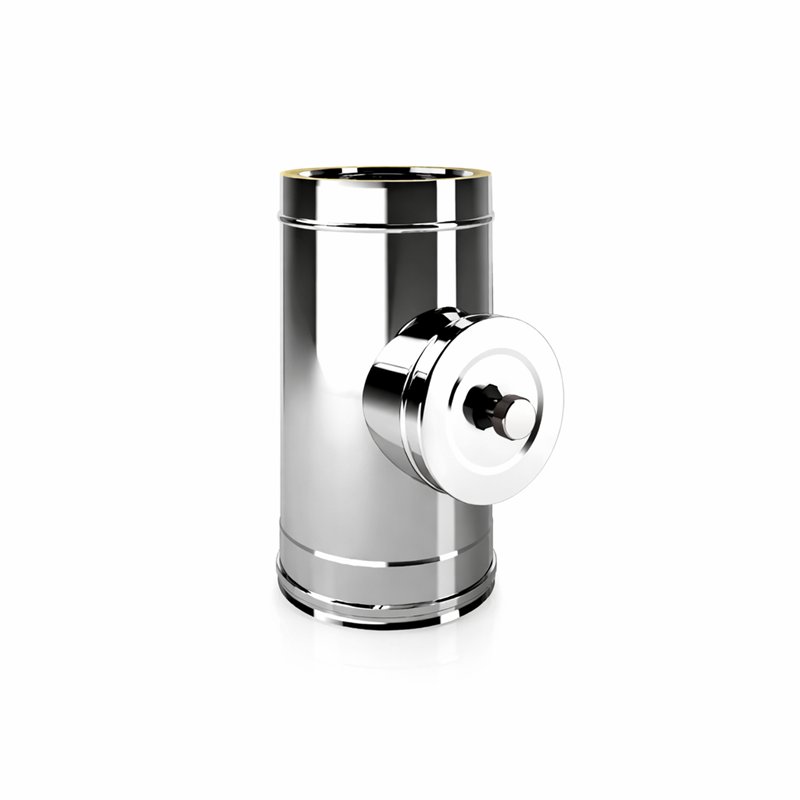

Modulo ispezione con tappo tondo alta temperatura De Marinis ISO 25 PLUS P2ITH G50
Il modulo di ispezione De Marinis P2ITH è un componente della serie fumaria ISO 25 PLUS G50 dotato di tappo tondo per ispezione ad alta temperatura.
È progettato per creare un punto di accesso alla parte interna della canna fumaria, consentendo le operazioni periodiche di controllo, pulizia e manutenzione del condotto.
Il P2ITH viene normalmente inserito in una posizione facilmente accessibile del sistema fumario, spesso nella parte inferiore del tratto verticale, dove può agevolare l'ispezione e la rimozione dei residui della combustione.
Il componente è realizzato secondo la costruzione ISO 25 PLUS, con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2ITH
- Tipologia: modulo di ispezione doppia parete
- Chiusura: tappo tondo di ispezione
- Configurazione: alta temperatura
- Funzione: ispezione, pulizia e manutenzione del condotto fumario
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Altezza Hu: 445 mm
- Quota A: 245 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve il modulo P2ITH
Il P2ITH viene utilizzato per predisporre un punto di ispezione accessibile lungo la canna fumaria.
La presenza del tappo tondo permette di accedere al condotto per:
- ispezione visiva della parte interna;
- pulizia periodica;
- rimozione di fuliggine e residui della combustione;
- controllo dello stato interno del sistema fumario;
- interventi di manutenzione programmata.
Ispezione per configurazioni ad alta temperatura
La caratteristica distintiva del P2ITH è il tappo di ispezione previsto per applicazioni ad alta temperatura.
Questo lo distingue dai moduli di ispezione destinati ad altre configurazioni di esercizio e lo rende adatto all'impiego all'interno del sistema ISO 25 PLUS quando è richiesta la configurazione ad alta temperatura prevista dal produttore.
Importante: la configurazione effettiva del sistema deve sempre essere verificata in funzione del generatore, della temperatura dei fumi e della designazione richiesta. Il tappo di ispezione deve essere utilizzato secondo le istruzioni De Marinis.
Installazione alla base della canna fumaria
Il P2ITH viene frequentemente installato nella parte inferiore del camino, dove permette di accedere direttamente al tratto verticale per le operazioni di controllo e pulizia.
La sua collocazione deve comunque essere definita in base alla configurazione dell'impianto, mantenendo il tappo facilmente raggiungibile anche dopo il completamento dell'installazione.
P2ITH e P2IF: quale scegliere?
I due moduli hanno la stessa funzione generale di consentire l'accesso al condotto, ma utilizzano sistemi di ispezione differenti:
- P2IF: modulo di ispezione con portello rettangolare;
- P2ITH: modulo di ispezione con tappo tondo per configurazioni ad alta temperatura.
La scelta deve essere effettuata in funzione della configurazione richiesta, dell'accessibilità del punto di manutenzione e delle indicazioni tecniche De Marinis.
ISO 25 PLUS e classificazione G50
Il P2ITH appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con configurazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.
Costruzione doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione prevista con guarnizione. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, senza guarnizione elastomerica e con distanza da combustibili G50. |
Tabella dimensionale P2ITH e codici De Marinis
La tabella seguente riporta le quote pubblicate nella gamma ISO 25 PLUS attuale De Marinis per il modulo di ispezione P2ITH.
| Codice De Marinis | Øi (mm) | Øe (mm) | Hu (mm) | A (mm) |
|---|
| P2ITH80 | 80 | 130 | 445 | 245 |
| P2ITH100 | 100 | 150 | 445 | 245 |
| P2ITH130 | 130 | 180 | 445 | 245 |
| P2ITH150 | 150 | 200 | 445 | 245 |
| P2ITH180 | 180 | 230 | 445 | 245 |
| P2ITH200 | 200 | 250 | 445 | 245 |
| P2ITH250 | 250 | 300 | 445 | 245 |
| P2ITH300 | 300 | 350 | 445 | 245 |
| P2ITH350 | 350 | 400 | 445 | 245 |
Nota dimensionale: nella tabella ISO 25 PLUS attuale De Marinis, per P2ITH vengono pubblicate le quote Øi, Øe, Hu e A. Hu è pari a 445 mm e A a 245 mm per tutte le varianti. Le quote ØT e I presenti nella precedente serie ISO 25 non sono state trasferite perché non risultano valorizzate nella tabella corrente ISO 25 PLUS.
Come leggere il disegno tecnico
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del sistema doppia parete isolato;
- Hu: altezza utile complessiva del modulo;
- A: quota di posizionamento del gruppo di ispezione;
- tappo tondo: apertura dedicata al controllo e alla manutenzione del condotto.
Installazione
Il P2ITH deve essere installato in una posizione che consenta di mantenere sempre accessibile il tappo di ispezione.
Deve essere previsto uno spazio sufficiente per l'apertura e per l'esecuzione delle operazioni periodiche di pulizia e manutenzione.
Il modulo e i tratti collegati devono essere adeguatamente sostenuti, evitando che carichi meccanici impropri vengano trasferiti sul componente.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
