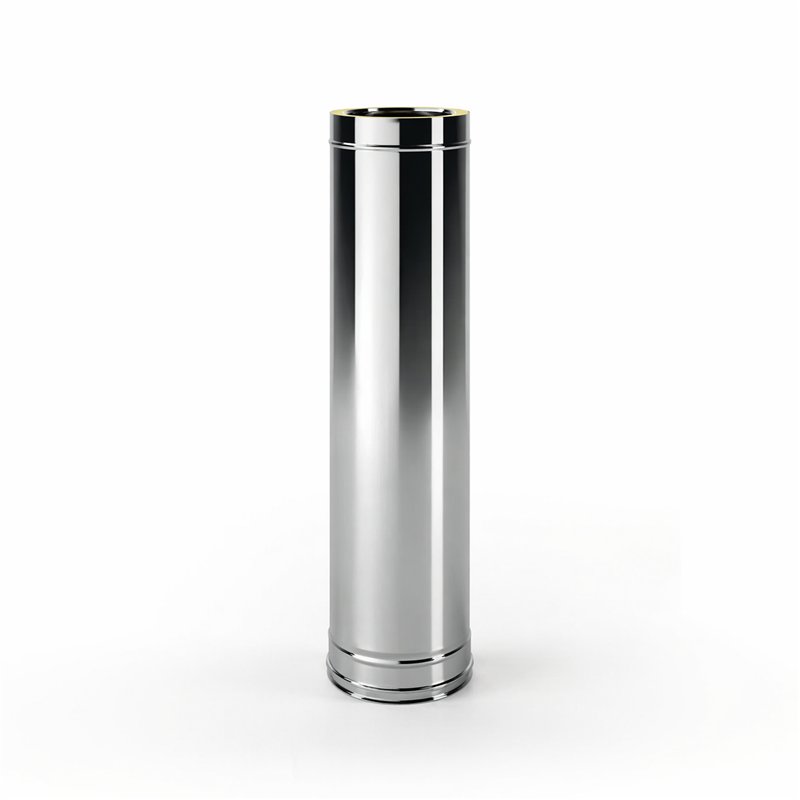

Tubo doppia parete 1000 mm De Marinis ISO 25 PLUS P2T1
Il tubo doppia parete isolato De Marinis P2T1 è l'elemento lineare con altezza nominale 1000 mm della serie fumaria ISO 25 PLUS, sviluppata per installazioni professionali interne ed esterne.
La costruzione prevede una parete interna in acciaio inox austenitico AISI 316L BA, una parete esterna in acciaio inox AISI 304 BA e un'intercapedine isolante in lana minerale insufflata spessore 25 mm.
Uno degli elementi distintivi della serie ISO 25 PLUS è la classificazione G50 nella configurazione ad alta temperatura, che permette, nel rispetto della configurazione certificata e delle istruzioni De Marinis, una distanza dal materiale combustibile pari a 50 mm.
Il tubo P2T1 è disponibile con diametro interno da Ø80 a Ø350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS
- Codice famiglia: P2T1
- Tipologia: tubo lineare doppia parete isolato
- Altezza nominale: 1000 mm
- Altezza utile Hu: 945 mm
- Profondità innesto I: 45 mm
- Parete interna: acciaio inox austenitico AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox austenitico AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
- Giunzione: innesto maschio/femmina con collare di bloccaggio secondo configurazione del sistema
- Diametri interni disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
La serie ISO 25 PLUS e la certificazione G50
ISO 25 PLUS rappresenta l'evoluzione del sistema doppia parete isolato De Marinis con isolamento da 25 mm.
Per le applicazioni ad alta temperatura la serie presenta la designazione T600-N1-W-V2-L50040/050/060-G50.
La classificazione G50 indica, nella configurazione certificata prevista dal produttore, una distanza dal materiale combustibile di 50 mm.
Questo costituisce una differenza significativa rispetto alla serie ISO 25 tradizionale, permettendo di gestire installazioni in cui gli spazi disponibili richiedono un sistema certificato con distanza ridotta dai materiali combustibili.
Importante: la distanza G50 deve essere rispettata esclusivamente secondo la configurazione certificata De Marinis e le relative istruzioni di posa. Non deve essere interpretata come autorizzazione generica a installare qualsiasi componente a 50 mm da materiali combustibili.
Costruzione doppia parete con isolamento da 25 mm
Il tubo P2T1 è formato da due pareti concentriche in acciaio inox separate da uno strato di lana minerale ad alta densità spessore 25 mm.
La parete interna, direttamente interessata dal passaggio dei prodotti della combustione, è realizzata in AISI 316L BA, mentre quella esterna è realizzata in AISI 304 BA.
L'isolamento è interposto tra le due pareti senza elementi metallici di collegamento continui tra interno ed esterno, soluzione studiata per limitare il fenomeno del ponte termico.
Campi di utilizzo
La serie ISO 25 PLUS può essere utilizzata per la realizzazione di sistemi fumari metallici modulari destinati a differenti tipologie di generatori e apparecchi.
Tra le principali applicazioni previste da De Marinis rientrano:
- caldaie tradizionali;
- generatori atmosferici;
- generatori pressurizzati;
- generatori ad aria soffiata;
- caldaie a condensazione;
- stufe a legna;
- caminetti;
- stufe a pellet;
- cappe cucina per uso domestico o industriale;
- sistemi di esalazione aria compatibili con il campo di applicazione previsto.
Installazione interna o esterna
Il tubo P2T1 può essere utilizzato sia in installazioni interne sia esterne.
La doppia parete isolata contribuisce a mantenere una maggiore stabilità termica dei fumi e a limitare la temperatura della superficie esterna rispetto a un sistema monoparete.
Il componente può essere utilizzato nei tratti verticali della canna fumaria e, quando previsto dal progetto e dalle norme applicabili, negli altri tratti del sistema fumario.
Designazioni e classificazione
La serie ISO 25 PLUS è marcata CE secondo la norma europea EN 1856-1:2009 e presenta due principali configurazioni certificate:
| Designazione | Applicazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo resistente fino a 200 Pa, per fumi umidi, con guarnizione prevista dalla configurazione. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura, per fumi umidi o secchi in depressione, configurazione senza guarnizione di tenuta e distanza da materiali combustibili G50. |
Tabella dimensionale P2T1 e codici De Marinis
Il tubo P2T1 presenta altezza nominale 1000 mm, altezza utile Hu = 945 mm e quota di innesto I = 45 mm. La tabella seguente riporta i codici ufficiali e le dimensioni delle diverse varianti.
| Codice De Marinis | Ø interno (mm) | Ø esterno (mm) | Hu (mm) | I (mm) |
|---|
| P2T180 | 80 | 130 | 945 | 45 |
| P2T1100 | 100 | 150 | 945 | 45 |
| P2T1130 | 130 | 180 | 945 | 45 |
| P2T1150 | 150 | 200 | 945 | 45 |
| P2T1180 | 180 | 230 | 945 | 45 |
| P2T1200 | 200 | 250 | 945 | 45 |
| P2T1250 | 250 | 300 | 945 | 45 |
| P2T1300 | 300 | 350 | 945 | 45 |
| P2T1350 | 350 | 400 | 945 | 45 |
Nota dimensionale: l'altezza commerciale nominale del tubo è 1000 mm. La quota Hu indicata da De Marinis è 945 mm e la profondità di innesto I è 45 mm. Selezionare la variante in base al diametro interno nominale richiesto dal progetto.
Come leggere le quote tecniche
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del tubo doppia parete;
- Hu: altezza utile dell'elemento, pari a 945 mm;
- I: quota di innesto, pari a 45 mm;
- 25 mm: spessore dell'isolamento tra parete interna ed esterna.
Innesto e montaggio
Gli elementi ISO 25 PLUS utilizzano un innesto a bicchiere maschio/femmina calibrato sulle due pareti.
La giunzione meccanica viene completata mediante l'apposito collare di bloccaggio, secondo le istruzioni di montaggio De Marinis.
Nelle configurazioni che lo prevedono, sulla parete interna viene utilizzata una guarnizione elastomerica a triplice labbro conforme EN 14241-1.
Scelta della guarnizione in funzione della temperatura
La configurazione del sistema varia in funzione della classe di temperatura e delle condizioni di esercizio:
- T200 / P1: configurazione per funzionamento in pressione e fumi umidi con guarnizione prevista dal sistema;
- T600 / N1: configurazione ad alta temperatura in depressione senza guarnizione elastomerica di tenuta, secondo le istruzioni De Marinis.
La corretta configurazione deve essere determinata in funzione del generatore collegato e delle condizioni progettuali del sistema fumario.
Installazione e sicurezza
La scelta del diametro, la configurazione del sistema, il numero e la posizione dei supporti e le distanze dai materiali combustibili devono essere determinati sulla base del progetto e delle istruzioni del produttore.
La posa deve essere eseguita da personale qualificato nel rispetto della documentazione De Marinis, delle istruzioni del generatore e della normativa applicabile.
Per applicazioni differenti da quelle previste dal produttore o in ambienti con presenza di vapori alogeni è necessario verificare preventivamente l'idoneità del sistema.
