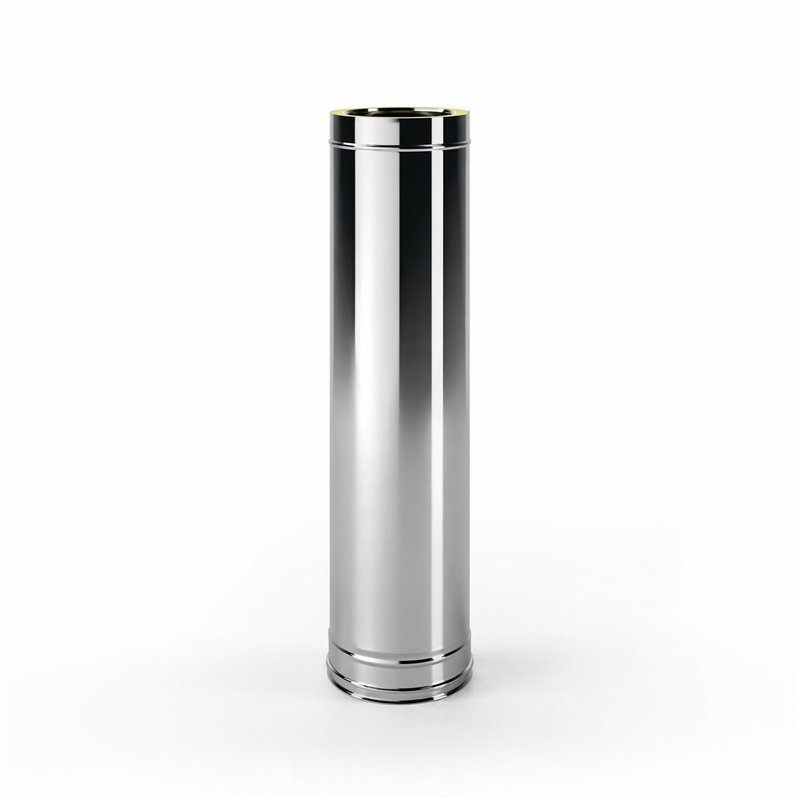

Tubo doppia parete 250 mm De Marinis ISO 25 PLUS P2T2

Il tubo doppia parete isolato De Marinis P2T2 è l'elemento lineare con lunghezza nominale 250 mm della serie fumaria ISO 25 PLUS, progettata per la realizzazione di sistemi fumari modulari professionali per installazioni interne ed esterne.

Il componente è costituito da una parete interna in acciaio inox austenitico AISI 316L BA, una parete esterna in acciaio inox AISI 304 BA e un'intercapedine isolante in lana minerale insufflata spessore 25 mm.

La serie ISO 25 PLUS si distingue per la classificazione G50 nella configurazione ad alta temperatura: nel rispetto della configurazione certificata e delle istruzioni De Marinis, il sistema può essere installato a una distanza di 50 mm dai materiali combustibili.

Il tubo P2T2 è disponibile con diametro interno nominale da Ø80 a Ø350 mm.

Caratteristiche principali

• Produttore: De Marinis
• Serie: ISO 25 PLUS
• Codice famiglia: P2T2
• Tipologia: tubo lineare doppia parete isolato
• Lunghezza nominale: 250 mm
• Altezza utile Hu: 195 mm
• Profondità innesto I: 45 mm
• Parete interna: acciaio inox austenitico AISI 316L BA – EN 1.4404
• Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
• Isolamento: lana minerale insufflata spessore 25 mm
• Sistema: doppia parete isolata
• Installazione: interna o esterna
• Giunzione: innesto maschio/femmina
• Diametri interni disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm

Elemento lineare da 250 mm

Il P2T2 consente di realizzare tratti lineari da 250 mm nominali all'interno di una canna fumaria ISO 25 PLUS.

È particolarmente utile per completare lo sviluppo del sistema quando è necessario raggiungere quote non ottenibili con i soli elementi da 1000, 500 o 330 mm.

La lunghezza utile indicata da De Marinis è pari a Hu = 195 mm, mentre la profondità di innesto è pari a I = 45 mm.

ISO 25 PLUS e classificazione G50

ISO 25 PLUS è il sistema De Marinis doppia parete isolato con intercapedine da 25 mm sviluppato per applicazioni professionali, comprese configurazioni ad alta temperatura.

Per la configurazione ad alta temperatura la serie presenta la designazione:

T600-N1-W-V2-L50040/050/060-G50

La classificazione G50 identifica una distanza dai materiali combustibili pari a 50 mm nella configurazione certificata dal produttore.

Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.

Costruzione doppia parete con isolamento 25 mm

Il tubo P2T2 presenta due pareti concentriche separate da uno strato di lana minerale ad alta densità insufflata spessore 25 mm.

La parete interna, direttamente interessata dal passaggio dei prodotti della combustione, è realizzata in AISI 316L BA.

La parete esterna è invece realizzata in AISI 304 BA, materiale previsto anche per le installazioni esterne della serie.

La costruzione è studiata per limitare la trasmissione termica tra parete interna ed esterna e contribuire alla stabilità termica del sistema fumario.

Campi di utilizzo

La serie ISO 25 PLUS è destinata alla realizzazione di sistemi fumari metallici modulari asserviti a differenti tipologie di generatori.

• caldaie tradizionali;
• generatori atmosferici;
• generatori pressurizzati;
• generatori ad aria soffiata;
• caldaie a condensazione;
• stufe a legna;
• caminetti;
• stufe a pellet;
• cappe cucina per uso domestico o industriale;
• esalazioni aria compatibili con il campo di applicazione del sistema.

Installazione interna o esterna

Il tubo P2T2 può essere utilizzato sia in installazioni interne sia esterne.

La costruzione doppia parete coibentata aiuta a mantenere la temperatura dei fumi e a ridurre la dispersione termica attraverso la superficie esterna.

L'elemento da 250 mm può essere combinato con gli altri moduli ISO 25 PLUS per ottenere lo sviluppo richiesto dal progetto della canna fumaria.

Designazioni e classificazione

La serie ISO 25 PLUS è marcata CE secondo la norma europea EN 1856-1:2009.

Tabella dimensionale P2T2 e codici De Marinis

Il tubo P2T2 presenta lunghezza nominale 250 mm, altezza utile Hu = 195 mm e quota di innesto I = 45 mm.

Nota dimensionale: la lunghezza nominale commerciale è 250 mm. De Marinis indica per tutte le varianti P2T2 un'altezza utile Hu = 195 mm e una profondità di innesto I = 45 mm.

Come leggere le quote tecniche

• Øi: diametro interno nominale della canna fumaria;
• Øe: diametro esterno del tubo doppia parete;
• Hu: altezza utile dell'elemento, pari a 195 mm;
• I: quota di innesto, pari a 45 mm;
• 25 mm: spessore dell'isolamento tra parete interna ed esterna.

Innesto e montaggio

Gli elementi ISO 25 PLUS utilizzano un innesto a bicchiere maschio/femmina calibrato sulle due pareti.

La giunzione viene completata mediante l'apposito collare di bloccaggio previsto dal sistema.

Nelle configurazioni che lo prevedono, sulla parete interna viene utilizzata una guarnizione elastomerica a triplice labbro conforme EN 14241-1.

Configurazione T200 e T600

• T200 / P1: funzionamento con fumi umidi e in pressione nella configurazione con guarnizione prevista dal sistema;
• T600 / N1: funzionamento ad alta temperatura in depressione, senza guarnizione elastomerica, secondo le istruzioni De Marinis.

Installazione e sicurezza

Diametro, configurazione della canna fumaria, sostegni e distanze dai materiali combustibili devono essere determinati in funzione del generatore e del progetto dell'impianto.

L'installazione deve essere eseguita da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
