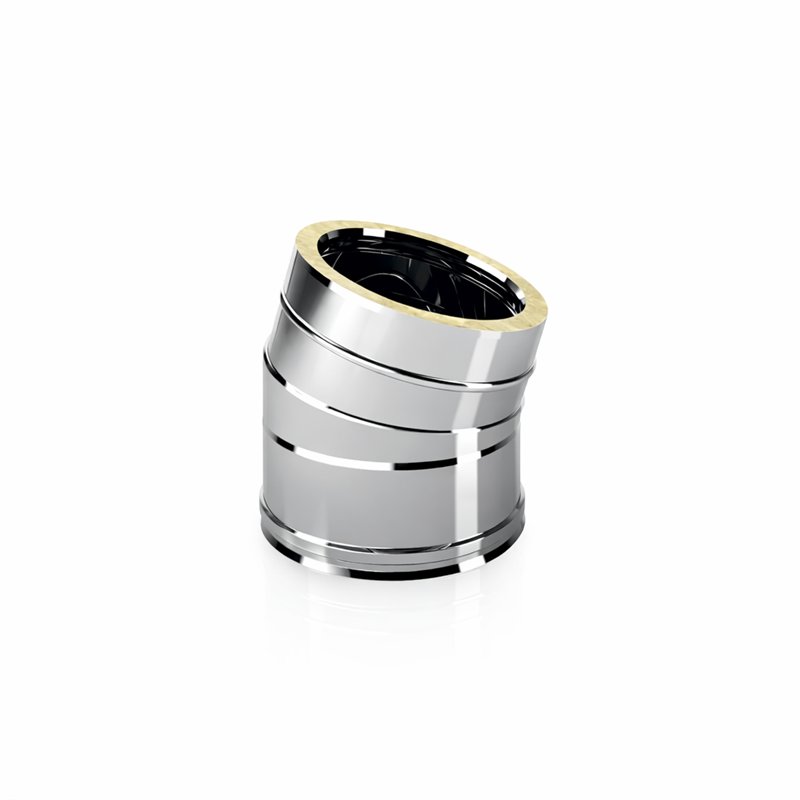

Curva 15° De Marinis ISO 25 PLUS P2C15 G50
La curva 15° De Marinis P2C15 è un componente della serie fumaria ISO 25 PLUS G50 progettato per realizzare disassamenti e variazioni di direzione contenute lungo lo sviluppo di una canna fumaria doppia parete isolata.
L'angolo di 15° permette di modificare gradualmente l'asse del condotto, risultando utile quando è necessario adattare il percorso della canna fumaria alla geometria dell'edificio o superare ostacoli strutturali senza ricorrere a curve con angoli più accentuati.
La P2C15 è realizzata secondo la costruzione della serie ISO 25 PLUS, con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2C15
- Tipologia: curva doppia parete isolata
- Angolo: 15°
- Funzione: disassamenti e variazioni di direzione del sistema fumario
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve la curva P2C15
La P2C15 viene utilizzata quando è necessario deviare moderatamente l'asse della canna fumaria.
Può essere impiegata per:
- realizzare piccoli disassamenti;
- correggere l'allineamento del condotto;
- superare ostacoli o elementi strutturali;
- adattare il percorso della canna fumaria alla conformazione dell'edificio;
- realizzare spostamenti mediante l'impiego combinato di due curve.
L'angolo di 15° consente una deviazione più significativa rispetto alla P2C05 da 5°, mantenendo comunque un cambio di direzione progressivo.
Realizzazione di un disassamento
Due curve P2C15 possono essere utilizzate, eventualmente con un elemento lineare intermedio, per creare un disassamento parallelo della canna fumaria.
L'entità dello spostamento dipende dalla distanza tra le curve, dal diametro del sistema e dalla geometria complessiva dell'installazione.
Nota progettuale: la geometria del disassamento deve essere verificata sul disegno tecnico De Marinis e dimensionata in modo da rispettare le prescrizioni relative a inclinazioni, supporti e sviluppo del sistema fumario.
Curva 15° e altre curve ISO 25 PLUS
- P2C05: curva 5° per correzioni minime;
- P2C15: curva 15° per disassamenti contenuti;
- P2C3: curva 30°;
- P2C4: curva 45°;
- P2C9: curva 90°.
La scelta dell'angolo deve essere effettuata in funzione del percorso della canna fumaria, del generatore e delle prescrizioni applicabili all'installazione.
ISO 25 PLUS e classificazione G50
La P2C15 appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con configurazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.
Costruzione doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione con guarnizione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, senza guarnizione elastomerica e con distanza da combustibili G50. |
Tabella dimensionale P2C15 e codici De Marinis
La tabella seguente riporta i codici e le quote ufficiali De Marinis della curva 15° P2C15.
| Codice De Marinis | Øi (mm) | Øe (mm) | A (mm) | B (mm) |
|---|
| P2C1580 | 80 | 130 | 89 | 34 |
| P2C15100 | 100 | 150 | 90 | 35 |
| P2C15130 | 130 | 180 | 92 | 37 |
| P2C15150 | 150 | 200 | 93 | 38 |
| P2C15180 | 180 | 230 | 95 | 40 |
| P2C15200 | 200 | 250 | 96 | 41 |
| P2C15250 | 250 | 300 | 100 | 45 |
| P2C15300 | 300 | 350 | 103 | 48 |
| P2C15350 | 350 | 400 | 106 | 51 |
Nota dimensionale: le quote A e B aumentano progressivamente con il diametro nominale. Il diametro esterno Øe è superiore di 50 mm rispetto al diametro interno Øi. Per il calcolo del disassamento effettivo è necessario considerare anche il disegno tecnico e l'eventuale lunghezza degli elementi lineari installati tra due curve.
Come leggere il disegno tecnico
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del sistema doppia parete;
- A: quota principale di ingombro della curva;
- B: quota trasversale generata dalla geometria della curva;
- 15°: angolo di deviazione rispetto all'asse del condotto.
Installazione
La P2C15 deve essere installata rispettando il corretto verso di montaggio del sistema e la configurazione prevista dal progetto.
Quando due curve vengono utilizzate per realizzare un disassamento, devono essere verificati l'allineamento degli innesti, la distanza tra gli elementi e il corretto sostegno dei tratti intermedi.
I componenti collegati devono essere adeguatamente sostenuti in modo da evitare che carichi meccanici impropri gravino sulla curva.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
