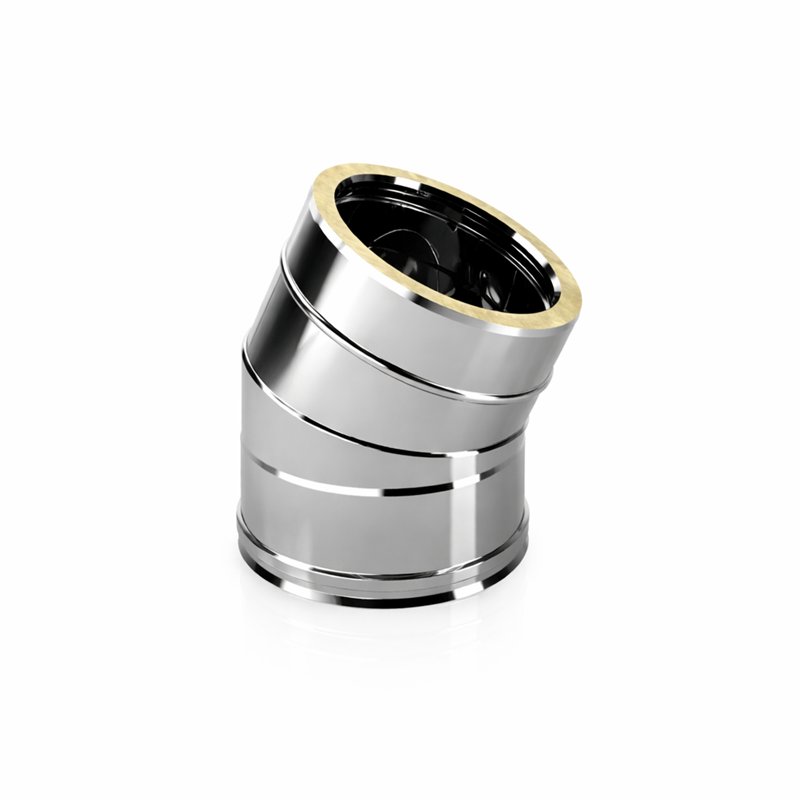

Curva 30° De Marinis ISO 25 PLUS P2C3 G50
La curva 30° De Marinis P2C3 è un componente della serie fumaria ISO 25 PLUS G50 progettato per realizzare disassamenti e variazioni di direzione a 30° lungo lo sviluppo di una canna fumaria doppia parete isolata.
L'angolo di 30° consente di modificare in modo significativo ma ancora progressivo il percorso del condotto, risultando utile quando occorre superare ostacoli strutturali o spostare l'asse della canna fumaria.
La P2C3 è realizzata con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2C3
- Tipologia: curva doppia parete isolata
- Angolo: 30°
- Funzione: disassamenti e cambi di direzione
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve la curva P2C3
La P2C3 viene utilizzata quando è necessario spostare l'asse della canna fumaria o modificarne il percorso con una deviazione di 30°.
Può essere impiegata per:
- realizzare disassamenti;
- aggirare travi o altri elementi strutturali;
- correggere il percorso del condotto;
- adattare la canna fumaria alla geometria dell'edificio;
- realizzare spostamenti combinando due curve e un eventuale tratto lineare.
Realizzazione di un disassamento
Due curve P2C3 possono essere abbinate, eventualmente con un elemento lineare intermedio, per creare un disassamento parallelo del sistema fumario.
La distanza ottenibile dipende dal diametro della canna fumaria, dalla distanza tra le curve e dalla lunghezza dell'eventuale elemento diritto interposto.
Nota progettuale: il disassamento deve essere verificato sul disegno tecnico De Marinis e realizzato nel rispetto delle prescrizioni relative a inclinazione, sostegno e configurazione del sistema fumario.
Curva 30° e altre curve ISO 25 PLUS
- P2C05: curva 5°
- P2C15: curva 15°
- P2C3: curva 30°
- P2C4: curva 45°
- P2C9: curva 90°
La P2C3 rappresenta una soluzione intermedia tra le curve a deviazione contenuta e quelle a maggiore angolazione.
ISO 25 PLUS e classificazione G50
La P2C3 appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con configurazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.
Costruzione doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, con distanza da combustibili G50. |
Tabella dimensionale P2C3 e codici De Marinis
| Codice De Marinis | Øi (mm) | Øe (mm) | A (mm) | B (mm) |
|---|
| P2C380 | 80 | 130 | 97 | 42 |
| P2C3100 | 100 | 150 | 100 | 45 |
| P2C3130 | 130 | 180 | 104 | 49 |
| P2C3150 | 150 | 200 | 107 | 52 |
| P2C3180 | 180 | 230 | 111 | 56 |
| P2C3200 | 200 | 250 | 113 | 58 |
| P2C3250 | 250 | 300 | 120 | 65 |
| P2C3300 | 300 | 350 | 127 | 72 |
| P2C3350 | 350 | 400 | 134 | 79 |
Nota dimensionale: le quote A e B variano con il diametro nominale. Il diametro esterno Øe è superiore di 50 mm rispetto al diametro interno Øi. Per il calcolo di un disassamento realizzato con due curve è necessario considerare anche la distanza tra gli elementi e l'eventuale tratto lineare intermedio.
Come leggere il disegno tecnico
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del sistema doppia parete;
- A: quota principale di ingombro della curva;
- B: quota trasversale generata dalla geometria della curva;
- 30°: angolo di deviazione rispetto all'asse del condotto.
Installazione
La P2C3 deve essere installata rispettando il corretto verso di montaggio e la configurazione prevista dal progetto del sistema fumario.
Quando due curve vengono utilizzate per realizzare un disassamento, devono essere verificati allineamento degli innesti, distanza tra gli elementi e corretto sostegno dei tratti intermedi.
I componenti collegati devono essere adeguatamente sostenuti per evitare che carichi meccanici impropri gravino sulla curva.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
