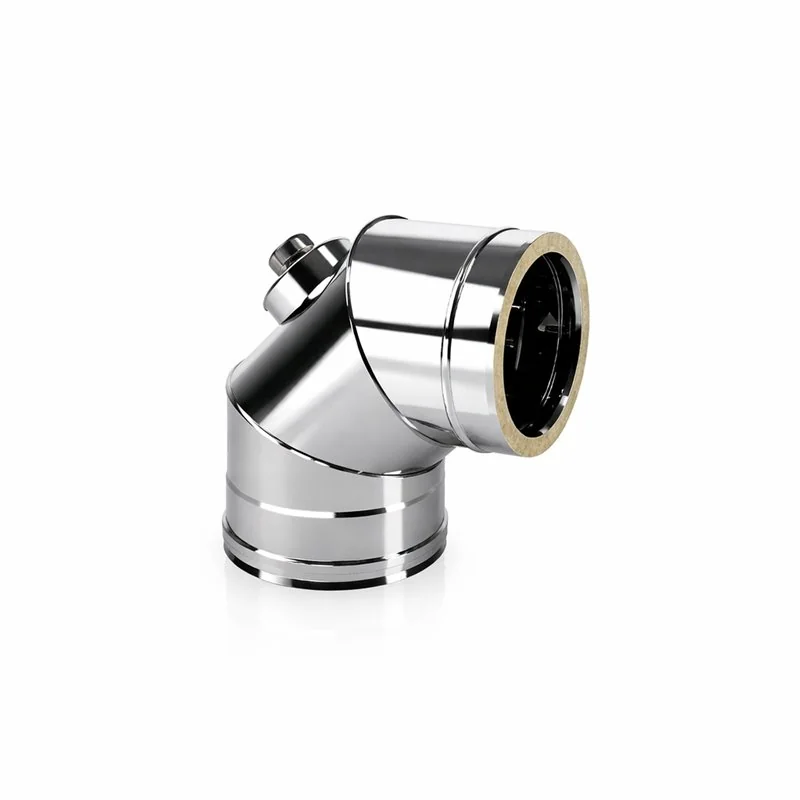

Curva 90° con ispezione alta temperatura De Marinis ISO 25 PLUS P2C9ITH G50
La curva 90° con ispezione alta temperatura De Marinis P2C9ITH è un componente della serie fumaria ISO 25 PLUS G50 progettato per realizzare un cambio di direzione a 90° integrando contemporaneamente un punto di accesso per ispezione, pulizia e manutenzione del condotto.
Rispetto alla curva P2C9 standard, il modello P2C9ITH dispone di un'apertura di ispezione che permette di accedere più facilmente alla parte interna della curva, una zona particolarmente importante per le operazioni periodiche di controllo del sistema fumario.
La configurazione P2C9ITH è destinata alle applicazioni in cui è richiesta un'ispezione compatibile con l'impiego ad alta temperatura, in accordo con le configurazioni previste dal sistema ISO 25 PLUS.
La curva è realizzata con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2C9ITH
- Tipologia: curva 90° con ispezione alta temperatura
- Angolo: 90°
- Funzione: cambio di direzione e accesso per ispezione
- Ispezione: integrata nella curva
- Applicazione: configurazioni ad alta temperatura previste dal sistema
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve la curva P2C9ITH
La P2C9ITH viene utilizzata quando è necessario realizzare un cambio di direzione a 90° mantenendo un punto di ispezione direttamente sulla curva.
Questa soluzione è particolarmente utile nei tratti in cui la geometria dell'impianto rende importante poter accedere al condotto per:
- controllare l'interno della curva;
- rimuovere depositi e residui;
- effettuare la pulizia periodica;
- verificare lo stato interno del sistema;
- eseguire le operazioni di manutenzione previste.
Perché l'ispezione sulla curva è importante
Le variazioni di direzione possono rappresentare punti in cui risulta più agevole l'accumulo di residui della combustione rispetto a un tratto completamente rettilineo.
La presenza dell'apertura di ispezione consente quindi di accedere direttamente alla zona della curva senza dover necessariamente smontare i tratti adiacenti del sistema fumario.
Importante: l'apertura di ispezione deve rimanere accessibile anche dopo il completamento dell'installazione. Non deve essere occultata da rivestimenti o strutture che impediscano le normali operazioni di controllo e pulizia.
Differenza tra P2C9 e P2C9ITH
- P2C9: curva standard a 90°;
- P2C9ITH: curva a 90° con apertura di ispezione per configurazioni ad alta temperatura.
Il P2C9ITH è quindi indicato quando, oltre al cambio di direzione, è necessario predisporre un punto di manutenzione direttamente sulla curva.
ISO 25 PLUS e classificazione G50
La P2C9ITH appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con configurazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Importante: la distanza G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.
Costruzione doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema: doppia parete isolata
- Installazione: interna o esterna
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione con guarnizione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, senza guarnizione elastomerica e con distanza da materiali combustibili G50. |
Tabella dimensionale P2C9ITH e codici De Marinis
| Codice De Marinis | Øi (mm) | Øe (mm) | A (mm) | B (mm) |
|---|
| P2C9ITH80 | 80 | 130 | 161 | 106 |
| P2C9ITH100 | 100 | 150 | 173 | 118 |
| P2C9ITH130 | 130 | 180 | 190 | 135 |
| P2C9ITH150 | 150 | 200 | 215 | 160 |
| P2C9ITH180 | 180 | 230 | 229 | 174 |
| P2C9ITH200 | 200 | 250 | 239 | 184 |
| P2C9ITH250 | 250 | 300 | 269 | 214 |
| P2C9ITH300 | 300 | 350 | 295 | 251 |
| P2C9ITH350 | 350 | 400 | 345 | 292 |
Nota dimensionale: le quote A e B variano in funzione del diametro nominale. Il diametro esterno Øe è superiore di 50 mm rispetto al diametro interno Øi. Le quote specifiche P2C9ITH differiscono da quelle della curva P2C9 standard per la presenza del sistema di ispezione.
Come leggere il disegno tecnico
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del sistema doppia parete;
- A: quota principale di ingombro della curva ispezionabile;
- B: seconda quota di ingombro della curva;
- 90°: angolo di deviazione rispetto all'asse originario del condotto;
- ispezione: apertura dedicata all'accesso interno per controllo e pulizia.
Installazione
La P2C9ITH deve essere installata rispettando il corretto verso di montaggio del sistema fumario e mantenendo sempre accessibile il punto di ispezione.
La curva e i tratti collegati devono essere adeguatamente sostenuti per evitare che il peso degli elementi venga trasferito impropriamente sul componente.
La presenza della curva a 90° deve essere considerata nel dimensionamento complessivo del sistema fumario, in particolare in relazione alle perdite di carico e allo sviluppo del percorso.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
