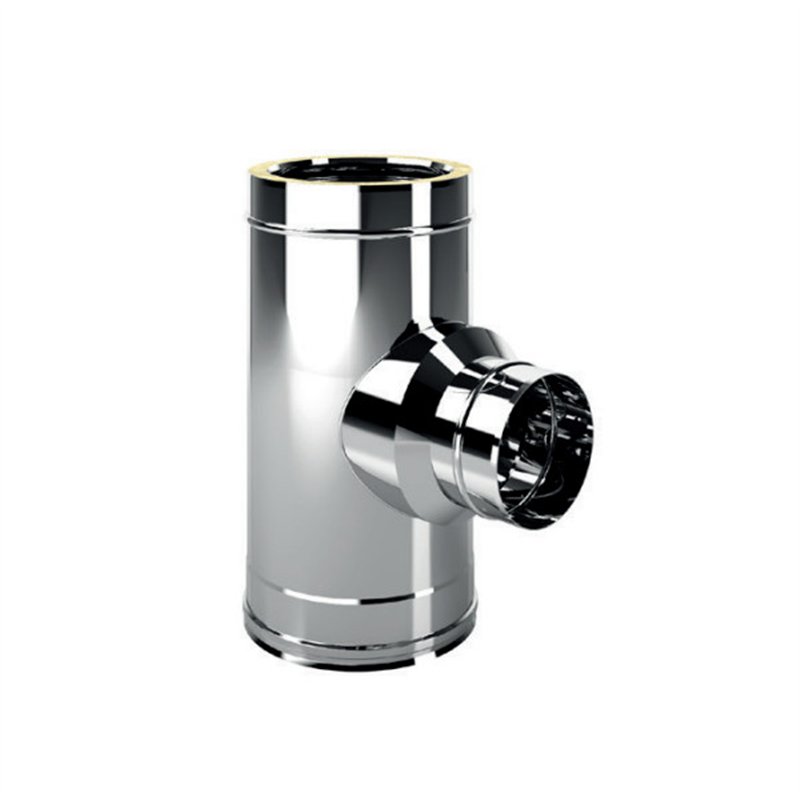

Raccordo a T 90° con ingresso monoparete De Marinis ISO 25 PLUS P2T9-RM G50
Il raccordo a T 90° De Marinis P2T9-RM è un componente della serie fumaria ISO 25 PLUS G50 progettato per collegare direttamente un canale da fumo monoparete a una canna fumaria verticale doppia parete isolata.
Il corpo principale mantiene la costruzione coibentata della serie ISO 25 PLUS, mentre il ramo laterale a 90° è realizzato in configurazione monoparete.
L'imbocco laterale è disponibile in due configurazioni selezionabili:
Questa soluzione permette di scegliere direttamente il verso di innesto più adatto al canale da fumo da collegare, senza dover creare due differenti schede prodotto.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2T9-RM
- Tipologia: raccordo a T 90° con ingresso monoparete
- Angolo derivazione: 90°
- Ramo laterale: monoparete
- Imbocco selezionabile: maschio oppure femmina
- Diametro ramo laterale: Ønr variabile in funzione della configurazione
- Corpo principale: doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Diametri principali disponibili: Ø100, 130, 150, 180, 200, 250, 300 e 350 mm
- Installazione: interna o esterna secondo configurazione del sistema
A cosa serve il raccordo P2T9-RM
Il P2T9-RM viene utilizzato quando il canale da fumo proveniente dal generatore è monoparete mentre la canna fumaria principale è realizzata con elementi doppia parete ISO 25 PLUS.
Il raccordo integra direttamente la transizione tra i due sistemi nel ramo laterale a 90°, consentendo di ottenere un collegamento compatto e tecnicamente ordinato.
Può essere utilizzato, secondo il progetto e il campo di applicazione del sistema, per il collegamento di:
- stufe a legna;
- stufe a pellet;
- caminetti;
- caldaie e generatori compatibili;
- altri apparecchi con canale da fumo monoparete.
Selettore imbocco: Maschio o Femmina
La pagina prodotto consente di scegliere il tipo di imbocco del ramo monoparete in funzione dell'elemento da collegare.
- Maschio: terminale laterale con estremità maschio;
- Femmina: terminale laterale con estremità femmina.
La scelta deve essere effettuata considerando il verso di innesto del canale da fumo e la corretta direzione di montaggio prevista per il sistema.
Attenzione: il tipo di imbocco non identifica il diametro. Nella configurazione del prodotto devono essere selezionati separatamente il diametro principale della canna fumaria e il diametro del ramo monoparete, quando previsto.
Diametro del ramo laterale Ønr
Il diametro del ramo laterale monoparete è identificato da De Marinis con la quota Ønr.
Ønr può differire dal diametro interno principale della canna fumaria Øi e deve essere scelto in funzione del diametro del canale da fumo da collegare.
Questa caratteristica permette, dove previsto dal produttore, di realizzare configurazioni in cui il diametro della derivazione è differente da quello della canna fumaria principale.
Differenza rispetto al P2T9 standard
Il P2T9 standard è un raccordo a T 90° con derivazione appartenente al sistema doppia parete ISO 25 PLUS.
Il P2T9-RM utilizza invece un ramo laterale monoparete, specificamente pensato per il collegamento diretto del canale da fumo alla canna fumaria coibentata.
ISO 25 PLUS e classificazione G50
Il raccordo appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con configurazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica, nella configurazione certificata, una distanza di 50 mm dai materiali combustibili.
Importante: la classificazione G50 riguarda la configurazione certificata del sistema ISO 25 PLUS. Il ramo monoparete e il canale da fumo collegato possono richiedere distanze differenti dai materiali combustibili, che devono essere verificate separatamente.
Costruzione del sistema ISO 25 PLUS
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Sistema principale: doppia parete isolata
- Ramo laterale: monoparete
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema per fumi umidi e funzionamento in pressione nella configurazione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema ad alta temperatura per fumi umidi o secchi in depressione, con distanza da materiali combustibili G50. |
Varianti e configurazione prodotto
Per una corretta configurazione del raccordo P2T9-RM è necessario selezionare:
- Diametro principale Øi della canna fumaria;
- Diametro ramo Ønr, se previsto come variante;
- Imbocco: Maschio oppure Femmina.
La scelta dell'imbocco deve essere effettuata in funzione del componente monoparete da collegare.
Come leggere il disegno tecnico
- Øi: diametro interno nominale della canna fumaria doppia parete;
- Øe: diametro esterno del sistema ISO 25 PLUS;
- Ønr: diametro nominale del ramo laterale monoparete;
- Hu: altezza complessiva del raccordo;
- A / B: quote di ingombro del raccordo;
- I: profondità di innesto;
- Maschio / Femmina: configurazione dell'imbocco monoparete.
Installazione
Il raccordo deve essere installato rispettando il corretto verso di montaggio sia della canna fumaria doppia parete sia del canale da fumo monoparete.
Il ramo laterale e il canale da fumo devono essere adeguatamente sostenuti, evitando di trasferire carichi meccanici impropri al raccordo a T.
Le distanze dai materiali combustibili devono essere verificate separatamente per il tratto ISO 25 PLUS e per il tratto monoparete.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
