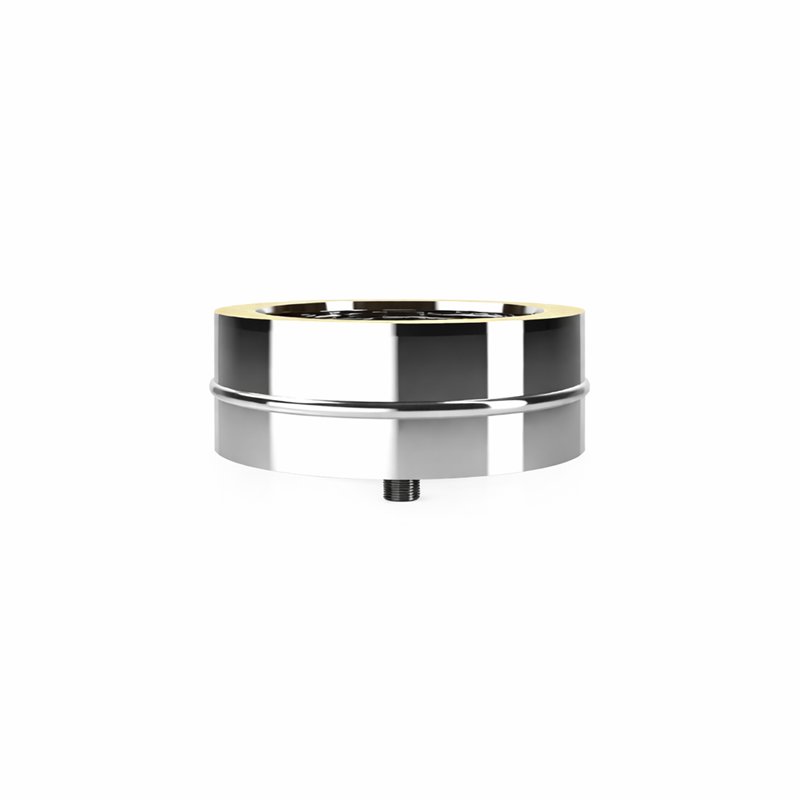

Tappo scarico condensa centrale De Marinis ISO 25 PLUS P2TS
Il tappo scarico condensa De Marinis P2TS è un componente della serie fumaria ISO 25 PLUS destinato alla raccolta e all'evacuazione della condensa che può formarsi all'interno della canna fumaria.
Viene normalmente installato nella parte inferiore del sistema, ad esempio alla base di un raccordo a T o di un tratto verticale, e integra uno scarico centrale con raccordo filettato maschio da 3/4".
Il P2TS è compatibile con il sistema ISO 25 PLUS, caratterizzato da parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS
- Codice famiglia: P2TS
- Tipologia: tappo scarico condensa centrale
- Funzione: raccolta ed evacuazione della condensa
- Scarico: centrale
- Raccordo: filettato maschio 3/4"
- Altezza utile Hu: 40 mm
- Profondità innesto I: 45 mm
- Sistema compatibile: De Marinis ISO 25 PLUS
- Parete interna sistema: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna sistema: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento sistema: lana minerale insufflata spessore 25 mm
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve il tappo P2TS
Durante il funzionamento di una canna fumaria possono formarsi condensati derivanti dal raffreddamento dei prodotti della combustione.
Il P2TS permette di creare un punto di raccolta inferiore e di convogliare la condensa verso un apposito sistema di drenaggio.
È particolarmente indicato nelle installazioni con generatori che possono produrre fumi umidi, come alcune caldaie a condensazione o altri apparecchi funzionanti a basse temperature dei fumi.
Scarico centrale filettato 3/4"
Il tappo integra inferiormente un raccordo filettato maschio da 3/4", al quale può essere collegata la linea di evacuazione della condensa.
Il tubo di drenaggio deve essere realizzato con materiali idonei alle caratteristiche chimiche e alla temperatura della condensa prodotta dal generatore.
Importante: il collegamento allo scarico deve essere progettato evitando ristagni. Quando richiesto dal generatore o dalla normativa applicabile devono essere previsti sifone, neutralizzatore di condensa o altri dispositivi specifici.
Differenza tra P2TS, P2TA e P2TL
La serie ISO 25 PLUS prevede differenti elementi di chiusura e scarico:
- P2TS: tappo con scarico condensa centrale;
- P2TA: tappo cieco di chiusura/ispezione;
- P2TL: tappo con scarico condensa laterale.
La scelta dipende dalla configurazione della canna fumaria, dalla posizione del drenaggio e dalle esigenze di accessibilità dell'impianto.
ISO 25 PLUS e classificazione G50
Il P2TS appartiene alla serie ISO 25 PLUS, sistema doppia parete isolato De Marinis con designazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza di 50 mm dai materiali combustibili nella configurazione certificata dal produttore.
Nota: la classificazione G50 riguarda il sistema ISO 25 PLUS nel suo complesso e deve essere applicata secondo le istruzioni De Marinis. Non va interpretata come caratteristica autonoma del solo tappo.
Costruzione del sistema ISO 25 PLUS
- Parete interna: acciaio inox AISI 316L BA;
- Parete esterna: acciaio inox AISI 304 BA;
- Isolamento: lana minerale ad alta densità spessore 25 mm;
- Giunzione: innesto maschio/femmina;
- Installazione: interna o esterna.
Marcatura e designazioni
La serie ISO 25 PLUS è marcata CE secondo la norma EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione con guarnizione. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema ad alta temperatura per fumi umidi o secchi in depressione, senza guarnizione elastomerica e con distanza da combustibili G50. |
Tabella dimensionale P2TS e codici De Marinis
La tabella seguente riporta i codici e le dimensioni ufficiali De Marinis del tappo scarico condensa centrale P2TS.
| Codice De Marinis | Øi (mm) | Øe (mm) | Hu (mm) | I (mm) |
|---|
| P2TS80 | 80 | 130 | 40 | 45 |
| P2TS100 | 100 | 150 | 40 | 45 |
| P2TS130 | 130 | 180 | 40 | 45 |
| P2TS150 | 150 | 200 | 40 | 45 |
| P2TS180 | 180 | 230 | 40 | 45 |
| P2TS200 | 200 | 250 | 40 | 45 |
| P2TS250 | 250 | 300 | 40 | 45 |
| P2TS300 | 300 | 350 | 40 | 45 |
| P2TS350 | 350 | 400 | 40 | 45 |
Nota dimensionale: De Marinis indica per tutte le varianti P2TS un'altezza utile Hu = 40 mm e una profondità di innesto I = 45 mm. Il diametro esterno Øe è superiore di 50 mm rispetto al diametro interno nominale Øi.
Come leggere il disegno tecnico
- Øi: diametro interno nominale del sistema fumario;
- Øe: diametro esterno della doppia parete;
- Hu: altezza utile del tappo, pari a 40 mm;
- I: quota di innesto, pari a 45 mm;
- scarico: raccordo filettato maschio centrale da 3/4".
Installazione
Il P2TS viene installato nel punto inferiore previsto dal progetto e deve essere collegato a una linea di scarico idonea alla raccolta della condensa.
Il collegamento deve rimanere accessibile per le operazioni di controllo, pulizia e manutenzione.
L'installazione deve essere eseguita da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
