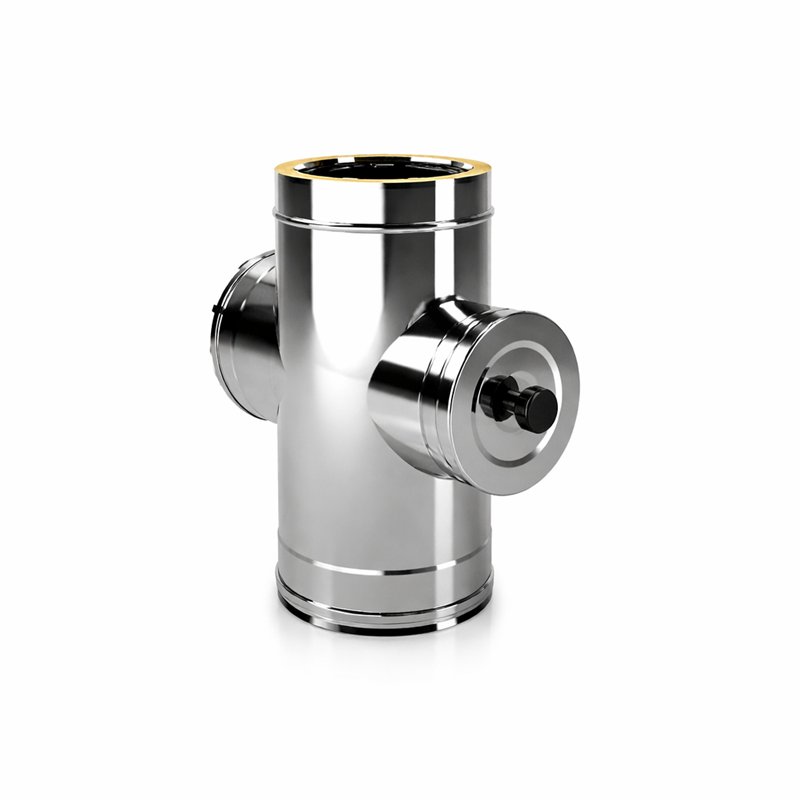

Raccordo a T 90° a croce con ispezione De Marinis ISO 25 PLUS P2TC G50
Il raccordo a T 90° a croce con ispezione De Marinis P2TC è un componente della serie fumaria ISO 25 PLUS G50 progettato per realizzare un collegamento laterale a 90° e, contemporaneamente, predisporre un accesso dedicato all'ispezione del sistema fumario.
La configurazione a croce presenta il condotto verticale principale e due aperture laterali contrapposte: una destinata al collegamento del sistema fumario e l'altra dotata di chiusura per consentire le operazioni di controllo e manutenzione.
Il P2TC è realizzato con parete interna in acciaio inox AISI 316L BA, parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
È disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200 e 250 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS G50
- Codice famiglia: P2TC
- Tipologia: raccordo a T 90° a croce con ispezione
- Angolo derivazione: 90°
- Funzione: collegamento laterale e accesso per ispezione
- Configurazione: croce con apertura di ispezione contrapposta alla derivazione
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Profondità innesto I: 45 mm
- Installazione: interna o esterna
- Diametri disponibili: Ø80, 100, 130, 150, 180, 200 e 250 mm
A cosa serve il raccordo P2TC
Il P2TC viene utilizzato quando è necessario realizzare un innesto laterale a 90° sulla canna fumaria mantenendo contemporaneamente un accesso diretto al condotto per le operazioni di controllo.
La configurazione a croce permette infatti di avere, sul lato opposto rispetto alla derivazione, un punto di ispezione accessibile.
Questa soluzione può essere utile in particolare quando il raccordo è installato in una posizione nella quale è necessario poter effettuare periodicamente:
- ispezione visiva del condotto;
- pulizia;
- rimozione di depositi;
- controlli e manutenzione del sistema fumario.
Differenza tra P2TC e P2T9
Il P2T9 è un raccordo a T 90° tradizionale.
Il P2TC aggiunge invece una seconda apertura contrapposta alla derivazione, dotata di chiusura di ispezione.
Questa caratteristica permette di accedere direttamente alla parte interna del raccordo senza dover smontare il canale da fumo collegato.
Apertura di ispezione ØT
De Marinis identifica con la quota ØT il diametro dell'apertura di ispezione.
Per i diametri da Ø80 a Ø200, ØT coincide con il diametro nominale principale. Nella variante P2TC250 l'apertura di ispezione è invece indicata con ØT = 200 mm.
Nota: l'apertura di ispezione deve rimanere accessibile anche dopo il completamento dell'installazione, in modo da consentire le operazioni di controllo, pulizia e manutenzione previste per il sistema.
ISO 25 PLUS e classificazione G50
Il P2TC appartiene alla serie De Marinis ISO 25 PLUS, sistema fumario doppia parete isolato con configurazione ad alta temperatura:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 identifica una distanza dai materiali combustibili pari a 50 mm nella configurazione certificata dal produttore.
Importante: la classificazione G50 deve essere applicata esclusivamente secondo la configurazione certificata ISO 25 PLUS e le istruzioni di installazione De Marinis. Non costituisce una distanza universale applicabile ad altri sistemi fumari.
Costruzione doppia parete isolata
- Parete interna: acciaio inox AISI 316L BA;
- Parete esterna: acciaio inox AISI 304 BA;
- Isolamento: lana minerale insufflata spessore 25 mm;
- Sistema: doppia parete isolata;
- Installazione: interna o esterna.
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione con guarnizione prevista. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, senza guarnizione elastomerica e con distanza da combustibili G50. |
Tabella dimensionale P2TC e codici De Marinis
La tabella seguente riporta i codici e le quote ufficiali De Marinis del raccordo a croce con ispezione P2TC.
| Codice De Marinis | Øi (mm) | Øe (mm) | Hu (mm) | A (mm) | B (mm) | ØT (mm) | I (mm) |
|---|
| P2TC80 | 80 | 130 | 275 | 160 | 150 | 80 | 45 |
| P2TC100 | 100 | 150 | 275 | 160 | 160 | 100 | 45 |
| P2TC130 | 130 | 180 | 445 | 245 | 175 | 130 | 45 |
| P2TC150 | 150 | 200 | 445 | 245 | 185 | 150 | 45 |
| P2TC180 | 180 | 230 | 445 | 245 | 200 | 180 | 45 |
| P2TC200 | 200 | 250 | 445 | 245 | 210 | 200 | 45 |
| P2TC250 | 250 | 300 | 445 | 245 | 235 | 200 | 45 |
Nota dimensionale: la profondità di innesto I è pari a 45 mm per tutte le varianti. Le quote Hu, A, B e ØT variano in funzione del diametro. Il P2TC è disponibile ufficialmente fino a Ø250 mm.
Come leggere il disegno tecnico
- Øi: diametro interno nominale del sistema fumario;
- Øe: diametro esterno della doppia parete;
- Hu: altezza complessiva utile del raccordo;
- A: quota verticale del centro dell'apertura laterale;
- B: sporgenza laterale del raccordo;
- ØT: diametro dell'apertura di ispezione;
- I: profondità di innesto, pari a 45 mm.
Installazione
Il P2TC deve essere installato rispettando il corretto verso di montaggio del sistema fumario e lasciando completamente accessibile l'apertura di ispezione.
Gli elementi collegati devono essere adeguatamente sostenuti per evitare che carichi meccanici impropri vengano trasferiti al raccordo.
Il punto di ispezione deve poter essere raggiunto per le operazioni periodiche di controllo, pulizia e manutenzione.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e della normativa applicabile.
