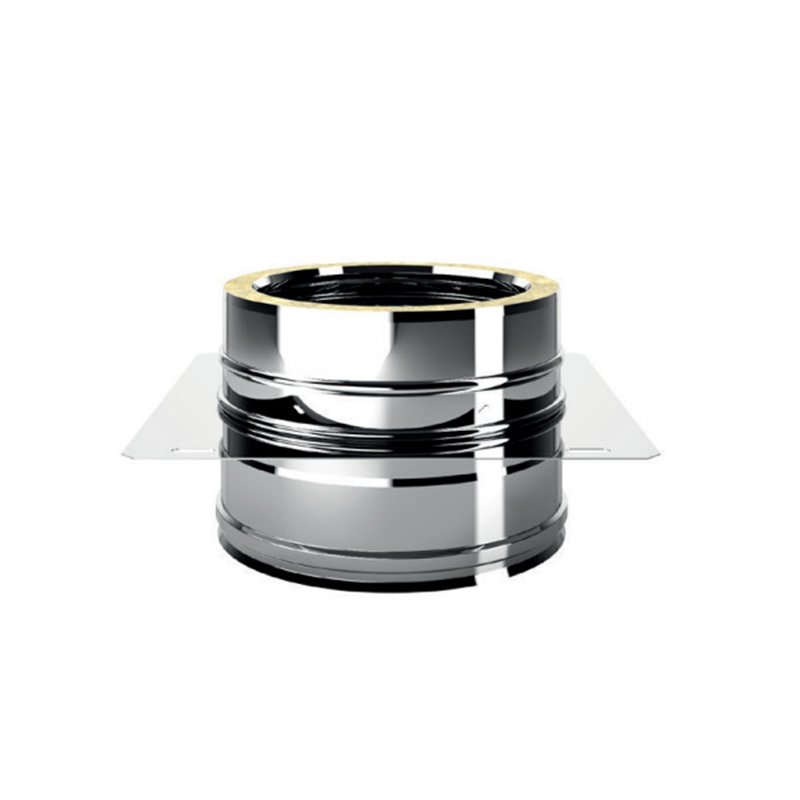

Piastra intermedia di supporto De Marinis ISO 25 PLUS P2PI
La piastra intermedia di supporto De Marinis P2PI è un componente della serie fumaria ISO 25 PLUS progettato per creare un punto strutturale di sostegno lungo lo sviluppo della canna fumaria.
Il componente integra una piastra di supporto e un elemento diritto doppia parete, consentendo di trasferire parte del peso del sistema fumario a una struttura idonea e di ripartire i carichi su più punti.
La parte fumaria presenta una parete interna in acciaio inox austenitico AISI 316L BA, una parete esterna in acciaio inox AISI 304 BA e isolamento in lana minerale insufflata spessore 25 mm.
La P2PI è disponibile nei diametri interni nominali Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: ISO 25 PLUS
- Codice famiglia: P2PI
- Tipologia: piastra intermedia di supporto con elemento diritto
- Funzione: sostegno e ripartizione del peso della canna fumaria
- Parete interna: acciaio inox AISI 316L BA – EN 1.4404
- Parete esterna: acciaio inox AISI 304 BA – EN 1.4301
- Isolamento: lana minerale insufflata spessore 25 mm
- Altezza utile Hu: 130 mm
- Quota Hn: 92 mm
- Profondità innesto I: 45 mm
- Installazione: interna o esterna
- Diametri interni disponibili: Ø80, 100, 130, 150, 180, 200, 250, 300 e 350 mm
A cosa serve la piastra intermedia P2PI
In una canna fumaria verticale il peso degli elementi sovrastanti deve essere sostenuto e distribuito correttamente lungo la struttura.
La P2PI consente di realizzare un punto intermedio di appoggio, evitando che tutto il peso della canna fumaria venga trasferito esclusivamente agli elementi inferiori.
Può essere appoggiata a una struttura adeguatamente dimensionata oppure installata utilizzando gli specifici elementi di supporto previsti dal sistema De Marinis.
Questa funzione risulta particolarmente utile negli sviluppi verticali importanti, dove è necessario prevedere più punti di sostegno per garantire la stabilità meccanica dell'installazione.
Elemento diritto integrato
La P2PI non è una semplice piastra separata: integra un elemento diritto doppia parete ISO 25 PLUS che mantiene la continuità del sistema fumario attraverso il punto di supporto.
De Marinis indica per tutte le varianti:
- Hu = 130 mm;
- Hn = 92 mm;
- I = 45 mm.
La geometria del componente deve essere verificata insieme al disegno tecnico, soprattutto nella progettazione della struttura che dovrà sostenere la piastra.
ISO 25 PLUS e classificazione G50
La piastra P2PI appartiene alla serie De Marinis ISO 25 PLUS, sistema doppia parete isolato caratterizzato dalla certificazione G50 nella configurazione ad alta temperatura.
La relativa designazione è:
T600-N1-W-V2-L50040/050/060-G50
La classificazione G50 consente, nella configurazione certificata dal produttore, una distanza di 50 mm dai materiali combustibili.
Importante: la classificazione G50 deve essere applicata esclusivamente nel rispetto della configurazione certificata ISO 25 PLUS, delle istruzioni De Marinis e delle condizioni previste per l'intero sistema fumario.
Costruzione doppia parete isolata
La parte fumaria della P2PI utilizza la stessa costruzione degli elementi ISO 25 PLUS:
- interno: acciaio inox AISI 316L BA;
- esterno: acciaio inox AISI 304 BA;
- isolamento: lana minerale insufflata spessore 25 mm.
La costruzione isolata contribuisce a mantenere la temperatura dei fumi e a limitare la trasmissione termica verso l'esterno.
Marcatura e designazioni ISO 25 PLUS
Il sistema ISO 25 PLUS è marcato CE secondo la norma europea EN 1856-1:2009.
| Designazione | Configurazione |
|---|
| T200-P1-W-V2-L50040/050-O40 | Sistema fumario / canale da fumo per fumi umidi e funzionamento in pressione fino a 200 Pa nella configurazione con guarnizione. |
| T600-N1-W-V2-L50040/050/060-G50 | Sistema fumario ad alta temperatura per fumi umidi o secchi in depressione, configurazione senza guarnizione elastomerica e distanza da materiali combustibili G50. |
Tabella dimensionale P2PI e codici De Marinis
La tabella seguente riporta le quote ufficiali pubblicate da De Marinis per la piastra intermedia P2PI.
| Codice De Marinis | Ø interno (mm) | Ø esterno (mm) | Hu (mm) | Hn (mm) | I (mm) |
|---|
| P2PI80 | 80 | 130 | 130 | 92 | 45 |
| P2PI100 | 100 | 150 | 130 | 92 | 45 |
| P2PI130 | 130 | 180 | 130 | 92 | 45 |
| P2PI150 | 150 | 200 | 130 | 92 | 45 |
| P2PI180 | 180 | 230 | 130 | 92 | 45 |
| P2PI200 | 200 | 250 | 130 | 92 | 45 |
| P2PI250 | 250 | 300 | 130 | 92 | 45 |
| P2PI300 | 300 | 350 | 130 | 92 | 45 |
| P2PI350 | 350 | 400 | 130 | 92 | 45 |
Nota tecnica: De Marinis indica per tutte le varianti P2PI Hu = 130 mm, Hn = 92 mm e profondità di innesto I = 45 mm. Il diametro esterno è superiore di 50 mm rispetto al diametro interno nominale.
Come leggere il disegno tecnico
- Øi: diametro interno nominale della canna fumaria;
- Øe: diametro esterno del sistema doppia parete;
- Hu: altezza utile dell'elemento, pari a 130 mm;
- Hn: quota verticale della piastra rispetto all'elemento, pari a 92 mm;
- I: profondità di innesto, pari a 45 mm.
Per il corretto dimensionamento del supporto è necessario verificare anche il disegno tecnico della P2PI e le caratteristiche della struttura sulla quale verrà scaricato il peso della canna fumaria.
Installazione e sostegno della canna fumaria
La piastra deve essere appoggiata o fissata a una struttura meccanicamente idonea a sostenere i carichi previsti.
Numero e posizione delle piastre intermedie devono essere determinati considerando altezza della canna fumaria, peso dei componenti, configurazione dell'impianto e indicazioni De Marinis.
La P2PI deve essere installata senza creare tensioni o deformazioni sugli elementi fumari e mantenendo il corretto allineamento degli innesti.
L'installazione deve essere effettuata da personale qualificato nel rispetto della documentazione tecnica De Marinis, delle istruzioni del generatore e delle normative applicabili.
