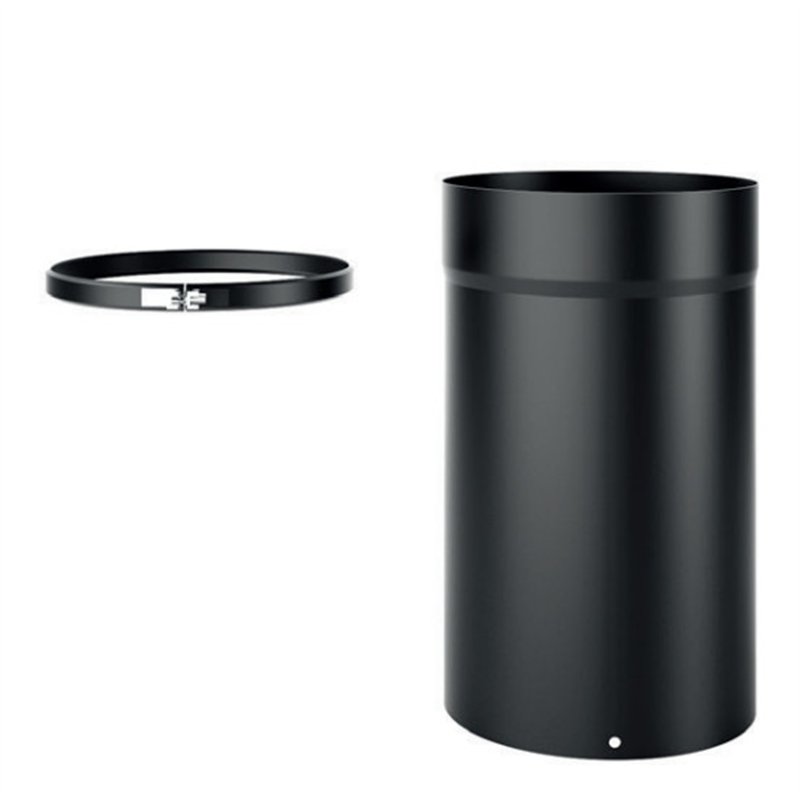

Elemento telescopico De Marinis DESIGN SDET per stufe a legna
L'elemento telescopico De Marinis DESIGN SDET è un componente del sistema fumario DESIGN progettato per regolare e compensare la lunghezza del collegamento di stufe a legna, camini e apparecchi a biomassa.
È realizzato in acciaio al carbonio con spessore di 2 mm e finitura nero opaco resistente alle alte temperature. La robusta costruzione e l'elegante finitura rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.
L'elemento SDET viene inserito all'interno del componente compatibile previsto dal sistema, consentendo di adattare con maggiore precisione lo sviluppo del collegamento fumario quando una misura standard non permette di raggiungere esattamente la quota necessaria.
È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDET
- Tipologia: elemento telescopico
- Funzione: regolazione e compensazione della lunghezza del collegamento fumario
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: sistemi fumari per stufe a legna, camini e biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve l'elemento telescopico DESIGN SDET
L'elemento SDET viene utilizzato quando è necessario adattare con precisione la lunghezza di un tratto del collegamento fumario, evitando di dover ricorrere esclusivamente a elementi lineari di misura fissa.
La funzione telescopica permette di compensare differenze dimensionali tra l'uscita fumi dell'apparecchio e il punto di raccordo con gli altri componenti dell'impianto.
È particolarmente utile durante il montaggio quando la distanza effettiva da coprire non coincide esattamente con le lunghezze standard disponibili.
Prima dell'acquisto è necessario selezionare il diametro corretto, verificando la corrispondenza con gli altri elementi della serie DESIGN utilizzati nell'installazione.
Funzione telescopica
L'elemento SDET è progettato per lavorare in combinazione con i componenti previsti dal sistema DESIGN, consentendo una regolazione della lunghezza utile del collegamento.
La regolazione deve essere eseguita mantenendo il corretto inserimento tra gli elementi e rispettando le quote minime previste dal sistema.
La configurazione finale deve garantire stabilità meccanica, continuità del collegamento e corretta evacuazione dei prodotti della combustione.
Dati tecnici e classificazione
Il componente appartiene al sistema DESIGN conforme alla norma EN 1856-2:2009 ed è progettato per impieghi ad alta temperatura con generatori a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: VM
- Materiale: acciaio al carbonio spessore 2 mm
Tabella dimensionale e codici De Marinis
La tabella seguente identifica le diverse varianti dell'elemento telescopico SDET. Tutte le misure sono espresse in millimetri.
Øn indica il diametro nominale dell'elemento; le quote Hu e I corrispondono alle dimensioni indicate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | Hu (mm) | I (mm) |
|---|
| Nero opaco | SDET120 | 120 | 270 | 55 |
| Nero opaco | SDET130 | 130 | 270 | 55 |
| Nero opaco | SDET140 | 140 | 270 | 55 |
| Nero opaco | SDET150 | 150 | 270 | 55 |
| Nero opaco | SDET160 | 160 | 270 | 55 |
| Nero opaco | SDET180 | 180 | 270 | 55 |
| Nero opaco | SDET200 | 200 | 270 | 55 |
Nota tecnica: per l'elemento telescopico SDET la quota Hu è pari a 270 mm e la quota I a 55 mm. Fare sempre riferimento al disegno tecnico pubblicato nella scheda per verificare la configurazione e le quote di inserimento.
Come leggere il disegno tecnico
Il disegno tecnico presente nella scheda consente di verificare rapidamente le principali quote dell'elemento telescopico prima dell'ordine.
- Øn: diametro nominale
- Hu: quota utile dell'elemento, pari a 270 mm
- I: quota di innesto, pari a 55 mm
- Funzione telescopica: permette di adattare la lunghezza del collegamento fumario
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato permette di identificare con precisione il codice De Marinis corrispondente alla variante necessaria.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
L'elemento telescopico deve essere utilizzato esclusivamente secondo le modalità previste dal sistema DESIGN e con componenti dimensionalmente compatibili.
Installazione
Diametro, posizione dell'elemento telescopico, quota di inserimento e sviluppo complessivo del collegamento devono essere determinati in funzione dell'apparecchio, del sistema fumario e delle normative vigenti.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
