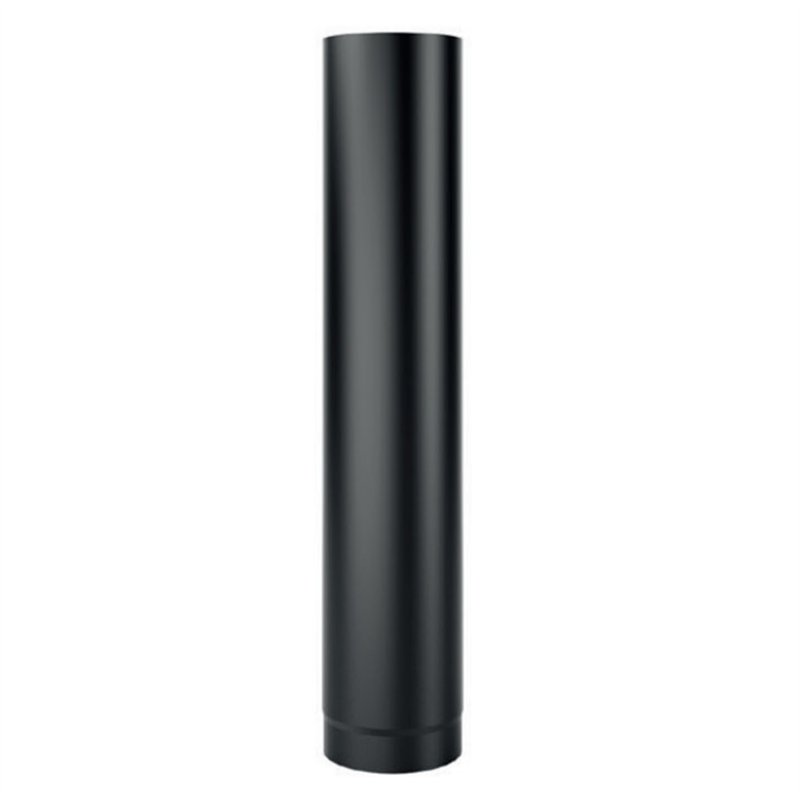

Tubo per stufa a legna De Marinis DESIGN SDT2 da 25 cm

Il tubo lineare De Marinis DESIGN SDT2 da 250 mm è un componente del sistema fumario DESIGN destinato al collegamento di stufe a legna, camini e apparecchi a biomassa.

È realizzato in acciaio al carbonio con spessore di 2 mm e finitura nero opaco resistente alle alte temperature. La robusta costruzione e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.

Il tubo è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm e può essere abbinato agli altri componenti compatibili della serie DESIGN dello stesso diametro.

Caratteristiche principali

• Produttore: De Marinis
• Serie: DESIGN
• Codice famiglia: SDT2
• Tipologia: tubo lineare
• Lunghezza nominale: 250 mm
• Materiale: acciaio al carbonio
• Spessore: 2 mm
• Finitura: nero opaco
• Applicazione: sistemi fumari per stufe a legna, camini e biomassa
• Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
• Classe di temperatura: T600
• Marcatura: CE
• Norma di riferimento: EN 1856-2:2009

A cosa serve il tubo DESIGN SDT2

L'elemento lineare SDT2 viene utilizzato per comporre il collegamento fumario di stufe a legna e camini insieme agli altri tubi, curve, raccordi e accessori compatibili della serie DESIGN.

La lunghezza nominale di 25 cm è particolarmente utile per realizzare o completare tratti brevi del percorso dei fumi, consentendo di adattare con precisione il collegamento tra l'apparecchio e il sistema fumario.

Prima dell'acquisto è importante selezionare il diametro corretto, verificando la corrispondenza con l'uscita fumi dell'apparecchio e con gli altri componenti utilizzati nell'installazione.

Dati tecnici e classificazione

Il componente appartiene al sistema DESIGN conforme alla norma EN 1856-2:2009.

• Classe di temperatura: T600
• Classe di pressione: N1
• Resistenza alla condensa: D
• Classe di resistenza alla corrosione: VM
• Designazione materiale/spessore: L01200-G440

Tabella dimensionale e codici De Marinis

La tabella seguente identifica le diverse varianti del tubo SDT2. Tutte le misure sono espresse in millimetri.

Øn indica il diametro nominale del tubo; le quote Hu e I corrispondono alle dimensioni indicate nel disegno tecnico presente nella scheda prodotto.

Nota tecnica: per questo elemento la quota Hu è pari a 200 mm e la quota I a 50 mm. La lunghezza nominale complessiva del componente è 250 mm. Fare riferimento anche al disegno tecnico pubblicato nella scheda.

Come leggere il disegno tecnico

Il disegno tecnico presente nella scheda permette di verificare rapidamente le quote dimensionali prima dell'acquisto.

• Øn: diametro nominale del tubo
• Hu: quota utile del tratto principale
• I: quota di innesto

Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato consente di individuare con maggiore precisione il componente corretto per l'installazione.

Compatibilità con la serie DESIGN

Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.

Prima di combinare elementi appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.

Installazione

Diametro del tubo, sviluppo del collegamento, numero di curve, distanze di sicurezza e modalità di installazione devono essere determinati in funzione dell'apparecchio, del sistema fumario e delle normative vigenti.

L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
