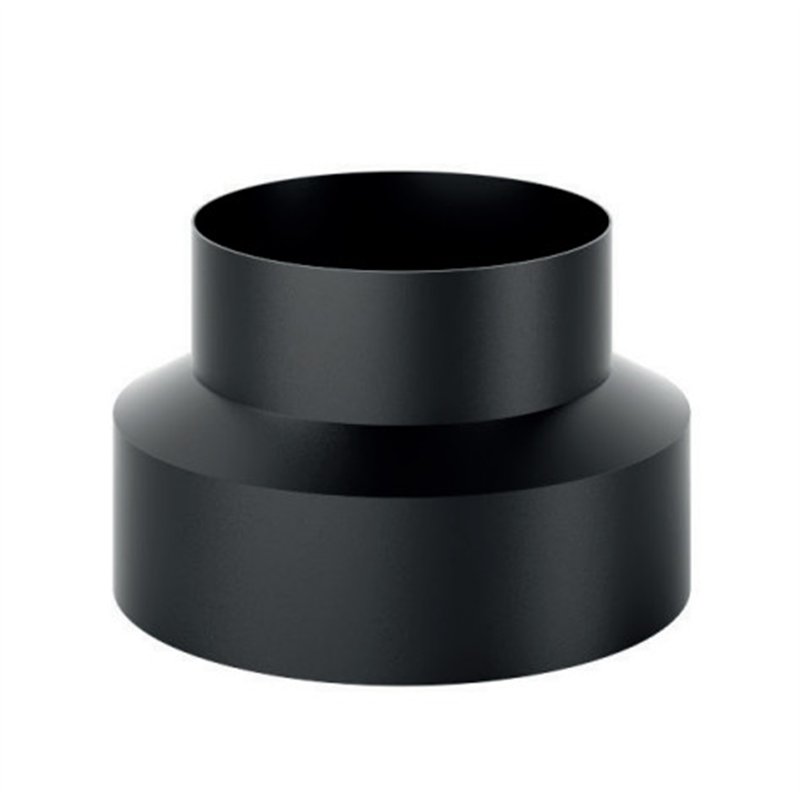

Raccordo riduzione De Marinis DESIGN SDRCR femmina/maschio
Il raccordo riduzione De Marinis DESIGN SDRCR è un componente del sistema fumario DESIGN progettato per ridurre il diametro del canale da fumo, collegando un tratto di sezione maggiore a un elemento di diametro inferiore.
La configurazione è di tipo femmina/maschio: la parte maschio corrisponde al diametro maggiore Øn1, mentre la parte femmina corrisponde al diametro minore Øn2.
Il raccordo è realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco resistente alle alte temperature ed è destinato a collegamenti fumari interni per stufe a legna, camini e apparecchi a biomassa.
La gamma comprende diverse combinazioni di riduzione comprese tra Ø200 e Ø120 mm, consentendo di scegliere il raccordo più adatto alla configurazione dell'impianto.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDRCR
- Tipologia: raccordo riduzione
- Connessione: femmina/maschio
- Funzione: riduzione della sezione di passaggio dei fumi
- Øn1: diametro maggiore lato maschio
- Øn2: diametro minore lato femmina
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: stufe a legna, camini e apparecchi a biomassa
- Gamma diametri: da Ø200 a Ø120 mm secondo la combinazione scelta
- Classe di temperatura: T600
- Classe di pressione: N1
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve il raccordo riduzione DESIGN SDRCR
Il raccordo SDRCR viene utilizzato quando è necessario passare da un diametro maggiore a un diametro inferiore nel percorso del canale da fumo.
Può essere impiegato, ad esempio, quando il tratto proveniente dal sistema fumario presenta un diametro superiore rispetto al diametro richiesto dal componente successivo o dall'ingresso dell'apparecchio.
La riduzione modifica la sezione utile di passaggio dei prodotti della combustione e deve quindi essere scelta tenendo conto delle caratteristiche dell'apparecchio, del progetto del sistema fumario e delle indicazioni del produttore.
Prima dell'acquisto è fondamentale verificare entrambi i diametri: Øn1 identifica il diametro maggiore lato maschio, mentre Øn2 identifica il diametro minore lato femmina.
Connessione femmina/maschio
Nel raccordo SDRCR la parte maschio è associata al diametro maggiore, mentre la parte femmina è associata al diametro minore.
Ad esempio, il codice SDRCR150-120 identifica un raccordo con lato maschio Ø150 mm e lato femmina Ø120 mm.
Questa distinzione è particolarmente importante perché il verso di connessione determina la funzione effettiva del raccordo e non deve essere confuso con il raccordo di maggiorazione SDRCA.
Importante: la riduzione del diametro del canale da fumo deve essere compatibile con le indicazioni del produttore dell'apparecchio e con il dimensionamento del sistema fumario. Il raccordo non deve essere scelto esclusivamente sulla base della compatibilità meccanica degli innesti.
Dati tecnici e classificazione
Il raccordo SDRCR appartiene al sistema De Marinis DESIGN conforme alla norma EN 1856-2:2009, destinato a sistemi fumari metallici modulari e canali da fumo per apparecchi a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: Vm
- Materiale: acciaio al carbonio spessore 2 mm
- Designazione sistema: T600-N1-D-Vm-L01200-GXXXNM*
Tabella dimensionale e codici De Marinis
La tabella seguente riporta le combinazioni disponibili del raccordo riduzione SDRCR. Tutte le quote sono espresse in millimetri.
Øn1 indica il diametro maggiore lato maschio, Øn2 il diametro minore lato femmina; Hu e I corrispondono alle quote riportate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn1 (mm) | Øn2 (mm) | Hu (mm) | I (mm) |
|---|
| Nero opaco | SDRCR130-120 | 130 | 120 | 120 | 50 |
| Nero opaco | SDRCR140-120 | 140 | 120 | 120 | 50 |
| Nero opaco | SDRCR150-120 | 150 | 120 | 120 | 50 |
| Nero opaco | SDRCR140-130 | 140 | 130 | 120 | 50 |
| Nero opaco | SDRCR150-130 | 150 | 130 | 120 | 50 |
| Nero opaco | SDRCR150-140 | 150 | 140 | 120 | 50 |
| Nero opaco | SDRCR160-140 | 160 | 140 | 120 | 50 |
| Nero opaco | SDRCR160-150 | 160 | 150 | 120 | 50 |
| Nero opaco | SDRCR180-150 | 180 | 150 | 120 | 50 |
| Nero opaco | SDRCR180-160 | 180 | 160 | 120 | 50 |
| Nero opaco | SDRCR200-180 | 200 | 180 | 120 | 50 |
Nota tecnica: per tutte le varianti SDRCR la quota Hu è pari a 120 mm e la quota di innesto I è pari a 50 mm. Øn1 identifica il diametro maggiore lato maschio, mentre Øn2 identifica il diametro minore lato femmina. Fare sempre riferimento al disegno tecnico presente nella scheda prodotto.
Come leggere il disegno tecnico
- Øn1: diametro nominale maggiore, lato maschio
- Øn2: diametro nominale minore, lato femmina
- Hu: quota utile del raccordo, pari a 120 mm
- I: quota di innesto, pari a 50 mm
Il confronto tra codice prodotto, tabella dimensionale e disegno tecnico permette di individuare con precisione la riduzione necessaria ed evitare di invertire il verso del raccordo.
Differenza tra SDRCR e SDRCA
Il modello SDRCR è un raccordo di riduzione: consente di passare da un diametro maggiore a uno inferiore.
Il modello SDRCA, invece, svolge la funzione opposta ed è utilizzato come raccordo di maggiorazione.
È quindi importante verificare non soltanto i due diametri, ma anche il verso degli innesti maschio e femmina prima dell'ordine.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e verificare attentamente entrambi i diametri collegati dal raccordo.
Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
La scelta della riduzione deve essere effettuata in funzione dei diametri del collegamento, delle caratteristiche dell'apparecchio e del dimensionamento del sistema fumario.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio, delle indicazioni De Marinis e delle prescrizioni applicabili.
