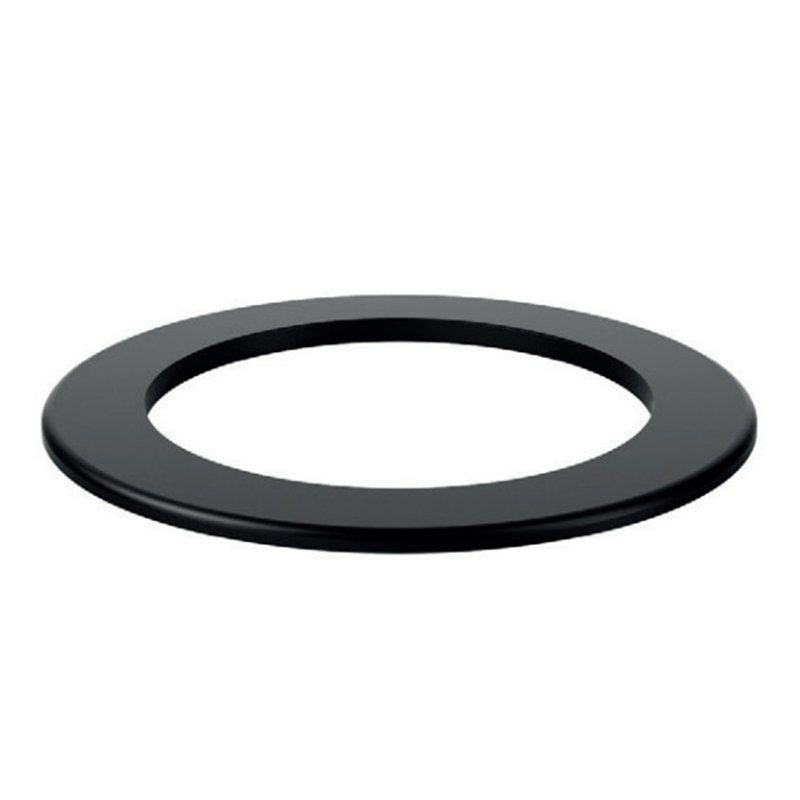

Rosone copriforo bombato De Marinis DESIGN SDRSB per rifinire il passaggio del tubo fumario attraverso pareti o solette. Realizzato in acciaio ferroso spessore 2 mm con finitura nero opaco coordinata alla serie DESIGN. Indicato per stufe a legna, camini e apparecchi a biomassa. Disponibile nei diametri Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Acquisti in sicurezzaAdottiamo tutti gli accorgimenti per rendere sicuro il Tuo acquisto
Spediamo in tutto il mondoAffidiamo la consegna degli ordini ai migliori corrieri
Garanzia TotaleIl Tuo acquisto è garantito anche nel caso di danneggiamento da parte del corriere.
Il rosone copriforo bombato De Marinis DESIGN SDRSB è un accessorio di finitura progettato per coprire e rifinire il foro di passaggio del tubo fumario attraverso una parete, una controparete o una soletta.
La particolare forma bombata consente di ottenere una finitura ordinata attorno al tubo, nascondendo il bordo del foro realizzato nella struttura e migliorando l'aspetto estetico dell'installazione.
Il rosone è realizzato in acciaio ferroso spessore 2 mm con finitura nero opaco, coordinata agli altri componenti della serie De Marinis DESIGN.
È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Il rosone SDRSB viene utilizzato per mascherare il foro di attraversamento del tubo fumario e ottenere una finitura più pulita e regolare nel punto di passaggio attraverso una superficie.
È particolarmente indicato nelle installazioni interne a vista, dove la qualità estetica del raccordo tra tubo e parete contribuisce all'aspetto complessivo della stufa o del camino.
Il rosone non svolge una funzione di raccordo fumario e non modifica il percorso dei prodotti della combustione: viene installato esternamente al tubo come elemento di copertura e finitura.
Prima dell'acquisto è necessario selezionare il diametro corrispondente al tubo utilizzato nell'installazione.
Rispetto a un rosone piano, la configurazione bombata del modello SDRSB crea un profilo rialzato attorno al tubo e consente di coprire in modo più completo la zona di attraversamento.
La finitura nero opaco permette inoltre di mantenere continuità estetica con i tubi e gli altri accessori della serie DESIGN.
Importante: il rosone SDRSB è un elemento di finitura e non sostituisce eventuali sistemi di protezione, isolamento o attraversamento richiesti dalla configurazione dell'impianto. Distanze di sicurezza e modalità di attraversamento devono rispettare le indicazioni tecniche applicabili.
Il rosone SDRSB è progettato per l'impiego con i tubi De Marinis della serie DESIGN.
La serie DESIGN è realizzata in lamiera ferrosa spessore 2 mm verniciata nero opaco ed è destinata a installazioni interne per sistemi fumari metallici, in particolare caminetti e stufe a legna.
Per una corretta compatibilità dimensionale è necessario scegliere il rosone con lo stesso diametro nominale Øn del tubo.
La tabella seguente riporta codici e dimensioni delle diverse varianti del rosone copriforo bombato SDRSB. Tutte le quote sono espresse in millimetri.
Øn indica il diametro nominale del tubo, Øi il diametro interno del rosone e Øe il diametro esterno. Le quote H1 e H2 corrispondono alle dimensioni riportate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | Øi (mm) | Øe (mm) | H1 (mm) | H2 (mm) |
|---|---|---|---|---|---|---|
| Nero opaco | SDRSB120 | 120 | 124 | 185 | 5 | 8 |
| Nero opaco | SDRSB130 | 130 | 134 | 195 | 5 | 8 |
| Nero opaco | SDRSB140 | 140 | 144 | 205 | 5 | 8 |
| Nero opaco | SDRSB150 | 150 | 154 | 215 | 5 | 8 |
| Nero opaco | SDRSB160 | 160 | 164 | 225 | 5 | 8 |
| Nero opaco | SDRSB180 | 180 | 184 | 245 | 5 | 8 |
| Nero opaco | SDRSB200 | 200 | 204 | 265 | 5 | 8 |
Nota tecnica: per tutte le varianti SDRSB le quote H1 e H2 sono rispettivamente 5 mm e 8 mm. Il diametro interno Øi è superiore di 4 mm rispetto al diametro nominale Øn, mentre il diametro esterno Øe varia da 185 a 265 mm in funzione della misura selezionata. Fare sempre riferimento al disegno tecnico presente nella scheda prodotto.
Il confronto tra diametro del tubo, tabella dimensionale e disegno tecnico consente di verificare sia la compatibilità del rosone sia l'ingombro esterno necessario per coprire il foro.
Il rosone viene posizionato attorno al tubo in corrispondenza del punto di attraversamento della parete o della soletta.
La superficie di posa deve consentire un fissaggio stabile e una finitura regolare. L'eventuale sistema di incollaggio o fissaggio deve essere adeguato ai materiali interessati e alle temperature presenti nella zona di installazione.
Il rosone non deve interferire con gli innesti del tubo né essere utilizzato per ridurre le distanze di sicurezza previste dal sistema fumario.
