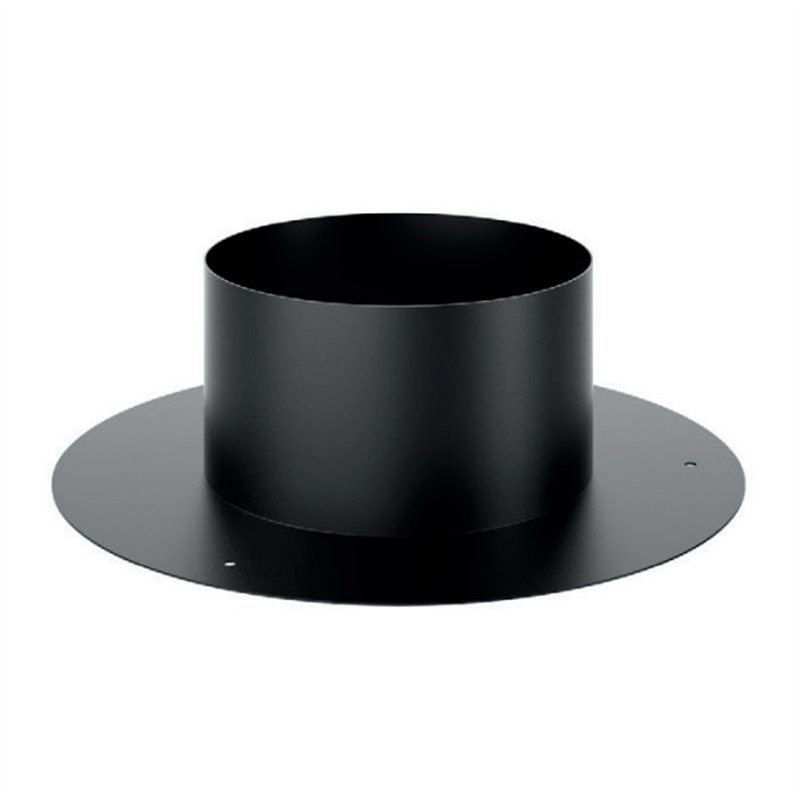

Rosone copriforo passante De Marinis DESIGN SDRP per l'attraversamento di pareti e soffitti con tubi fumari di stufe a legna, camini e apparecchi a biomassa. La struttura passante consente di rifinire il foro e favorire il corretto centraggio del tubo nel punto di attraversamento. Realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco. Disponibile nei diametri Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Acquisti in sicurezzaAdottiamo tutti gli accorgimenti per rendere sicuro il Tuo acquisto
Spediamo in tutto il mondoAffidiamo la consegna degli ordini ai migliori corrieri
Garanzia TotaleIl Tuo acquisto è garantito anche nel caso di danneggiamento da parte del corriere.
Il rosone copriforo passante De Marinis DESIGN SDRP è un accessorio progettato per rifinire l'attraversamento di pareti e soffitti da parte del tubo fumario di stufe a legna, camini e apparecchi a biomassa.
A differenza di un semplice rosone piano, il modello SDRP presenta una parte cilindrica passante con altezza H di 100 mm, che entra nel foro realizzato nella struttura e contribuisce al corretto posizionamento e centraggio del tubo.
Il componente è realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco resistente alle alte temperature, coordinata agli altri elementi della serie De Marinis DESIGN.
È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Il rosone SDRP viene utilizzato principalmente quando il tubo fumario attraversa una parete o un soffitto.
La parte cilindrica che entra nel foro consente di ottenere una finitura più completa rispetto a un rosone esclusivamente superficiale e favorisce il centraggio del tubo nel punto di attraversamento.
La flangia esterna copre invece il bordo del foro, migliorando l'aspetto estetico dell'installazione.
Il componente viene installato attorno al tubo e non costituisce un elemento destinato al convogliamento diretto dei prodotti della combustione.
La caratteristica distintiva del modello SDRP è la presenza di un elemento cilindrico passante lungo 100 mm.
Questo sviluppo permette al rosone di entrare nella zona di attraversamento e di creare una finitura più regolare attorno al tubo rispetto al modello SDRS piano.
La dimensione interna del rosone è leggermente superiore al diametro nominale del tubo per consentirne il corretto inserimento.
Importante: il rosone SDRP è un elemento di finitura e centraggio. Non sostituisce eventuali sistemi certificati di attraversamento, isolamento o protezione richiesti in presenza di materiali combustibili e non consente di ridurre le distanze di sicurezza previste dal sistema fumario.
Il modello SDRS è un rosone copriforo piano che rifinisce superficialmente il foro attorno al tubo.
Il modello SDRP è invece un rosone passante dotato di una parte cilindrica con altezza H pari a 100 mm, particolarmente indicata per attraversamenti di pareti e soffitti.
La scelta dipende quindi dalla geometria dell'installazione e dal tipo di finitura richiesta nel punto di attraversamento.
Il rosone SDRP è progettato per l'impiego con i tubi De Marinis della serie DESIGN.
La serie DESIGN è realizzata in acciaio al carbonio spessore 2 mm con verniciatura nero opaco ad alta temperatura ed è destinata principalmente a installazioni interne per stufe a legna, caminetti e apparecchi a biomassa.
Per una corretta compatibilità dimensionale è necessario selezionare il rosone con lo stesso diametro nominale Øn del tubo.
La tabella seguente riporta codici e dimensioni delle diverse varianti del rosone copriforo passante SDRP. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale del tubo, Øi il diametro interno del rosone, Øe il diametro esterno della flangia e H l'altezza della parte passante.
| Finitura | Codice De Marinis | Øn (mm) | Øi (mm) | Øe (mm) | H (mm) |
|---|---|---|---|---|---|
| Nero opaco | SDRP120 | 120 | 128 | 228 | 100 |
| Nero opaco | SDRP130 | 130 | 138 | 238 | 100 |
| Nero opaco | SDRP140 | 140 | 148 | 248 | 100 |
| Nero opaco | SDRP150 | 150 | 158 | 258 | 100 |
| Nero opaco | SDRP160 | 160 | 168 | 268 | 100 |
| Nero opaco | SDRP180 | 180 | 188 | 288 | 100 |
| Nero opaco | SDRP200 | 200 | 208 | 308 | 100 |
Nota tecnica: per tutte le varianti SDRP l'altezza H della parte passante è pari a 100 mm. Il diametro interno Øi è superiore di 8 mm rispetto al diametro nominale Øn, mentre il diametro esterno Øe è superiore di 108 mm rispetto a Øn. Fare sempre riferimento al disegno tecnico presente nella scheda prodotto.
Il confronto tra diametro del tubo, Øi, Øe e profondità H consente di verificare la compatibilità del rosone con il tubo e con il foro realizzato nella parete o nel soffitto.
Il rosone SDRP viene posizionato nel foro attraversato dal tubo, con la parte cilindrica inserita nella struttura e la flangia esterna appoggiata alla superficie.
Il fissaggio può essere effettuato mediante tasselli, utilizzando sistemi adeguati al materiale della parete o del soffitto.
Il rosone deve essere installato senza interferire con gli innesti del tubo e non deve essere utilizzato come elemento strutturale di sostegno del canale da fumo.
Devono sempre essere rispettate le indicazioni De Marinis, le istruzioni dell'apparecchio e le distanze di sicurezza previste per l'attraversamento.
