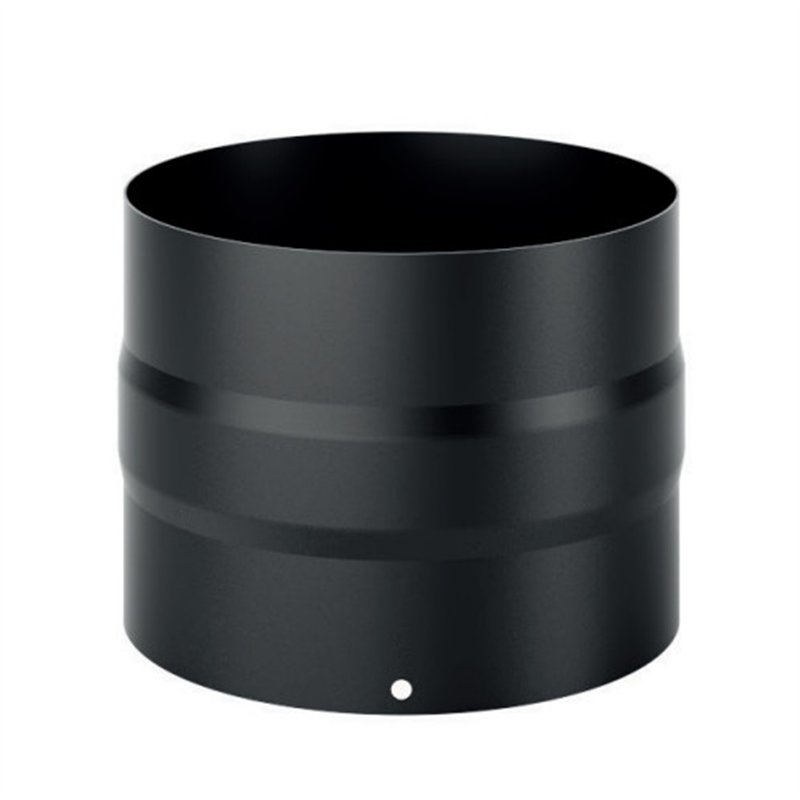

Manicotto maschio/maschio De Marinis DESIGN SDMM per stufe a legna

Il manicotto maschio/maschio De Marinis DESIGN SDMM è un componente del sistema fumario DESIGN utilizzato principalmente per invertire il senso di connessione tra gli elementi del canale da fumo di stufe a legna, camini e apparecchi a biomassa.

La configurazione maschio/maschio permette di raccordare due elementi che presentano entrambi un'estremità femmina nel punto in cui devono essere collegati.

È realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco resistente alle alte temperature. La costruzione robusta e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.

Il manicotto SDMM è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.

Caratteristiche principali

• Produttore: De Marinis
• Serie: DESIGN
• Codice famiglia: SDMM
• Tipologia: manicotto maschio/maschio
• Funzione: inversione del senso di connessione del sistema fumario
• Connessioni: maschio/maschio
• Materiale: acciaio al carbonio
• Spessore: 2 mm
• Finitura: nero opaco
• Applicazione: stufe a legna, camini e apparecchi a biomassa
• Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
• Classe di temperatura: T600
• Classe di pressione: N1
• Marcatura: CE
• Norma di riferimento: EN 1856-2:2009

A cosa serve il manicotto DESIGN SDMM

Il manicotto SDMM viene utilizzato quando è necessario invertire il verso degli innesti all'interno del collegamento fumario.

La configurazione maschio/maschio permette di collegare due componenti che, nel punto di raccordo, presentano entrambi un'estremità femmina.

Il componente viene utilizzato frequentemente alla base del sistema fumario oppure in particolari configurazioni nelle quali è necessario modificare il verso di montaggio degli elementi.

Prima dell'acquisto è necessario selezionare il diametro corretto, verificando la corrispondenza con gli altri componenti della serie DESIGN utilizzati nell'installazione.

Connessione maschio/maschio

Il manicotto SDMM presenta due estremità maschio ed è quindi un raccordo specifico per situazioni nelle quali il normale verso degli innesti deve essere modificato.

Non si tratta di un semplice tratto lineare: la sua funzione è principalmente quella di adattare la geometria delle connessioni tra i componenti del sistema fumario.

Il corretto verso degli innesti deve sempre essere determinato in base alla configurazione dell'impianto e alle indicazioni tecniche del produttore.

Importante: il manicotto SDMM deve essere utilizzato esclusivamente quando la configurazione del sistema richiede un raccordo maschio/maschio. Posizione e verso di montaggio devono essere verificati prima dell'installazione.

Dati tecnici e classificazione

Il manicotto SDMM appartiene al sistema De Marinis DESIGN conforme alla norma EN 1856-2:2009, destinato alla realizzazione di sistemi fumari metallici e canali da fumo per apparecchi a biomassa.

• Classe di temperatura: T600
• Classe di pressione: N1
• Resistenza alla condensa: D
• Classe di resistenza alla corrosione: Vm
• Materiale: acciaio al carbonio spessore 2 mm

Tabella dimensionale e codici De Marinis

La tabella seguente riporta codici e dimensioni delle diverse varianti del manicotto maschio/maschio SDMM. Tutte le quote sono espresse in millimetri.

Øn identifica il diametro nominale; le quote Hu e I corrispondono alle dimensioni riportate nel disegno tecnico presente nella scheda prodotto.

Nota tecnica: per tutte le varianti SDMM la quota Hu è pari a 50 mm e la quota I è pari a 50 mm. Il componente presenta una configurazione maschio/maschio ed è disponibile nei diametri nominali da Ø120 a Ø200 mm. Fare riferimento anche al disegno tecnico pubblicato nella scheda prodotto.

Come leggere il disegno tecnico

• Øn: diametro nominale del manicotto
• Hu: quota utile, pari a 50 mm
• I: quota di innesto, pari a 50 mm
• Connessioni: maschio/maschio

Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato consente di identificare con precisione il codice De Marinis corretto per l'installazione.

Compatibilità con la serie DESIGN

Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.

Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.

Installazione

Diametro, posizione del manicotto e verso degli innesti devono essere determinati in funzione della configurazione complessiva del collegamento fumario.

Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio, delle indicazioni De Marinis e delle prescrizioni applicabili.
