Rosone telescopico modulare De Marinis DESIGN SDRTM per tubo stufa

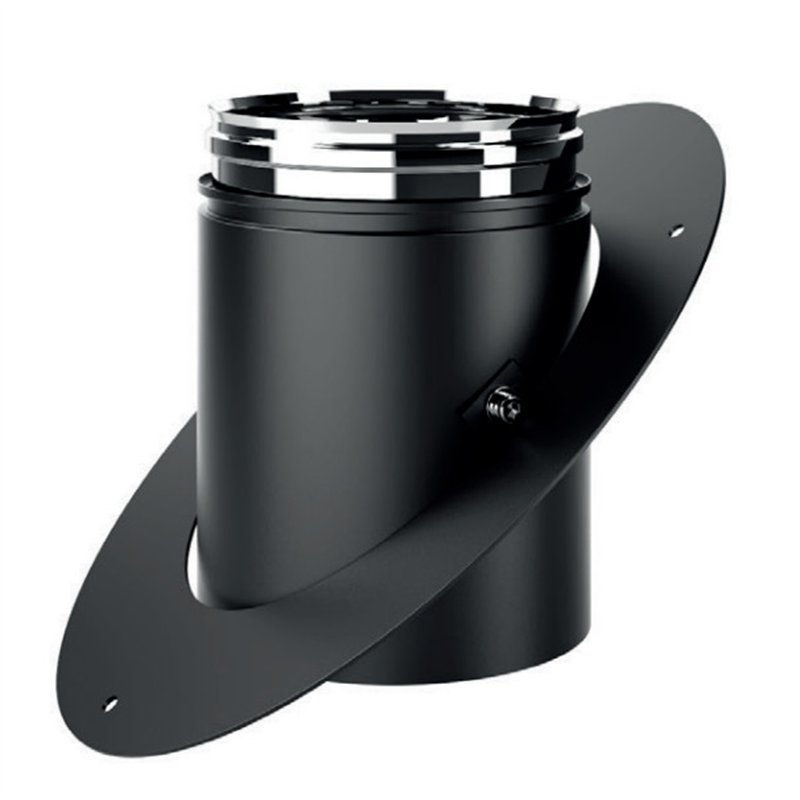

Il rosone telescopico modulare De Marinis DESIGN SDRTM è un accessorio progettato per rifinire l'attraversamento di pareti e soffitti da parte del tubo fumario di stufe a legna, camini e apparecchi a biomassa.

La particolare configurazione telescopica e modulare consente di adattare il rosone alla geometria della zona di attraversamento anche quando il tubo non passa attraverso la superficie con un'inclinazione standard.

Il modello SDRTM permette infatti l'inserimento a parete o soffitto anche con angoli diversi da 0° o 45°, offrendo maggiore flessibilità rispetto ai rosoni telescopici con geometria predefinita.

È realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco resistente alle alte temperature, coordinata ai tubi e agli altri accessori della serie De Marinis DESIGN.

Il rosone viene fissato mediante tasselli ed è provvisto di feltro. È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.

Caratteristiche principali

• Produttore: De Marinis
• Serie: DESIGN
• Codice famiglia: SDRTM
• Tipologia: rosone copriforo telescopico modulare
• Funzione: rifinitura dell'attraversamento di pareti e soffitti
• Configurazione: telescopica e modulare
• Angolazione: adattabile anche ad angoli diversi da 0° e 45°
• Posa: parete o soffitto
• Fissaggio: mediante tasselli
• Dotazione: feltro
• Materiale: acciaio al carbonio
• Spessore: 2 mm
• Finitura: nero opaco
• Applicazione: stufe a legna, camini e apparecchi a biomassa
• Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
• Altezza H: 290 mm
• Compatibilità: sistema De Marinis DESIGN

A cosa serve il rosone DESIGN SDRTM

Il rosone SDRTM viene utilizzato quando il canale da fumo attraversa una parete o un soffitto e la geometria del passaggio richiede una soluzione più adattabile rispetto a un rosone tradizionale.

La configurazione modulare consente di seguire più facilmente l'orientamento del tubo e di ottenere una finitura ordinata attorno al punto di attraversamento.

È particolarmente utile nelle installazioni in cui il tubo presenta un'inclinazione diversa dai classici 0° o 45°.

Il componente viene posizionato attorno al tubo e non costituisce un elemento destinato direttamente al convogliamento dei prodotti della combustione.

Struttura telescopica modulare

La caratteristica distintiva del modello SDRTM è la combinazione tra una struttura telescopica e una configurazione modulare.

Questa soluzione consente di adattare il rosone alla zona di attraversamento senza essere vincolati a una sola angolazione predefinita.

L'altezza indicata da De Marinis è pari a H = 290 mm per tutte le varianti di diametro.

La maggiore flessibilità geometrica distingue SDRTM dai modelli SDRT e SDRT45E, rispettivamente destinati alle configurazioni tradizionali e agli attraversamenti specifici a 45°.

Importante: il rosone SDRTM è un elemento di finitura dell'attraversamento. Non sostituisce eventuali sistemi certificati di isolamento, protezione o attraversamento richiesti in presenza di materiali combustibili e non consente di ridurre le distanze di sicurezza previste per il sistema fumario.

Attraversamenti con angolazioni differenti

Uno dei principali vantaggi del rosone SDRTM è la possibilità di essere utilizzato anche quando il tubo attraversa la superficie con angolazioni differenti da 0° o 45°.

Questa caratteristica risulta utile nelle installazioni in cui la posizione della stufa, l'ingresso nel camino o la geometria dell'ambiente richiedono un percorso inclinato non standard.

La configurazione modulare permette quindi di ottenere una finitura più adatta al percorso effettivo del tubo.

Fissaggio con tasselli e feltro

Il rosone telescopico modulare SDRTM viene fissato alla parete o al soffitto mediante tasselli adeguati al materiale del supporto.

Il componente è inoltre provvisto di feltro, secondo la configurazione prevista per il prodotto.

Il sistema di fissaggio deve mantenere stabile il rosone senza trasferire carichi impropri al tubo fumario o interferire con gli innesti degli altri elementi.

Differenza tra SDRTM, SDRT e SDRT45E

Il modello SDRT è un rosone telescopico destinato agli attraversamenti tradizionali di pareti e soffitti.

Il modello SDRT45E è specificamente configurato per attraversamenti inclinati a 45°.

Il modello SDRTM è invece telescopico modulare e consente una maggiore libertà di adattamento, risultando idoneo anche per angolazioni differenti da 0° e 45°.

La scelta tra i tre modelli deve quindi essere effettuata considerando il diametro del tubo, l'angolo di attraversamento e la geometria della superficie.

Compatibilità con il sistema DESIGN

Il rosone SDRTM è progettato per essere utilizzato con i tubi De Marinis della serie DESIGN.

La serie DESIGN è realizzata in acciaio al carbonio spessore 2 mm con finitura nero opaco ad alta temperatura ed è destinata principalmente a installazioni interne per stufe a legna, camini e apparecchi a biomassa.

Per una corretta compatibilità dimensionale è necessario selezionare il rosone con lo stesso diametro nominale Øn del tubo.

Dati tecnici della serie DESIGN

• Riferimento normativo: EN 1856-2:2009
• Marcatura: CE
• Classe di temperatura del sistema: T600
• Classe di pressione: N1
• Resistenza alla condensa: D
• Classe di resistenza alla corrosione: Vm
• Materiale serie DESIGN: acciaio al carbonio spessore 2 mm
• Applicazione: installazione interna

Tabella dimensionale e codici De Marinis

La tabella seguente riporta codici e dimensioni delle diverse varianti del rosone telescopico modulare SDRTM. Tutte le quote sono espresse in millimetri.

Øn identifica il diametro nominale del tubo, H l'altezza del rosone telescopico modulare e Ød il diametro esterno indicato nel disegno tecnico De Marinis.

Nota tecnica: tutte le varianti SDRTM presentano altezza H = 290 mm. Il diametro esterno Ød varia da 234 mm per Ø120 fino a 314 mm per Ø200 ed è superiore di 114 mm rispetto al diametro nominale Øn. Fare sempre riferimento al disegno tecnico presente nella scheda prodotto.

Come leggere il disegno tecnico

• Øn: diametro nominale del tubo compatibile
• H: altezza del rosone telescopico modulare, pari a 290 mm
• Ød: diametro esterno del rosone
• Configurazione modulare: consente l'adattamento a differenti angolazioni di attraversamento

Il confronto tra diametro del tubo, quota H, diametro esterno Ød, angolo di attraversamento e disegno tecnico consente di verificare correttamente gli ingombri prima dell'installazione.

Installazione

Il rosone SDRTM viene posizionato in corrispondenza dell'attraversamento del tubo attraverso la parete o il soffitto e configurato in funzione dell'angolazione effettiva del passaggio.

Il fissaggio viene effettuato mediante tasselli adeguati al supporto. La presenza del feltro deve essere mantenuta secondo la configurazione prevista dal prodotto.

Il rosone non deve interferire con gli innesti del tubo e non deve essere utilizzato come elemento strutturale di sostegno del canale da fumo.

L'installazione deve essere effettuata da personale qualificato nel rispetto delle indicazioni De Marinis, delle istruzioni dell'apparecchio e delle prescrizioni applicabili.
