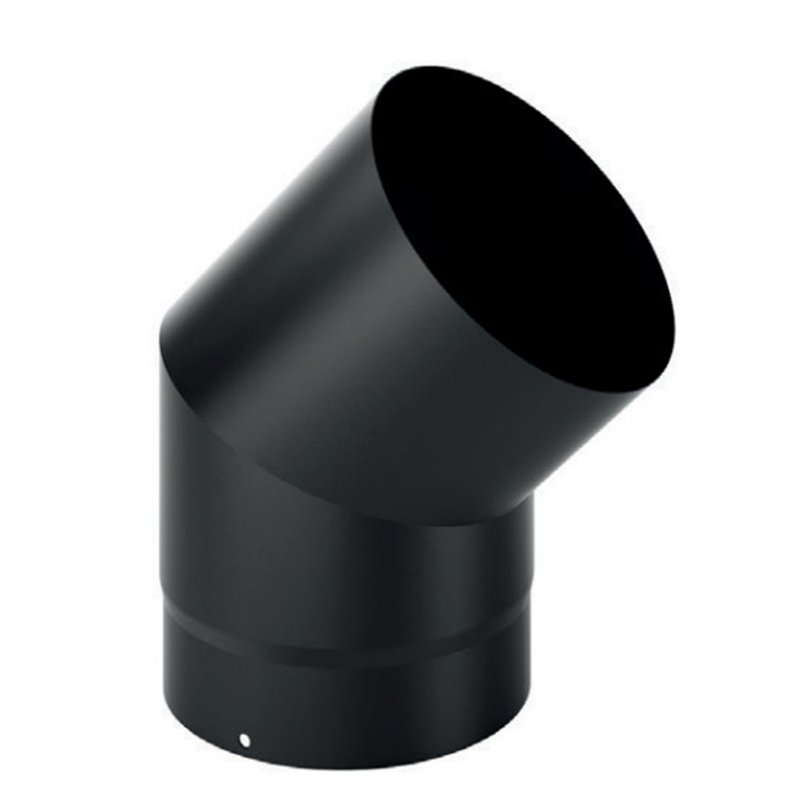

Curva 45° De Marinis DESIGN SDC4 per stufe a legna
La curva a 45° De Marinis DESIGN SDC4 è un componente del sistema fumario DESIGN progettato per realizzare un cambio di direzione di 45° nel collegamento di stufe a legna, camini e apparecchi a biomassa.
È realizzata in acciaio al carbonio con spessore di 2 mm e finitura nero opaco resistente alle alte temperature. La robusta costruzione e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.
La curva SDC4 consente di deviare o disassare il percorso del canale da fumo, permettendo di adattare il collegamento alla posizione dell'apparecchio e all'ingresso della canna fumaria.
È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDC4
- Tipologia: curva fissa a 45°
- Angolazione: 45°
- Funzione: deviazione o disassamento del collegamento fumario
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: stufe a legna, camini e apparecchi a biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve la curva DESIGN SDC4
La curva SDC4 viene utilizzata quando è necessario realizzare una deviazione di 45° nel percorso dei fumi.
Può essere impiegata singolarmente oppure in combinazione con altri elementi del sistema per creare uno spostamento laterale del canale da fumo e raccordare punti non perfettamente allineati.
Rispetto a una curva a 90°, una deviazione a 45° consente generalmente di realizzare un percorso più graduale, quando la configurazione dell'impianto lo permette.
Prima dell'acquisto è necessario selezionare il diametro corretto, verificando la corrispondenza con l'uscita fumi dell'apparecchio e con gli altri componenti della serie DESIGN.
Curva a 45° e configurazione del canale da fumo
Ogni cambio di direzione influisce sul percorso dei prodotti della combustione e deve essere considerato nella progettazione del collegamento fumario.
Numero delle curve, inclinazione, lunghezza dei tratti e sviluppo complessivo del sistema devono essere valutati in funzione delle caratteristiche dell'apparecchio e del tiraggio disponibile.
Importante: la configurazione del canale da fumo deve rispettare le indicazioni del produttore dell'apparecchio e le normative tecniche applicabili. È consigliabile limitare i cambi di direzione non necessari.
Dati tecnici e classificazione
La curva SDC4 appartiene al sistema De Marinis DESIGN conforme alla norma EN 1856-2:2009, destinato alla realizzazione di collegamenti fumari per apparecchi a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: VM
- Materiale: acciaio al carbonio spessore 2 mm
Tabella dimensionale e codici De Marinis
La tabella seguente riporta codici e dimensioni delle diverse varianti della curva a 45° SDC4. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale; le quote A, B, C, D e I corrispondono alle dimensioni riportate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | A (mm) | B (mm) | C (mm) | D (mm) | I (mm) |
|---|
| Nero opaco | SDC4120 | 120 | 60 | 110 | 138 | 78 | 50 |
| Nero opaco | SDC4130 | 130 | 62 | 112 | 141 | 79 | 50 |
| Nero opaco | SDC4140 | 140 | 64 | 114 | 145 | 81 | 50 |
| Nero opaco | SDC4150 | 150 | 66 | 116 | 148 | 82 | 50 |
| Nero opaco | SDC4160 | 160 | 68 | 118 | 152 | 83 | 50 |
| Nero opaco | SDC4180 | 180 | 72 | 122 | 159 | 86 | 50 |
| Nero opaco | SDC4200 | 200 | 76 | 126 | 166 | 89 | 50 |
Nota tecnica: le quote A, B, C e D della curva SDC4 variano in funzione del diametro nominale, mentre la quota di innesto I è pari a 50 mm per tutte le varianti. Fare sempre riferimento al disegno tecnico pubblicato nella scheda prodotto per verificare gli ingombri effettivi.
Come leggere il disegno tecnico
Il disegno tecnico consente di verificare gli ingombri della curva a 45° prima dell'ordine.
- Øn: diametro nominale della curva
- A: quota dimensionale variabile in funzione del diametro
- B: quota di ingombro riportata nel disegno
- C: dimensione complessiva indicata nel disegno tecnico
- D: quota geometrica della curva
- I: quota di innesto, pari a 50 mm
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato permette di verificare lo spazio necessario all'installazione e identificare con precisione il codice De Marinis corretto.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
Diametro, posizione della curva, numero dei cambi di direzione, sviluppo complessivo del collegamento, tiraggio e distanze di sicurezza devono essere valutati in funzione dell'apparecchio e del sistema fumario.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
