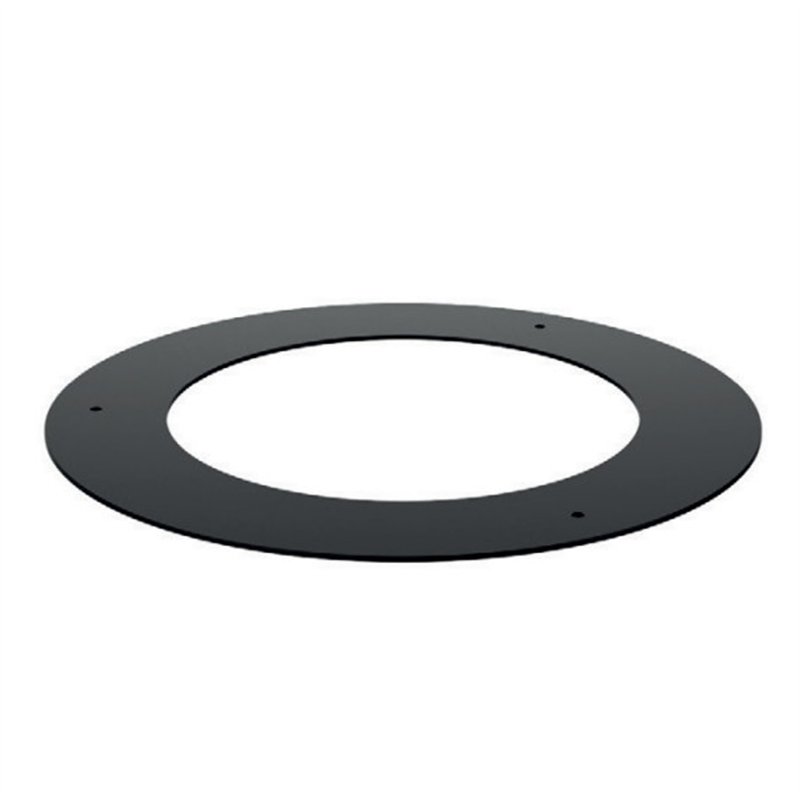

Rosone copriforo piano De Marinis DESIGN SDRS per rifinire il passaggio del tubo fumario attraverso pareti o altre superfici. Realizzato con finitura nero opaco coordinata alla serie DESIGN, consente di coprire il bordo del foro e ottenere una finitura pulita attorno al tubo. Disponibile nei diametri Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Acquisti in sicurezzaAdottiamo tutti gli accorgimenti per rendere sicuro il Tuo acquisto
Spediamo in tutto il mondoAffidiamo la consegna degli ordini ai migliori corrieri
Garanzia TotaleIl Tuo acquisto è garantito anche nel caso di danneggiamento da parte del corriere.
Il rosone copriforo piano De Marinis DESIGN SDRS è un accessorio di finitura progettato per coprire il foro di passaggio del tubo fumario attraverso pareti o altre superfici nelle installazioni di stufe a legna, camini e apparecchi a biomassa.
La configurazione piana permette di ottenere una finitura semplice e ordinata attorno al tubo, nascondendo il bordo del foro realizzato nella parete e migliorando l'aspetto complessivo dell'installazione.
Il rosone presenta una finitura nero opaco coordinata ai tubi e agli altri accessori della serie De Marinis DESIGN, risultando particolarmente indicato per installazioni interne a vista.
È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Il rosone SDRS viene utilizzato per mascherare il bordo del foro attraverso il quale passa il tubo fumario, ottenendo una finitura più regolare e professionale.
È particolarmente utile quando il tubo attraversa una parete interna e il foro realizzato per il passaggio presenta un diametro superiore rispetto al tubo stesso.
Il rosone viene installato esternamente al tubo e non costituisce parte del percorso dei prodotti della combustione.
Prima dell'acquisto è necessario selezionare il diametro corrispondente al tubo utilizzato nell'installazione.
La caratteristica principale del modello SDRS è la sua geometria piana, che permette di ottenere una finitura discreta e con ingombro ridotto rispetto a un rosone bombato.
La superficie esterna di ampio diametro permette di coprire efficacemente il foro attorno al tubo, mentre la finitura nero opaco mantiene continuità estetica con gli altri componenti DESIGN.
Importante: il rosone SDRS è un elemento di finitura. Non sostituisce eventuali sistemi certificati di attraversamento, protezione o isolamento richiesti dalla configurazione dell'impianto e non consente di ridurre le distanze di sicurezza previste.
Il modello SDRS è il rosone copriforo piano, mentre il modello SDRSB presenta una configurazione bombata.
La scelta tra i due modelli dipende principalmente dall'estetica desiderata, dall'ingombro del foro e dalla geometria del punto di attraversamento.
In entrambi i casi è necessario scegliere la variante corrispondente al diametro nominale del tubo utilizzato.
Il rosone SDRS è progettato per essere abbinato ai tubi De Marinis della serie DESIGN.
La serie DESIGN è destinata a installazioni interne per stufe a legna, caminetti e apparecchi a biomassa e utilizza una finitura nero opaco coordinata tra tubi e accessori.
Per una corretta compatibilità dimensionale è necessario selezionare il rosone con lo stesso diametro nominale Øn del tubo.
La tabella seguente riporta codici e dimensioni delle diverse varianti del rosone copriforo piano SDRS. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale del tubo, Øi il diametro interno del rosone e Øe il diametro esterno complessivo indicato nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | Øi (mm) | Øe (mm) |
|---|---|---|---|---|
| Nero opaco | SDRS120 | 120 | 128 | 228 |
| Nero opaco | SDRS130 | 130 | 138 | 238 |
| Nero opaco | SDRS140 | 140 | 148 | 248 |
| Nero opaco | SDRS150 | 150 | 158 | 258 |
| Nero opaco | SDRS160 | 160 | 168 | 268 |
| Nero opaco | SDRS180 | 180 | 188 | 288 |
| Nero opaco | SDRS200 | 200 | 208 | 308 |
Nota tecnica: per tutte le varianti SDRS il diametro interno Øi è superiore di 8 mm rispetto al diametro nominale Øn. Il diametro esterno Øe è superiore di 108 mm rispetto a Øn e varia da 228 a 308 mm. Fare sempre riferimento al disegno tecnico presente nella scheda prodotto.
Il confronto tra diametro del tubo, diametro interno Øi e diametro esterno Øe consente di verificare sia la compatibilità con il tubo sia la superficie effettivamente coperta attorno al foro.
Il rosone SDRS viene posizionato attorno al tubo nel punto di attraversamento della parete o della superficie da rifinire.
La posa deve essere eseguita in modo che il rosone aderisca correttamente alla superficie senza interferire con gli innesti del tubo.
Eventuali sistemi di fissaggio devono essere adeguati ai materiali e alle temperature presenti nella zona di installazione. Il rosone non deve essere utilizzato per sostenere il tubo né per modificare le distanze di sicurezza previste dal sistema fumario.
