Elemento De Marinis DESIGN SDPF da 25 cm con presa sonda fumi

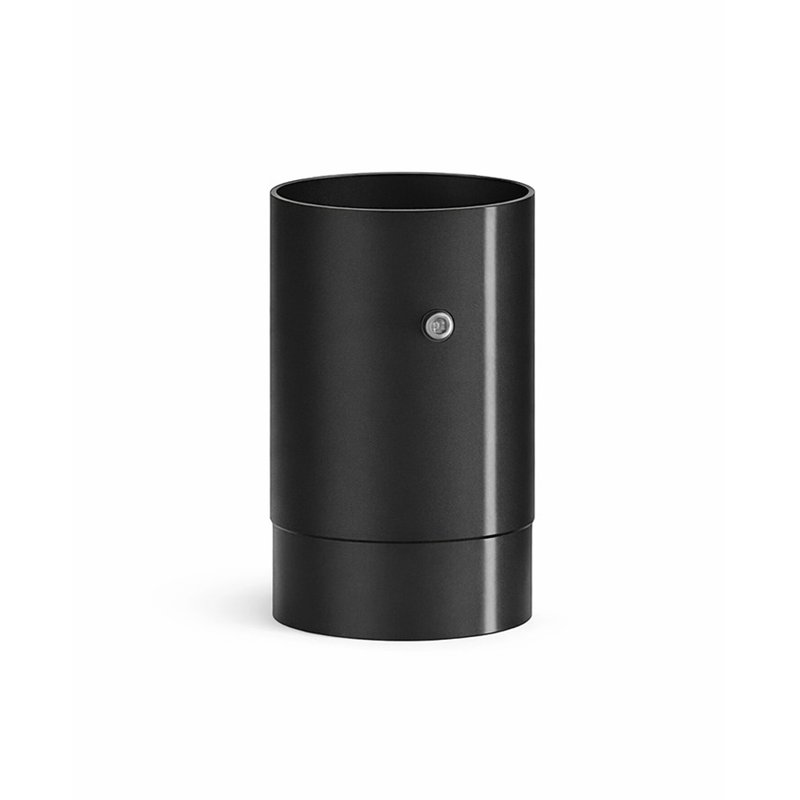

L'elemento lineare De Marinis DESIGN SDPF da 250 mm è un componente del sistema fumario DESIGN dotato di presa per l'inserimento della sonda di controllo e analisi dei fumi.
È progettato per il collegamento di stufe a legna, camini e apparecchi a biomassa e consente di predisporre un punto dedicato alle operazioni di verifica dei prodotti della combustione.
Il componente è realizzato in acciaio al carbonio con spessore di 2 mm e finitura nero opaco resistente alle alte temperature. La struttura robusta e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.
È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDPF
- Tipologia: elemento lineare con presa sonda fumi
- Lunghezza nominale: 250 mm
- Funzione: predisposizione per controllo e analisi dei fumi
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: sistemi fumari per stufe a legna, camini e biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve l'elemento DESIGN SDPF
L'elemento SDPF combina la funzione di un tratto lineare da 25 cm con una presa dedicata all'inserimento della sonda per il controllo dei fumi.
La predisposizione consente al tecnico di effettuare operazioni di controllo e analisi dei prodotti della combustione attraverso un punto specifico e accessibile del collegamento fumario.
Il componente è particolarmente utile quando occorre predisporre un punto di campionamento dei fumi per le verifiche tecniche dell'impianto.
Prima dell'acquisto è necessario selezionare il diametro corretto, verificando la corrispondenza con l'uscita fumi dell'apparecchio e con gli altri componenti utilizzati nell'installazione.
Presa per sonda di controllo fumi
La sede integrata permette l'inserimento della strumentazione utilizzata dal tecnico per il campionamento e l'analisi dei fumi.
La posizione dell'elemento all'interno del collegamento fumario deve essere scelta in funzione delle caratteristiche dell'apparecchio, delle modalità di misurazione previste e delle prescrizioni tecniche applicabili.
La presenza della presa sonda facilita le operazioni di controllo, ma non sostituisce la corretta individuazione del punto di campionamento da parte del tecnico qualificato.
Dati tecnici e classificazione
Il componente appartiene al sistema DESIGN conforme alla norma EN 1856-2:2009 ed è destinato a installazioni interne con apparecchi alimentati a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: VM
- Materiale: acciaio al carbonio spessore 2 mm
Tabella dimensionale e codici De Marinis
La tabella seguente identifica le diverse varianti dell'elemento SDPF da 250 mm con presa sonda fumi. Tutte le misure sono espresse in millimetri.
Øn indica il diametro nominale del tubo; le quote Hu e I corrispondono alle dimensioni indicate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | Hu (mm) | I (mm) |
|---|
| Nero opaco | SDPF120 | 120 | 200 | 50 |
| Nero opaco | SDPF130 | 130 | 200 | 50 |
| Nero opaco | SDPF140 | 140 | 200 | 50 |
| Nero opaco | SDPF150 | 150 | 200 | 50 |
| Nero opaco | SDPF160 | 160 | 200 | 50 |
| Nero opaco | SDPF180 | 180 | 200 | 50 |
| Nero opaco | SDPF200 | 200 | 200 | 50 |
Nota tecnica: per l'elemento SDPF la quota Hu è pari a 200 mm e la quota I a 50 mm, per una lunghezza nominale complessiva di 250 mm. Il componente è dotato di presa per l'inserimento della sonda di controllo fumi. Fare riferimento anche al disegno tecnico pubblicato nella scheda prodotto.
Come leggere il disegno tecnico
Il disegno tecnico presente nella scheda consente di verificare rapidamente dimensioni e configurazione del componente prima dell'ordine.
- Øn: diametro nominale del tubo
- Hu: quota utile del tratto principale, pari a 200 mm
- I: quota di innesto, pari a 50 mm
- Presa sonda: sede predisposta per il controllo e l'analisi dei fumi
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato consente di identificare con precisione il codice De Marinis corrispondente alla variante necessaria.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
Diametro del tubo, posizione della presa sonda, sviluppo del collegamento, distanze di sicurezza e modalità di installazione devono essere determinati in funzione dell'apparecchio, del sistema fumario e delle normative vigenti.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
