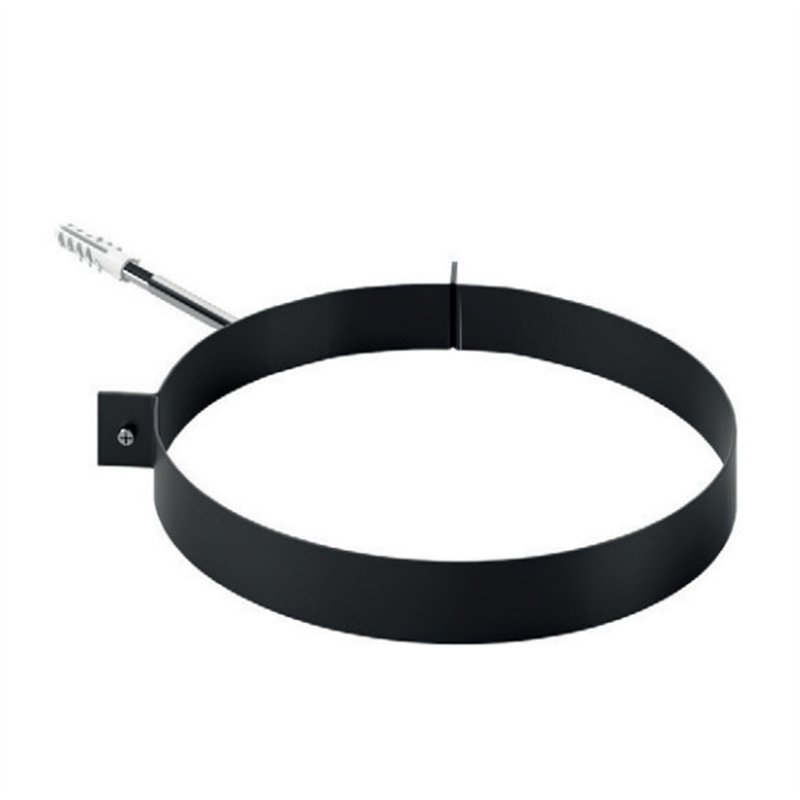

Collare a muro con tassello De Marinis DESIGN SDCM
Il collare a muro De Marinis DESIGN SDCM è un accessorio destinato al fissaggio e al sostegno dei tubi del sistema fumario utilizzati per il collegamento di stufe a legna, camini e apparecchi a biomassa.
Il collare permette di ancorare il tubo alla parete, contribuendo a mantenere il tratto fumario nella posizione prevista dall'installazione e limitando movimenti o disallineamenti del collegamento.
È fornito con tassello per il fissaggio a muro e presenta una finitura nero opaco coordinata agli altri componenti della serie De Marinis DESIGN, risultando particolarmente adatto anche alle installazioni interne a vista.
Il collare SDCM è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDCM
- Tipologia: collare a muro con tassello
- Funzione: fissaggio e sostegno del tubo rispetto alla parete
- Fissaggio: mediante tassello a muro
- Finitura: nero opaco
- Applicazione: tubi per stufe a legna, camini e sistemi a biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Quota H: 25 mm
- Compatibilità: serie De Marinis DESIGN
A cosa serve il collare DESIGN SDCM
Il collare SDCM viene utilizzato per vincolare il tubo fumario alla parete e contribuire alla stabilità del collegamento.
È particolarmente utile nei tratti verticali o nelle configurazioni in cui il tubo corre in prossimità di una parete e necessita di un punto di sostegno meccanico.
Il collare non modifica il percorso dei fumi e non costituisce un elemento di raccordo: la sua funzione è esclusivamente quella di supportare e mantenere in posizione il tubo.
Prima dell'acquisto è necessario selezionare il diametro corrispondente al tubo sul quale deve essere installato.
Fissaggio del tubo alla parete
Il collare avvolge esternamente il tubo e viene collegato al supporto murario tramite il sistema di fissaggio previsto.
La posizione dei collari deve essere definita in funzione dello sviluppo del collegamento, del peso dei componenti e delle caratteristiche della parete sulla quale viene effettuato il fissaggio.
Importante: il tipo di tassello e il sistema di ancoraggio devono essere adeguati alla natura e alla resistenza del supporto murario. Il collare non deve essere utilizzato come unico elemento strutturale per sostenere configurazioni non previste dal sistema.
Compatibilità con il sistema DESIGN
Il modello SDCM è progettato per essere utilizzato con i tubi e componenti De Marinis della serie DESIGN.
Ogni variante è associata a uno specifico diametro nominale; è quindi importante scegliere il collare con lo stesso Ø del tubo da fissare.
L'utilizzo di componenti appartenenti alla stessa serie consente inoltre di mantenere uniformità estetica grazie alla finitura nero opaco coordinata.
Tabella dimensionale e codici De Marinis
La tabella seguente riporta i codici disponibili del collare a muro SDCM. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale del tubo compatibile, mentre H corrisponde alla quota indicata nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | H (mm) |
|---|
| Nero opaco | SDCM120 | 120 | 25 |
| Nero opaco | SDCM130 | 130 | 25 |
| Nero opaco | SDCM140 | 140 | 25 |
| Nero opaco | SDCM150 | 150 | 25 |
| Nero opaco | SDCM160 | 160 | 25 |
| Nero opaco | SDCM180 | 180 | 25 |
| Nero opaco | SDCM200 | 200 | 25 |
Nota tecnica: il collare SDCM è disponibile nei diametri nominali da Ø120 a Ø200 mm e presenta una quota H pari a 25 mm per tutte le varianti. Selezionare sempre il collare corrispondente al diametro del tubo e fare riferimento al disegno tecnico presente nella scheda prodotto.
Come leggere il disegno tecnico
- Øn: diametro nominale del tubo compatibile
- H: quota del collare, pari a 25 mm
- Collare: elemento di serraggio attorno al tubo
- Tassello: elemento per il fissaggio alla parete
Il confronto tra diametro selezionato, tabella dimensionale e disegno tecnico consente di identificare con precisione il codice De Marinis corretto.
Installazione
Il collare deve essere posizionato in modo da garantire un fissaggio stabile del tubo senza deformarlo o interferire con gli innesti degli altri componenti.
La distanza tra i punti di fissaggio e il numero dei collari necessari devono essere valutati in base alla configurazione dell'impianto e alle indicazioni tecniche del sistema.
L'installazione deve essere effettuata da personale qualificato, utilizzando sistemi di ancoraggio adeguati al supporto murario e nel rispetto delle prescrizioni applicabili.
