Raccordo a T 90° con tappo De Marinis DESIGN SDT9 per stufe a legna

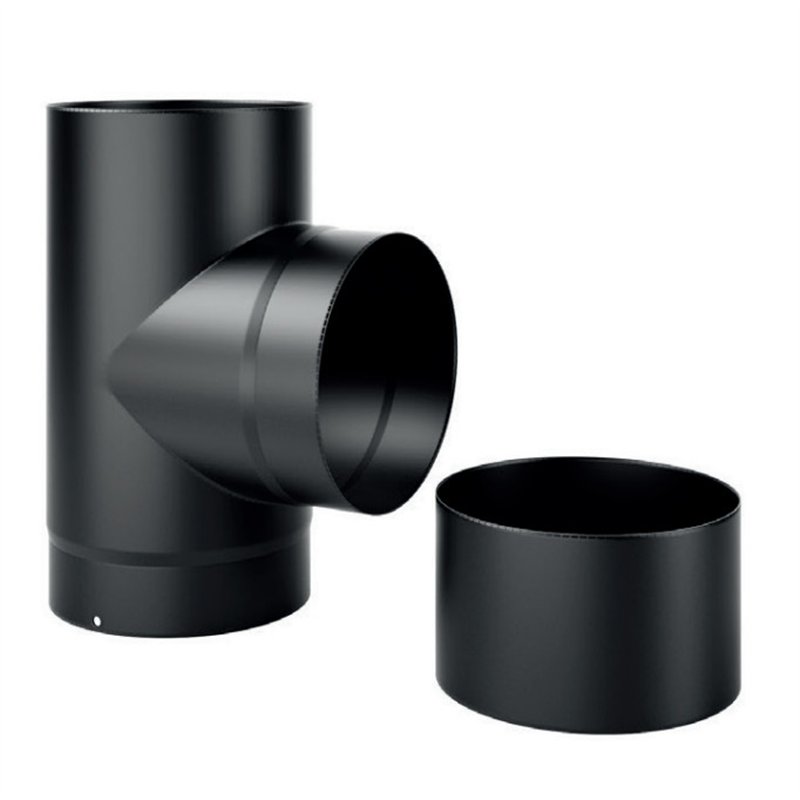

Il raccordo a T 90° De Marinis DESIGN SDT9 è un componente del sistema fumario DESIGN progettato per collegare un tratto orizzontale a un tratto verticale del canale da fumo di stufe a legna, camini e apparecchi a biomassa.
Il raccordo è dotato di tappo inferiore removibile, utile per consentire l'accesso alla parte bassa del raccordo durante le operazioni di controllo, pulizia e manutenzione.
È realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco resistente alle alte temperature. La costruzione robusta e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.
L'uscita orizzontale è di tipo maschio. Il raccordo è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDT9
- Tipologia: raccordo a T 90° con tappo inferiore
- Angolazione derivazione: 90°
- Uscita orizzontale: maschio
- Funzione: collegamento tra tratto orizzontale e verticale del canale da fumo
- Ispezione: tappo inferiore removibile
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: stufe a legna, camini e apparecchi a biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve il raccordo a T DESIGN SDT9
Il raccordo SDT9 viene utilizzato principalmente per creare il collegamento a 90° tra un tratto orizzontale proveniente dall'apparecchio e il tratto verticale del sistema fumario.
Questa configurazione è frequente quando l'uscita fumi della stufa è posteriore oppure quando il collegamento deve raggiungere un tratto verticale posizionato dietro o lateralmente rispetto all'apparecchio.
Il raccordo a T consente inoltre di mantenere un accesso nella parte inferiore grazie al tappo removibile, facilitando le operazioni di controllo e pulizia.
Prima dell'acquisto è necessario selezionare il diametro corretto, verificando la corrispondenza con l'uscita fumi dell'apparecchio e con gli altri componenti della serie DESIGN.
Tappo inferiore per ispezione e pulizia
Il raccordo SDT9 è dotato di un tappo nella parte inferiore che permette di accedere al punto in cui possono accumularsi fuliggine e residui della combustione.
La presenza di questo accesso facilita le operazioni periodiche di manutenzione e consente di controllare il raccordo senza dover necessariamente smontare gli altri elementi del collegamento fumario.
In fase di installazione è quindi importante mantenere il tappo facilmente accessibile.
Importante: il tappo inferiore deve essere correttamente posizionato e richiuso prima dell'utilizzo dell'apparecchio. Controllo, pulizia e manutenzione del sistema fumario devono essere effettuati secondo le indicazioni del produttore e le prescrizioni applicabili.
Dati tecnici e classificazione
Il raccordo SDT9 appartiene al sistema De Marinis DESIGN conforme alla norma EN 1856-2:2009, destinato a sistemi fumari metallici modulari e canali da fumo per caminetti e stufe a legna.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: Vm
- Materiale: lamiera ferrosa spessore 2 mm
- Designazione sistema: T600-N1-D-Vm-L01200-GXXXNM*
Tabella dimensionale e codici De Marinis
La tabella seguente riporta codici e dimensioni delle diverse varianti del raccordo a T 90° con tappo SDT9. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale; le quote Hu, B, A e I corrispondono alle dimensioni riportate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | Hu (mm) | B (mm) | A (mm) | I (mm) |
|---|
| Nero opaco | SDT9120 | 120 | 270 | 90 | 160 | 50 |
| Nero opaco | SDT9130 | 130 | 280 | 95 | 165 | 50 |
| Nero opaco | SDT9140 | 140 | 290 | 100 | 170 | 50 |
| Nero opaco | SDT9150 | 150 | 300 | 105 | 175 | 50 |
| Nero opaco | SDT9160 | 160 | 310 | 110 | 180 | 50 |
| Nero opaco | SDT9180 | 180 | 330 | 120 | 190 | 50 |
| Nero opaco | SDT9200 | 200 | 350 | 130 | 200 | 50 |
Nota tecnica: le quote Hu, A e B del raccordo SDT9 variano in funzione del diametro nominale, mentre la quota di innesto I è pari a 50 mm per tutte le varianti. Il raccordo è dotato di tappo inferiore removibile e uscita orizzontale maschio. Fare sempre riferimento al disegno tecnico pubblicato nella scheda prodotto.
Come leggere il disegno tecnico
- Øn: diametro nominale del raccordo
- Hu: altezza utile indicata nel disegno tecnico
- A: quota relativa all'ingombro della derivazione
- B: quota dimensionale del raccordo variabile secondo il diametro
- I: quota di innesto, pari a 50 mm
- Tappo inferiore: accesso removibile per controllo e pulizia
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato permette di verificare gli ingombri effettivi del raccordo e identificare con precisione il codice De Marinis corretto.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
Diametro, orientamento del raccordo, accessibilità del tappo inferiore, sviluppo del tratto orizzontale, configurazione del tratto verticale e tiraggio devono essere valutati in funzione dell'apparecchio e del sistema fumario.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
