Curva 90° con ispezione De Marinis DESIGN SDC9I per stufe a legna

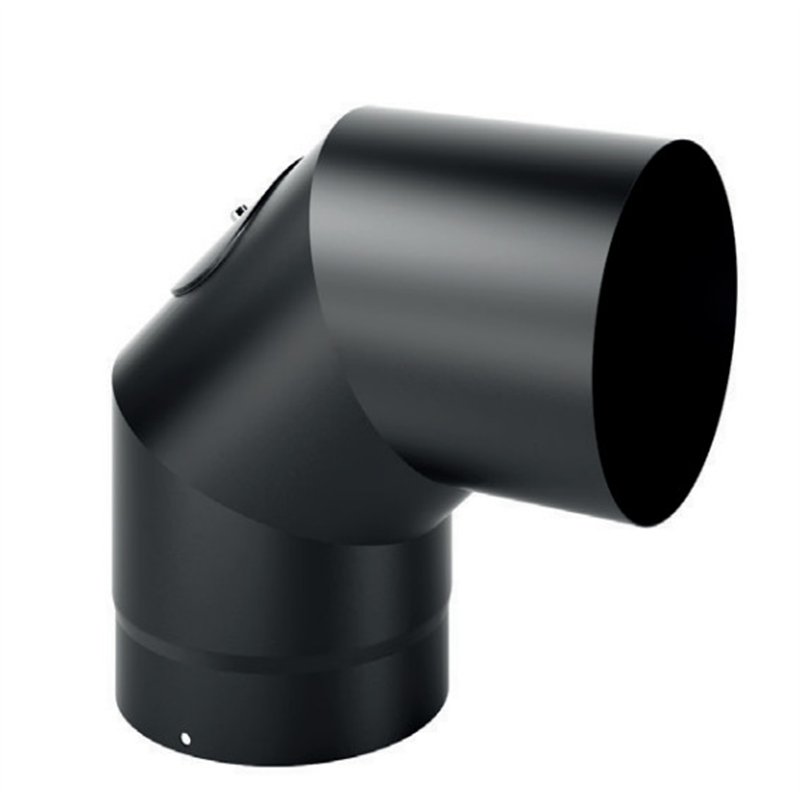

La curva a 90° De Marinis DESIGN SDC9I è un componente del sistema fumario DESIGN progettato per realizzare un cambio di direzione di 90° nel collegamento di stufe a legna, camini e apparecchi a biomassa.
A differenza della curva standard SDC9, il modello SDC9I è dotato di apertura di ispezione, che consente di accedere più facilmente all'interno del raccordo durante le operazioni periodiche di controllo e pulizia del canale da fumo.
È realizzata in acciaio al carbonio con spessore di 2 mm e finitura nero opaco resistente alle alte temperature. La robusta costruzione e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.
La curva è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDC9I
- Tipologia: curva a 90° con ispezione
- Angolazione: 90°
- Funzione: cambio di direzione del canale da fumo con accesso per ispezione e pulizia
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: stufe a legna, camini e apparecchi a biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve la curva DESIGN SDC9I
La curva SDC9I viene utilizzata quando il collegamento fumario necessita di un cambio di direzione di 90° e si desidera contemporaneamente predisporre un punto accessibile per l'ispezione e la pulizia.
Può essere impiegata, ad esempio, per raccordare un tratto verticale a un tratto orizzontale oppure per raggiungere un ingresso della canna fumaria non allineato con l'uscita fumi dell'apparecchio.
La presenza dell'apertura di ispezione facilita le operazioni di manutenzione del raccordo, consentendo al tecnico di accedere alla parte interna della curva senza dover necessariamente smontare il collegamento.
Prima dell'acquisto è necessario selezionare il diametro corretto, verificandone la corrispondenza con l'uscita fumi della stufa e con gli altri componenti del sistema fumario.
Apertura di ispezione e pulizia
La caratteristica distintiva della SDC9I è la presenza di un accesso dedicato all'ispezione della curva.
Durante il funzionamento di una stufa a legna possono infatti depositarsi fuliggine e residui della combustione nelle parti del collegamento maggiormente soggette a cambi di direzione.
Disporre di un punto di accesso facilita il controllo periodico e le operazioni di pulizia previste dal piano di manutenzione dell'impianto.
Importante: l'apertura di ispezione deve essere correttamente richiusa prima dell'utilizzo dell'apparecchio. Controllo, pulizia e manutenzione del sistema fumario devono essere effettuati secondo le indicazioni del produttore e le prescrizioni applicabili.
Curva a 90° e configurazione del canale da fumo
Ogni cambio di direzione introduce una variazione nel percorso dei prodotti della combustione e può influenzare il comportamento del tiraggio.
Numero delle curve, posizione, lunghezza dei tratti orizzontali e sviluppo complessivo del collegamento devono quindi essere valutati in funzione delle caratteristiche dell'apparecchio e della canna fumaria.
La configurazione del canale da fumo deve rispettare le indicazioni del produttore della stufa e le normative tecniche applicabili.
Dati tecnici e classificazione
La curva SDC9I appartiene al sistema De Marinis DESIGN conforme alla norma EN 1856-2:2009, destinato alla realizzazione di collegamenti fumari per apparecchi a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: VM
- Materiale: acciaio al carbonio spessore 2 mm
Tabella dimensionale e codici De Marinis
La tabella seguente riporta codici e dimensioni delle diverse varianti della curva 90° con ispezione SDC9I. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale; le quote A, B e I corrispondono alle dimensioni riportate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | A (mm) | B (mm) | I (mm) |
|---|
| Nero opaco | SDC9I120 | 120 | 134 | 184 | 50 |
| Nero opaco | SDC9I130 | 130 | 139 | 189 | 50 |
| Nero opaco | SDC9I140 | 140 | 140 | 190 | 50 |
| Nero opaco | SDC9I150 | 150 | 138 | 188 | 50 |
| Nero opaco | SDC9I160 | 160 | 136 | 186 | 50 |
| Nero opaco | SDC9I180 | 180 | 146 | 196 | 50 |
| Nero opaco | SDC9I200 | 200 | 156 | 206 | 50 |
Nota tecnica: le quote A e B della curva SDC9I variano in funzione del diametro nominale, mentre la quota di innesto I è pari a 50 mm per tutte le varianti. Fare sempre riferimento al disegno tecnico pubblicato nella scheda prodotto per verificare gli ingombri effettivi.
Come leggere il disegno tecnico
Il disegno tecnico permette di verificare gli ingombri della curva e scegliere la variante corretta prima dell'ordine.
- Øn: diametro nominale della curva
- A: quota dimensionale variabile in funzione del diametro
- B: ingombro indicato nel disegno tecnico
- I: quota di innesto, pari a 50 mm
- Ispezione: apertura dedicata al controllo e alla pulizia interna della curva
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato consente di verificare gli ingombri e identificare con precisione il codice De Marinis necessario.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
Prima di utilizzare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
Diametro, posizione della curva, accessibilità dell'ispezione, numero complessivo dei cambi di direzione, sviluppo del collegamento e tiraggio devono essere valutati in funzione dell'apparecchio e del sistema fumario.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
