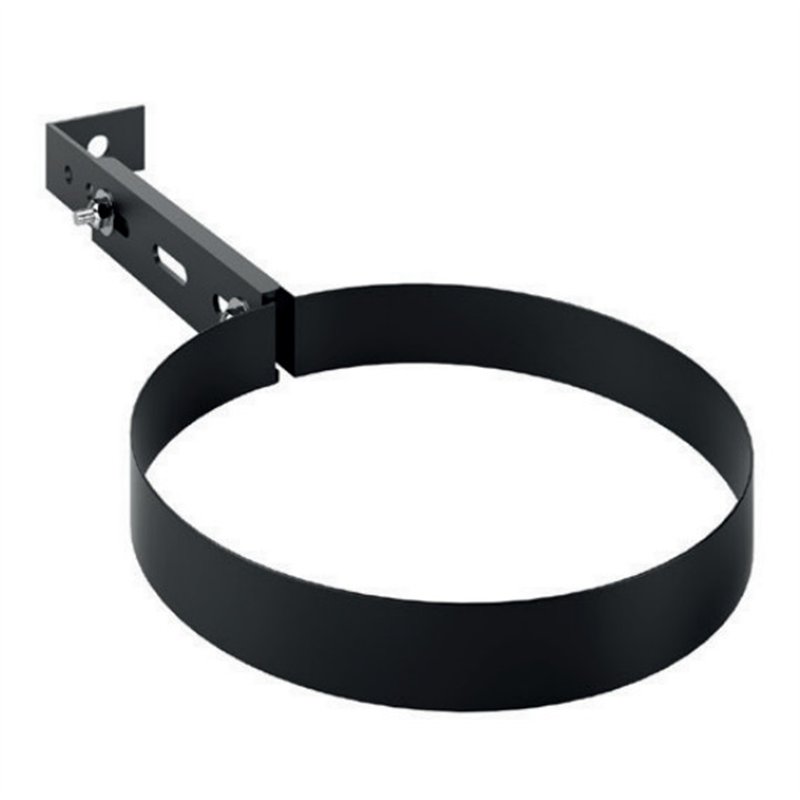

Staffa di supporto regolabile De Marinis DESIGN SDSM per il sostegno e il fissaggio dei tubi fumari di stufe a legna, camini e apparecchi a biomassa. L'attacco regolabile consente di adattare la distanza del tubo dalla struttura di supporto. Realizzata con finitura nero opaco coordinata alla serie DESIGN. Disponibile nei diametri Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Acquisti in sicurezzaAdottiamo tutti gli accorgimenti per rendere sicuro il Tuo acquisto
Spediamo in tutto il mondoAffidiamo la consegna degli ordini ai migliori corrieri
Garanzia TotaleIl Tuo acquisto è garantito anche nel caso di danneggiamento da parte del corriere.
La staffa di supporto regolabile De Marinis DESIGN SDSM è un accessorio progettato per il sostegno e il fissaggio dei tubi del sistema fumario utilizzati con stufe a legna, camini e apparecchi a biomassa.
La caratteristica principale del modello SDSM è la presenza di un attacco regolabile, che consente di adattare progressivamente la distanza tra il tubo e la struttura sulla quale viene effettuato il fissaggio.
Questa possibilità rende la staffa particolarmente utile nelle installazioni in cui il tubo non può essere posizionato direttamente a ridosso della parete o della struttura di sostegno.
La finitura nero opaco è coordinata agli altri componenti della serie De Marinis DESIGN ed è quindi indicata anche per installazioni interne a vista.
La staffa SDSM è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
La staffa SDSM viene utilizzata per sostenere il tubo fumario e mantenerlo correttamente posizionato rispetto alla parete o alla struttura di fissaggio.
Rispetto a un collare a muro tradizionale, la possibilità di regolare la distanza consente una maggiore flessibilità di installazione quando il tubo deve essere mantenuto distanziato dal supporto.
Può essere utilizzata nei tratti verticali o in altre configurazioni in cui sia necessario prevedere un punto di sostegno meccanico del sistema.
Prima dell'acquisto è necessario selezionare il diametro corrispondente al tubo da sostenere.
L'attacco della staffa SDSM può essere regolato per adattare la posizione del tubo alle esigenze dell'installazione.
La configurazione standard consente una regolazione compresa tra una lunghezza minima di 105 mm e una lunghezza massima di 230 mm.
La documentazione tecnica De Marinis indica inoltre una lunghezza minima con taglio pari a 30 mm, permettendo di ridurre ulteriormente l'ingombro quando la configurazione prevista lo consente.
Importante: eventuali regolazioni o accorciamenti della staffa devono essere effettuati nel rispetto della configurazione prevista dal produttore e senza compromettere la stabilità del sistema. Il supporto di fissaggio deve essere idoneo ai carichi applicati.
La staffa SDSM svolge una funzione di sostegno meccanico e non modifica il percorso interno dei prodotti della combustione.
Numero, posizione e distanza tra le staffe devono essere valutati considerando lo sviluppo del sistema, il peso dei componenti e le caratteristiche della struttura alla quale vengono fissate.
Il fissaggio deve garantire stabilità senza deformare il tubo o interferire con gli innesti tra gli elementi del sistema fumario.
La tabella seguente riporta i codici e le dimensioni delle diverse varianti della staffa di supporto regolabile SDSM. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale del tubo compatibile; H, L1, L2, Lmin e Lmax corrispondono alle quote riportate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | H (mm) | L1 (mm) | L2 (mm) | Lmin con L2 (mm) | Lmax (mm) | Lmin con taglio (mm) |
|---|---|---|---|---|---|---|---|---|
| Nero opaco | SDSM120 | 120 | 30 | 150 | 105 | 105 | 230 | 30 |
| Nero opaco | SDSM130 | 130 | 30 | 150 | 105 | 105 | 230 | 30 |
| Nero opaco | SDSM140 | 140 | 30 | 150 | 105 | 105 | 230 | 30 |
| Nero opaco | SDSM150 | 150 | 30 | 150 | 105 | 105 | 230 | 30 |
| Nero opaco | SDSM160 | 160 | 30 | 150 | 105 | 105 | 230 | 30 |
| Nero opaco | SDSM180 | 180 | 30 | 150 | 105 | 105 | 230 | 30 |
| Nero opaco | SDSM200 | 200 | 30 | 150 | 105 | 105 | 230 | 30 |
Nota tecnica: tutte le varianti SDSM presentano H = 30 mm, L1 = 150 mm, L2 = 105 mm, lunghezza minima con L2 = 105 mm, lunghezza massima = 230 mm e lunghezza minima con taglio = 30 mm. Fare sempre riferimento al disegno tecnico presente nella scheda prodotto.
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato consente di verificare sia la compatibilità con il tubo sia l'intervallo di regolazione necessario per l'installazione.
La staffa SDSM è progettata per l'impiego con i tubi e componenti De Marinis della serie DESIGN.
È necessario scegliere la variante con lo stesso diametro nominale del tubo da sostenere.
Prima di utilizzare la staffa con componenti appartenenti ad altri sistemi è necessario verificarne la compatibilità dimensionale e meccanica.
Posizione, regolazione della staffa, tipo di fissaggio e numero dei supporti devono essere determinati considerando la configurazione del sistema fumario, il peso dei componenti e le caratteristiche della struttura di ancoraggio.
La staffa deve essere installata senza deformare il tubo o interferire con gli innesti tra gli elementi.
L'installazione deve essere effettuata da personale qualificato, utilizzando sistemi di fissaggio idonei alla struttura e nel rispetto delle indicazioni De Marinis e delle prescrizioni applicabili.
