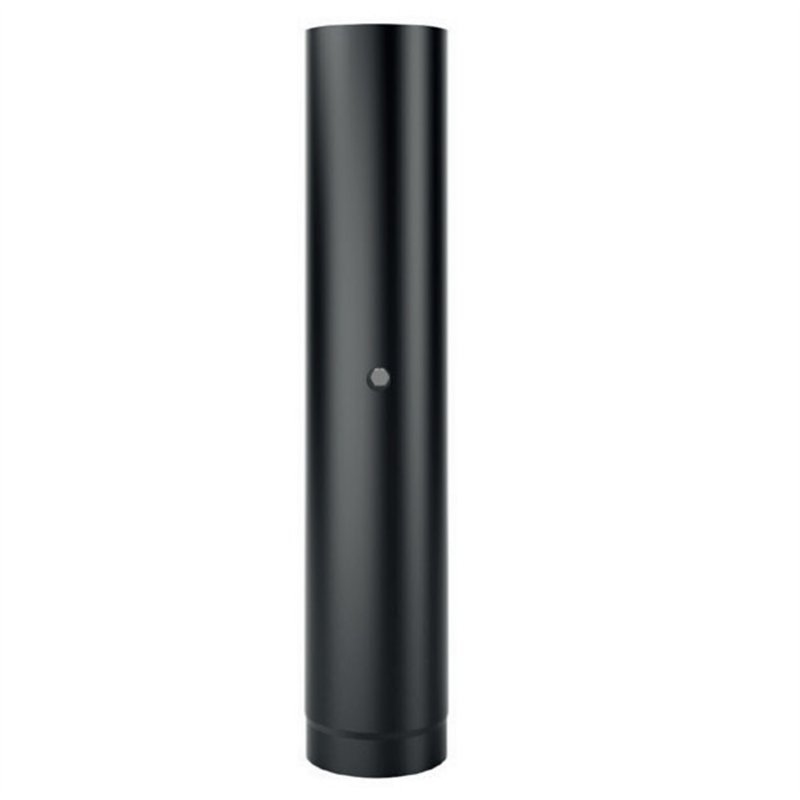

Tubo De Marinis DESIGN SDT1PF da 100 cm con presa sonda fumi
Il tubo lineare De Marinis DESIGN SDT1PF da 1000 mm è un componente del sistema fumario DESIGN dotato di presa per l'inserimento della sonda di analisi dei fumi.
È destinato al collegamento di stufe a legna, camini e apparecchi a biomassa e consente di predisporre un punto dedicato alle operazioni di controllo e verifica dei prodotti della combustione.
Il tubo è realizzato in acciaio al carbonio con spessore di 2 mm e finitura nero opaco resistente alle alte temperature. La struttura robusta e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.
È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDT1PF
- Tipologia: tubo lineare con presa sonda fumi
- Lunghezza nominale: 1000 mm
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Funzione specifica: predisposizione per inserimento sonda di analisi fumi
- Applicazione: sistemi fumari per stufe a legna, camini e biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve il tubo DESIGN SDT1PF
Il tubo SDT1PF combina la funzione di un normale elemento lineare da 100 cm con la presenza di una presa predisposta per l'inserimento di una sonda di analisi fumi.
La presa facilita le operazioni di verifica della combustione e di controllo dei prodotti della combustione, consentendo al tecnico di effettuare le misurazioni previste senza dover realizzare successivamente un punto di prelievo sul tubo.
La lunghezza nominale di 1000 mm rende il componente particolarmente indicato per tratti lineari del collegamento fumario nei quali si desidera predisporre anche un punto di campionamento dei fumi.
Prima dell'acquisto è importante selezionare il diametro corretto, verificando la corrispondenza con l'uscita fumi dell'apparecchio e con gli altri componenti utilizzati nell'installazione.
Presa per sonda di analisi fumi
La predisposizione integrata consente l'inserimento della strumentazione utilizzata dal tecnico per il controllo dei parametri di combustione.
La posizione del componente all'interno del collegamento deve essere definita nel rispetto delle istruzioni dell'apparecchio, delle modalità previste per le misurazioni e delle normative applicabili.
La presenza della presa sonda non sostituisce le verifiche tecniche necessarie per individuare il corretto punto di campionamento dei fumi.
Dati tecnici e classificazione
Il componente appartiene al sistema DESIGN conforme alla norma EN 1856-2:2009 ed è progettato per impieghi ad alta temperatura con generatori a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: VM
- Designazione materiale/spessore: L01200-G440
Tabella dimensionale e codici De Marinis
La tabella seguente identifica le diverse varianti del tubo SDT1PF da 1000 mm con presa sonda fumi. Tutte le misure sono espresse in millimetri.
Øn indica il diametro nominale del tubo; le quote Hu e I corrispondono alle dimensioni indicate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | Hu (mm) | I (mm) |
|---|
| Nero opaco | SDT1PF120 | 120 | 950 | 50 |
| Nero opaco | SDT1PF130 | 130 | 950 | 50 |
| Nero opaco | SDT1PF140 | 140 | 950 | 50 |
| Nero opaco | SDT1PF150 | 150 | 950 | 50 |
| Nero opaco | SDT1PF160 | 160 | 950 | 50 |
| Nero opaco | SDT1PF180 | 180 | 950 | 50 |
| Nero opaco | SDT1PF200 | 200 | 950 | 50 |
Nota tecnica: per il tubo SDT1PF la quota Hu è pari a 950 mm e la quota I a 50 mm, per una lunghezza nominale complessiva di 1000 mm. Il componente è inoltre dotato di presa per l'inserimento della sonda di analisi fumi. Fare riferimento al disegno tecnico pubblicato nella scheda prodotto.
Come leggere il disegno tecnico
Il disegno tecnico presente nella scheda consente di verificare rapidamente dimensioni, quote e configurazione del componente prima dell'ordine.
- Øn: diametro nominale del tubo
- Hu: quota utile del tratto principale, pari a 950 mm
- I: quota di innesto, pari a 50 mm
- Presa sonda: predisposizione per il prelievo e l'analisi dei fumi
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato permette di identificare con precisione il codice De Marinis corrispondente alla variante necessaria.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
Diametro del tubo, posizione della presa sonda, sviluppo del collegamento, numero di curve, distanze di sicurezza e modalità di installazione devono essere determinati in funzione dell'apparecchio, del sistema fumario e delle normative vigenti.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
