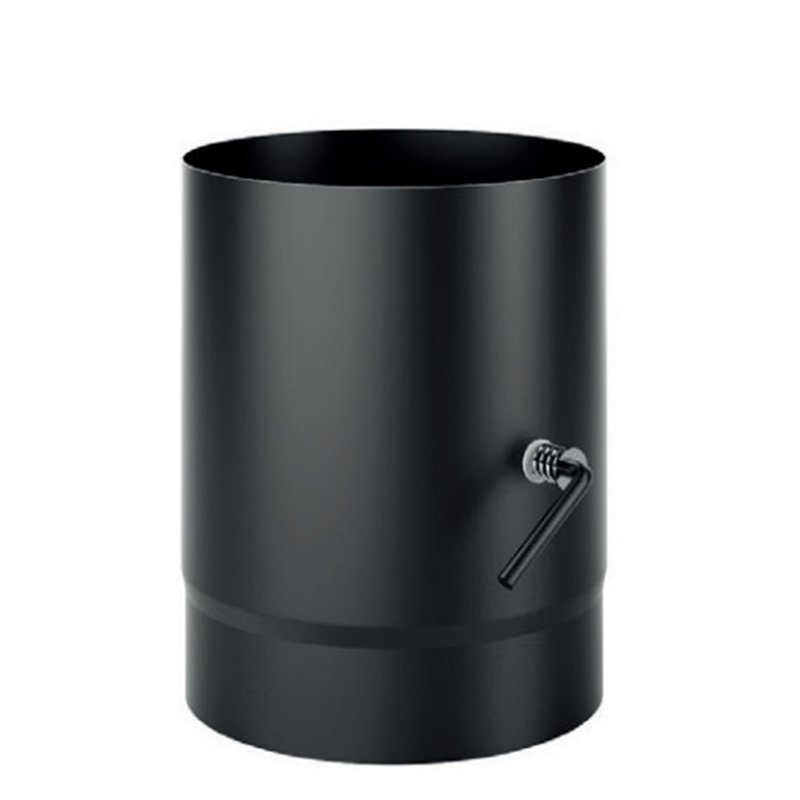

Tubo De Marinis DESIGN SDT2S da 25 cm con serranda di regolazione del tiraggio
Il tubo De Marinis DESIGN SDT2S da 250 mm è un elemento lineare del sistema fumario DESIGN dotato di serranda integrata per la regolazione del tiraggio, destinato al collegamento di stufe a legna, camini e apparecchi a biomassa.
È realizzato in acciaio al carbonio con spessore di 2 mm e finitura nero opaco resistente alle alte temperature. La robusta costruzione e la finitura estetica rendono la serie DESIGN particolarmente indicata anche per installazioni interne a vista.
La serranda consente di modificare la sezione utile di passaggio dei fumi e può essere utilizzata per contribuire alla regolazione del tiraggio, quando questa soluzione è prevista dalle caratteristiche dell'apparecchio e dalla configurazione dell'impianto.
Il componente è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDT2S
- Tipologia: tubo lineare con serranda
- Lunghezza nominale: 250 mm
- Funzione: regolazione / parzializzazione del tiraggio
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: sistemi fumari per stufe a legna, camini e biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve il tubo DESIGN SDT2S
Il tubo SDT2S combina la funzione di un elemento lineare da 25 cm con una serranda per la regolazione del tiraggio.
La serranda permette di parzializzare la sezione di passaggio dei prodotti della combustione e può risultare utile quando il tiraggio della canna fumaria è superiore a quello richiesto dall'apparecchio, purché tale regolazione sia compatibile con le indicazioni del produttore della stufa e con il progetto dell'impianto.
Il componente deve essere collocato in una posizione accessibile, in modo da permettere un corretto azionamento della serranda durante l'utilizzo e le operazioni di controllo.
Prima dell'acquisto è necessario selezionare il diametro corretto, verificando la corrispondenza con l'uscita fumi dell'apparecchio e con gli altri componenti utilizzati nell'installazione.
Serranda per la regolazione del tiraggio
La serranda interna consente di variare la sezione utile del condotto e quindi di intervenire sul comportamento del collegamento fumario.
La necessità di utilizzare una serranda e la sua corretta posizione devono essere valutate considerando:
- caratteristiche della stufa o del camino;
- tiraggio disponibile della canna fumaria;
- diametro del collegamento fumario;
- altezza e configurazione del camino;
- sviluppo complessivo del canale da fumo;
- indicazioni del produttore dell'apparecchio;
- normative tecniche applicabili.
Importante: la serranda non deve essere regolata in modo da compromettere la corretta evacuazione dei prodotti della combustione. Posizione, regolazione e modalità di utilizzo devono rispettare le indicazioni del produttore dell'apparecchio e dell'installatore qualificato.
Dati tecnici e classificazione
Il componente appartiene al sistema DESIGN conforme alla norma EN 1856-2:2009 ed è progettato per impieghi ad alta temperatura con generatori a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: VM
- Designazione materiale/spessore: L01200-G440
Tabella dimensionale e codici De Marinis
La tabella seguente identifica le diverse varianti del tubo SDT2S da 250 mm con serranda. Tutte le misure sono espresse in millimetri.
Øn indica il diametro nominale del tubo; le quote Hu e I corrispondono alle dimensioni indicate nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | Hu (mm) | I (mm) |
|---|
| Nero opaco | SDT2S120 | 120 | 200 | 50 |
| Nero opaco | SDT2S130 | 130 | 200 | 50 |
| Nero opaco | SDT2S140 | 140 | 200 | 50 |
| Nero opaco | SDT2S150 | 150 | 200 | 50 |
| Nero opaco | SDT2S160 | 160 | 200 | 50 |
| Nero opaco | SDT2S180 | 180 | 200 | 50 |
| Nero opaco | SDT2S200 | 200 | 200 | 50 |
Nota tecnica: per il tubo SDT2S la quota Hu è pari a 200 mm e la quota I a 50 mm, per una lunghezza nominale complessiva di 250 mm. Il componente è dotato di serranda integrata per la regolazione del tiraggio. Fare riferimento anche al disegno tecnico pubblicato nella scheda prodotto.
Come leggere il disegno tecnico
Il disegno tecnico presente nella scheda consente di verificare rapidamente le dimensioni e la configurazione del componente prima dell'ordine.
- Øn: diametro nominale del tubo
- Hu: quota utile del tratto principale, pari a 200 mm
- I: quota di innesto, pari a 50 mm
- Serranda: dispositivo integrato per la regolazione del tiraggio
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato consente di identificare con precisione il codice De Marinis corrispondente alla variante necessaria.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
Diametro del tubo, posizione della serranda, sviluppo del collegamento, numero di curve, tiraggio, distanze di sicurezza e modalità di installazione devono essere determinati in funzione dell'apparecchio, del sistema fumario e delle normative vigenti.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio e delle prescrizioni applicabili.
