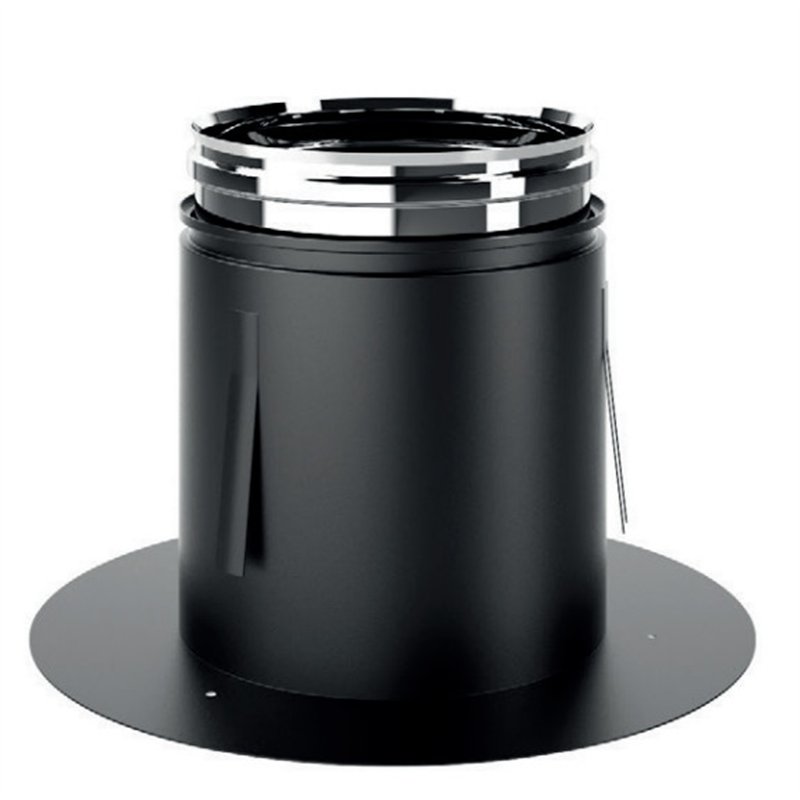

Rosone telescopico De Marinis DESIGN SDRT per tubo stufa
Il rosone telescopico De Marinis DESIGN SDRT è un accessorio progettato per rifinire l'attraversamento di pareti e soffitti da parte del tubo fumario di stufe a legna, camini e apparecchi a biomassa.
La particolare configurazione telescopica consente di adattare il rosone alla zona di attraversamento, offrendo una finitura più completa rispetto a un semplice rosone copriforo superficiale.
Il modello SDRT è particolarmente indicato nelle installazioni in cui il tratto verticale del camino risulta coassiale rispetto al generatore.
È realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco resistente alle alte temperature, coordinata ai tubi e agli altri accessori della serie De Marinis DESIGN.
Il rosone viene fissato mediante tasselli ed è provvisto di feltro. È disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDRT
- Tipologia: rosone copriforo telescopico
- Funzione: rifinitura dell'attraversamento di pareti e soffitti
- Configurazione: telescopica
- Fissaggio: mediante tasselli
- Dotazione: feltro
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: stufe a legna, camini e apparecchi a biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Altezza H: 260 mm
- Compatibilità: sistema De Marinis DESIGN
A cosa serve il rosone telescopico DESIGN SDRT
Il rosone SDRT viene utilizzato quando il canale da fumo attraversa una parete o un soffitto e si desidera ottenere una finitura ordinata e tecnicamente adatta alla geometria del passaggio.
La sua configurazione telescopica permette di adattare il componente alla zona attraversata e di mascherare il foro realizzato attorno al tubo.
Il modello è particolarmente indicato nelle configurazioni in cui il camino verticale si sviluppa in posizione coassiale rispetto alla stufa o al generatore.
Il rosone è un accessorio esterno al percorso dei fumi e non costituisce un elemento destinato direttamente al convogliamento dei prodotti della combustione.
Struttura telescopica
La caratteristica distintiva del modello SDRT è la struttura telescopica, che offre maggiore adattabilità rispetto ai rosoni piani o passanti di lunghezza fissa.
L'altezza indicata da De Marinis è pari a H = 260 mm per tutte le varianti di diametro.
Questa configurazione rende il prodotto particolarmente utile quando è necessario ottenere una finitura più profonda e completa nella zona attraversata dal tubo.
Importante: il rosone SDRT è un elemento di finitura dell'attraversamento. Non sostituisce eventuali sistemi certificati di isolamento, protezione o attraversamento richiesti dalla presenza di materiali combustibili e non consente di ridurre le distanze di sicurezza previste dal sistema fumario.
Fissaggio con tasselli e feltro
Il rosone telescopico SDRT viene fissato alla superficie mediante tasselli adeguati al tipo di parete o soffitto.
Il componente è inoltre provvisto di feltro, come previsto dalla configurazione De Marinis.
Il sistema di fissaggio deve mantenere il rosone stabile senza deformare o caricare meccanicamente il tubo fumario.
Differenza tra SDRT, SDRP e SDRS
Il modello SDRS è un rosone copriforo piano destinato principalmente alla finitura superficiale del foro.
Il modello SDRP è un rosone passante con parte cilindrica di profondità fissa.
Il modello SDRT presenta invece una configurazione telescopica, particolarmente indicata quando è necessaria una maggiore adattabilità nella zona di attraversamento.
La scelta deve essere effettuata considerando la geometria del foro, la posizione del tubo e il tipo di finitura richiesta.
Compatibilità con il sistema DESIGN
Il rosone SDRT è progettato per essere utilizzato con i tubi De Marinis della serie DESIGN.
La serie DESIGN è realizzata in acciaio al carbonio spessore 2 mm verniciato nero opaco ad alta temperatura ed è destinata principalmente a installazioni interne con caminetti e stufe a legna.
Per una corretta compatibilità dimensionale è necessario selezionare il rosone con lo stesso diametro nominale Øn del tubo.
Dati tecnici della serie DESIGN
- Riferimento normativo: EN 1856-2:2009
- Marcatura: CE
- Classe di temperatura del sistema: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: Vm
- Materiale serie DESIGN: acciaio al carbonio spessore 2 mm
- Applicazione: installazione interna
Tabella dimensionale e codici De Marinis
La tabella seguente riporta codici e dimensioni delle diverse varianti del rosone telescopico SDRT. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale del tubo, H l'altezza del rosone telescopico e Ød il diametro esterno della flangia riportato nel disegno tecnico De Marinis.
| Finitura | Codice De Marinis | Øn (mm) | H (mm) | Ød (mm) |
|---|
| Nero opaco | SDRT120 | 120 | 260 | 228 |
| Nero opaco | SDRT130 | 130 | 260 | 238 |
| Nero opaco | SDRT140 | 140 | 260 | 248 |
| Nero opaco | SDRT150 | 150 | 260 | 258 |
| Nero opaco | SDRT160 | 160 | 260 | 268 |
| Nero opaco | SDRT180 | 180 | 260 | 288 |
| Nero opaco | SDRT200 | 200 | 260 | 308 |
Nota tecnica: tutte le varianti SDRT presentano altezza H = 260 mm. Il diametro esterno Ød varia da 228 mm per Ø120 fino a 308 mm per Ø200 ed è superiore di 108 mm rispetto al diametro nominale Øn. Fare sempre riferimento al disegno tecnico presente nella scheda prodotto.
Come leggere il disegno tecnico
- Øn: diametro nominale del tubo compatibile
- H: altezza del rosone telescopico, pari a 260 mm
- Ød: diametro esterno della flangia copriforo
- Configurazione telescopica: permette l'adattamento del rosone alla zona di attraversamento
Il confronto tra diametro del tubo, quota H, diametro esterno Ød e disegno tecnico consente di verificare correttamente gli ingombri prima dell'installazione.
Installazione
Il rosone SDRT viene posizionato in corrispondenza dell'attraversamento del tubo attraverso la parete o il soffitto e regolato secondo la geometria della struttura.
Il fissaggio viene effettuato mediante tasselli adeguati al supporto. La presenza del feltro deve essere mantenuta secondo la configurazione prevista dal produttore.
Il rosone non deve interferire con gli innesti del tubo e non deve essere utilizzato come elemento strutturale di sostegno del canale da fumo.
L'installazione deve essere effettuata da personale qualificato nel rispetto delle indicazioni De Marinis, delle istruzioni dell'apparecchio e delle prescrizioni applicabili.
