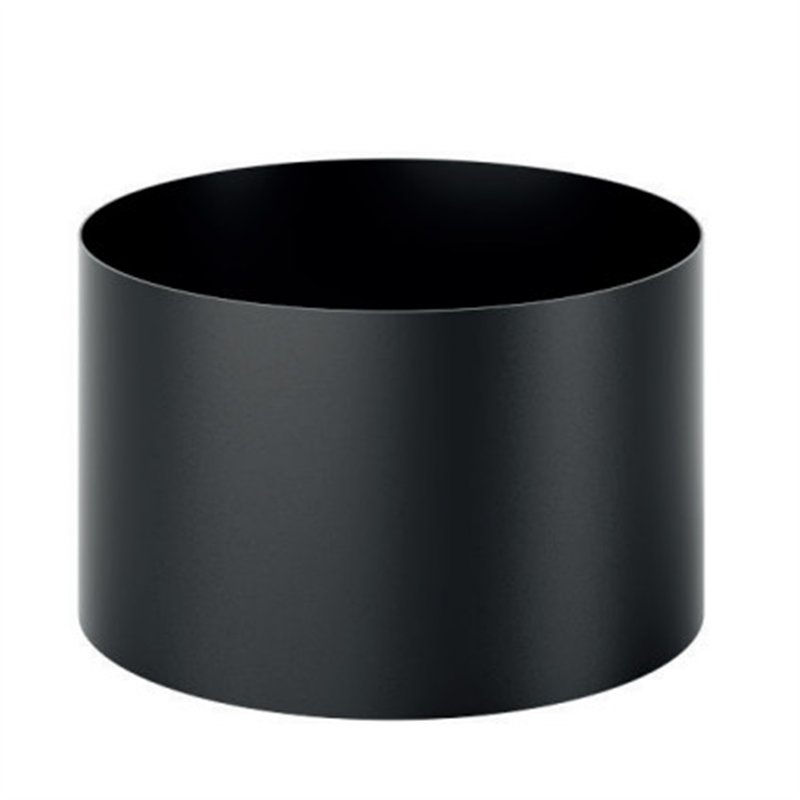

Manicotto femmina/femmina anticondensa De Marinis DESIGN SDMA
Il manicotto femmina/femmina De Marinis DESIGN SDMA è un componente del sistema fumario DESIGN utilizzato principalmente per invertire il senso di connessione tra gli elementi del canale da fumo di stufe a legna, camini e apparecchi a biomassa.
Il componente è dotato di anello separatore anticondensa ed è particolarmente indicato nelle configurazioni in cui sia necessario realizzare il corretto passaggio tra due estremità maschio del sistema.
È realizzato in acciaio al carbonio spessore 2 mm con finitura nero opaco resistente alle alte temperature. La costruzione robusta e la finitura estetica rendono la serie DESIGN adatta anche alle installazioni interne a vista.
Il manicotto SDMA è disponibile nei diametri nominali Ø 120, 130, 140, 150, 160, 180 e 200 mm, con altezza H = 120 mm per tutte le varianti.
Caratteristiche principali
- Produttore: De Marinis
- Serie: DESIGN
- Codice famiglia: SDMA
- Tipologia: manicotto femmina/femmina
- Funzione: inversione del senso di connessione del sistema fumario
- Caratteristica: anello separatore anticondensa
- Altezza: 120 mm
- Materiale: acciaio al carbonio
- Spessore: 2 mm
- Finitura: nero opaco
- Applicazione: stufe a legna, camini e apparecchi a biomassa
- Diametri disponibili: Ø 120, 130, 140, 150, 160, 180 e 200 mm
- Classe di temperatura: T600
- Classe di pressione: N1
- Marcatura: CE
- Norma di riferimento: EN 1856-2:2009
A cosa serve il manicotto DESIGN SDMA
Il manicotto SDMA viene impiegato quando è necessario invertire il verso degli innesti all'interno del collegamento fumario.
La configurazione femmina/femmina permette infatti di raccordare due elementi che presentano entrambi un'estremità maschio nel punto in cui devono essere collegati.
Questo tipo di componente viene utilizzato frequentemente alla base del sistema fumario o in particolari configurazioni di raccordo nelle quali occorre modificare il verso di montaggio degli elementi.
Prima dell'acquisto è necessario selezionare il diametro corretto, verificando la corrispondenza con gli altri componenti della serie DESIGN presenti nell'impianto.
Anello separatore anticondensa
Il manicotto SDMA è dotato di un anello separatore anticondensa, studiato per gestire correttamente la geometria del raccordo nel punto di inversione del senso degli innesti.
La corretta configurazione degli innesti è particolarmente importante nei sistemi fumari, perché il verso di montaggio dei componenti deve rispettare le indicazioni previste dal produttore e la configurazione tecnica dell'impianto.
Importante: il manicotto SDMA non deve essere utilizzato come semplice raccordo universale. La necessità di invertire il senso degli innesti e la posizione del componente devono essere valutate in funzione della configurazione del sistema fumario e delle indicazioni De Marinis.
Dati tecnici e classificazione
Il manicotto SDMA appartiene al sistema De Marinis DESIGN conforme alla norma EN 1856-2:2009, destinato alla realizzazione di sistemi fumari metallici e canali da fumo per apparecchi a biomassa.
- Classe di temperatura: T600
- Classe di pressione: N1
- Resistenza alla condensa: D
- Classe di resistenza alla corrosione: Vm
- Materiale: acciaio al carbonio spessore 2 mm
Tabella dimensionale e codici De Marinis
La tabella seguente riporta codici e dimensioni delle diverse varianti del manicotto femmina/femmina SDMA. Tutte le quote sono espresse in millimetri.
Øn identifica il diametro nominale del raccordo, mentre H indica l'altezza complessiva riportata nel disegno tecnico presente nella scheda prodotto.
| Finitura | Codice De Marinis | Øn (mm) | H (mm) |
|---|
| Nero opaco | SDMA120 | 120 | 120 |
| Nero opaco | SDMA130 | 130 | 120 |
| Nero opaco | SDMA140 | 140 | 120 |
| Nero opaco | SDMA150 | 150 | 120 |
| Nero opaco | SDMA160 | 160 | 120 |
| Nero opaco | SDMA180 | 180 | 120 |
| Nero opaco | SDMA200 | 200 | 120 |
Nota tecnica: il manicotto SDMA è disponibile nei diametri nominali da Ø120 a Ø200 mm e presenta un'altezza H pari a 120 mm per tutte le varianti. Il componente ha configurazione femmina/femmina ed è dotato di anello separatore anticondensa. Fare riferimento anche al disegno tecnico pubblicato nella scheda prodotto.
Come leggere il disegno tecnico
Il disegno tecnico consente di verificare rapidamente le dimensioni del manicotto prima dell'ordine.
- Øn: diametro nominale del manicotto
- H: altezza complessiva del componente, pari a 120 mm
- Connessioni: femmina/femmina
- Anello anticondensa: elemento integrato nel raccordo
Il confronto tra disegno tecnico, tabella dimensionale e diametro selezionato permette di identificare con precisione il codice De Marinis corretto per l'installazione.
Compatibilità con la serie DESIGN
Per garantire continuità dimensionale e una corretta configurazione del sistema è consigliato utilizzare componenti De Marinis appartenenti alla stessa serie e dello stesso diametro nominale.
Prima di combinare componenti appartenenti a sistemi o produttori differenti è necessario verificarne la compatibilità dimensionale, tecnica e normativa.
Installazione
Diametro, posizione del manicotto e verso degli innesti devono essere determinati in funzione della configurazione complessiva del collegamento fumario.
Il sistema DESIGN è destinato ad installazione interna. L'installazione deve essere effettuata da personale qualificato nel rispetto delle istruzioni del produttore dell'apparecchio, delle indicazioni De Marinis e delle prescrizioni applicabili.
